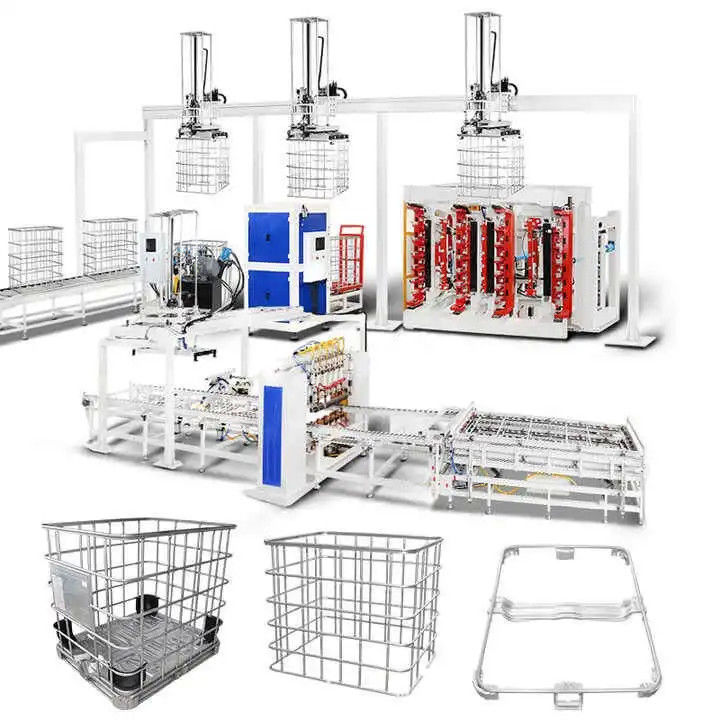

Chaîne de production de cadre de cage d'IBC

Chaîne de production de cadre de cage d'IBC
IBC Cage Frame production line
Chaîne de production de cadre de cage d'IBC Chaîne de production de cadre de cage d'IBC Chaîne de production de cadre de cage d'IBC Chaîne de production de cadre de cage d'IBC Chaîne de production de cadre de cage d'IBC Chaîne de production de cadre de cage d'IBC

Image Grand :  Chaîne de production de cadre de cage d'IBC

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Trintfar
Certification: CE
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: 10000~80000
Détails d'emballage: Paramètres en bois ou boîtiers en bois
Délai de livraison: 60 à 90
Conditions de paiement: L/C, D/A, D/P, T/T
Contact

Chaîne de production de cadre de cage d'IBC

description de
Configuration de la capacité: 150 à 200 pièces par heure Opérateurs: Ligne manuelle ((7-8 personnes)) Ligne automatique ((5-6 personnes))
Distribution de l'énergie des équipements: 550KW Condition d'air: ³ /min de 1.1m
Besoin d'eau: 10 à 25 m3/h

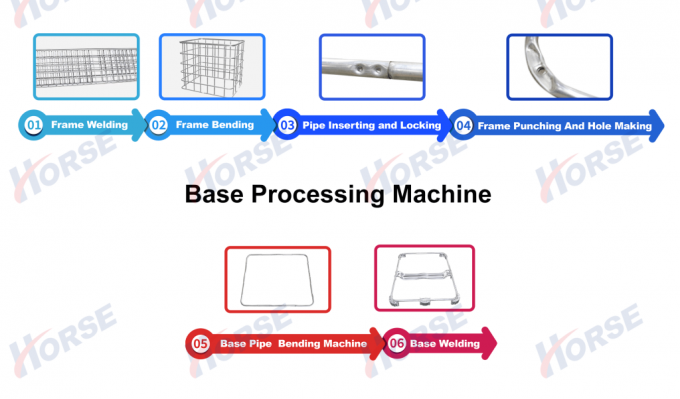

Flux de travail



Flux de travail:

Traitement des images:Soudage du cadre → Flexion du cadre → Pipe → Insert et verrouillage → Perçage du cadre et creusement de trous

Traitement de base:Machine de pliage de tuyaux de base → soudage de base

Équipement principal



Machine de traitement des cadres

Chaîne de production de cadre de cage d'IBC 1

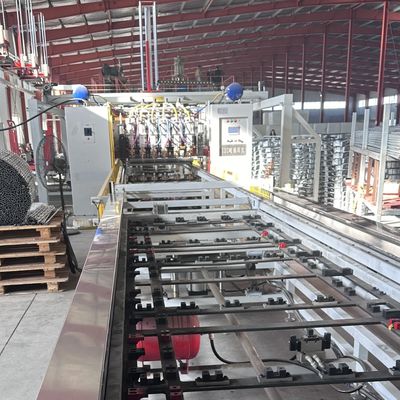

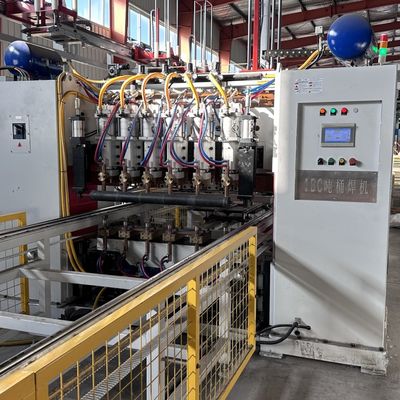

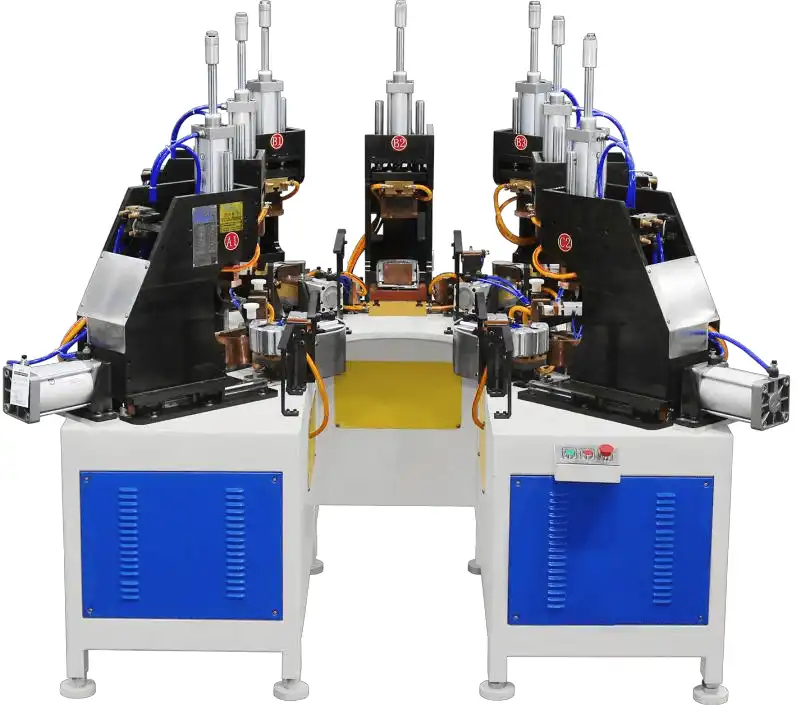

Machine de soudage à cadre

Efficacité de soudage:45 secondes/pc

Structure renforcée de gantrypour une rigidité élevée et un fonctionnement stable.

Énergie d'inverseur à moyenne fréquencepour le soudage écoénergétique.

6 Têtes de soudage et systèmes électriques, chacun avec réglage indépendant du courant pour des points de soudure fiables.

Conception d'alimentateur à double couchepour un fonctionnement continu: pendant qu'un alimentateur soude, l'autre charge les matériaux.

Soudure automatique à pasavec ceinture à pas servo-alimentée pour un positionnement précis.

Démoullage automatique: la bouteille s'éjecte après soudage pour se préparer au déchargement.

Déchargement automatique: Le servo-gripper déplace le produit soudé à la position indiquée, réduisant la main-d'œuvre et améliorant l'efficacité.Réglage de l'alimentation de déchargementpour un transport facile.

Machine à plier le cadre

Traitement à image complètePour une précision de flexion élevée, un fonctionnement stable et une efficacité.

Système spécial d'équilibrage de flexionassure la précision de la diagonale du cadre.

Contrôle HMI + PLCpour une automatisation élevée.

Option de manipulationpour le chargement/déchargement automatique, réduction du personnel.

Changement rapide de la moisissurepour plier différents tuyaux.

Système hydraulique servoavec une réponse rapide, une faible inertie et une grande précision.

Conception modulairepermet la personnalisation pour l'automatisation en fonction des besoins du client.

Chaîne de production de cadre de cage d'IBC 2
Chaîne de production de cadre de cage d'IBC 3

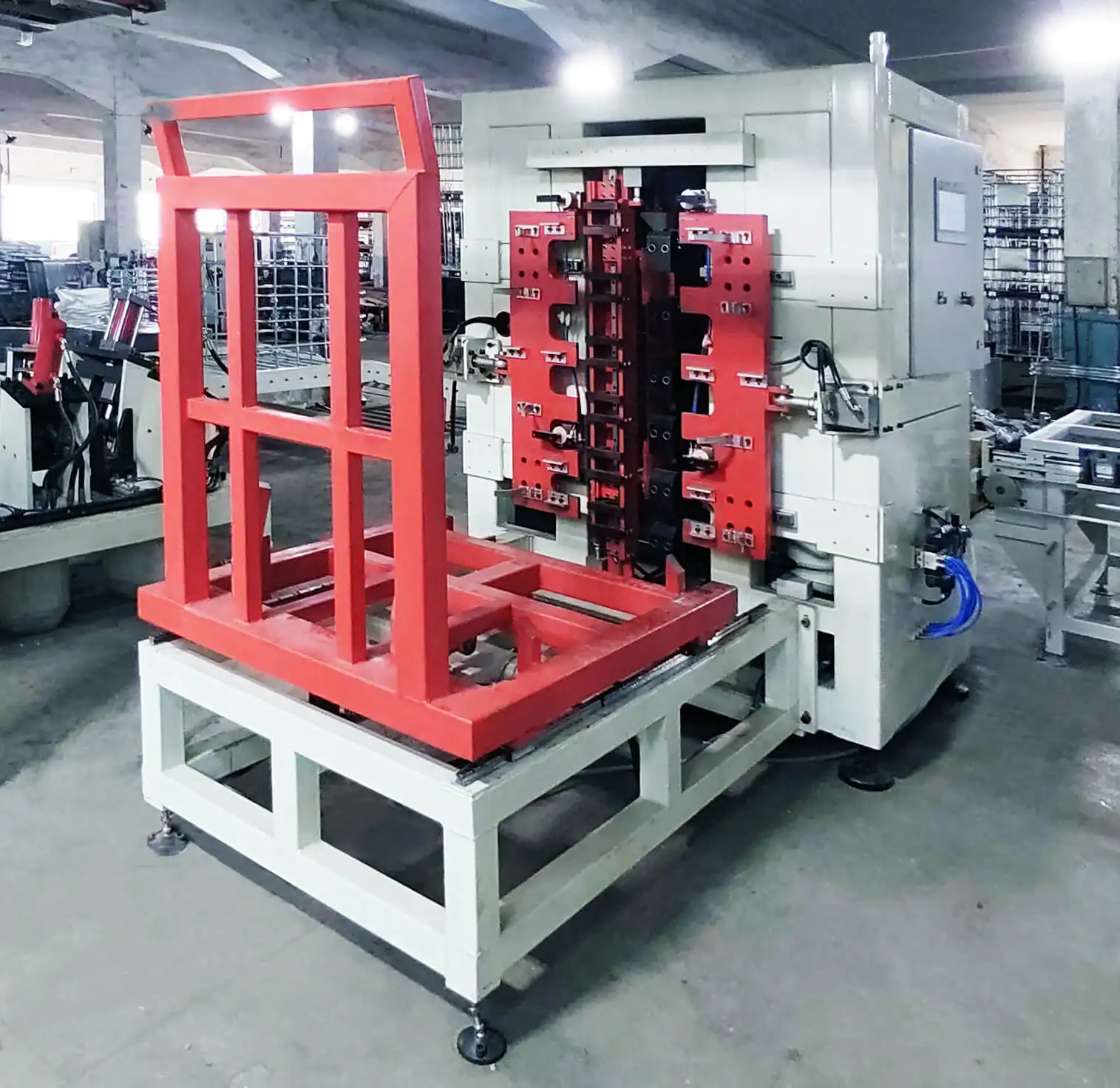

Machine de verrouillage du cadre

Efficacité et qualité:Le processus de verrouillage prend environ 25 à 30 secondes.

Cadre de la machineTraités dans leur ensemble pour une haute précision d'insertion, un verrouillage solide, un fonctionnement stable et efficace.

Contrôle HMI + PLCpour une automatisation élevée.

Option de manipulationpour le chargement/déchargement automatique, réduction du personnel.

Changement rapide de la moisissurepour répondre aux différentes exigences en matière de tuyauterie de verrouillage avec un remplacement facile du moule.

Système hydraulique servoavec une réponse rapide, une faible inertie et une grande précision.

Conception modulairepermet de personnaliser l'automatisation en fonction des besoins du client.

Chaîne de production de cadre de cage d'IBC 5

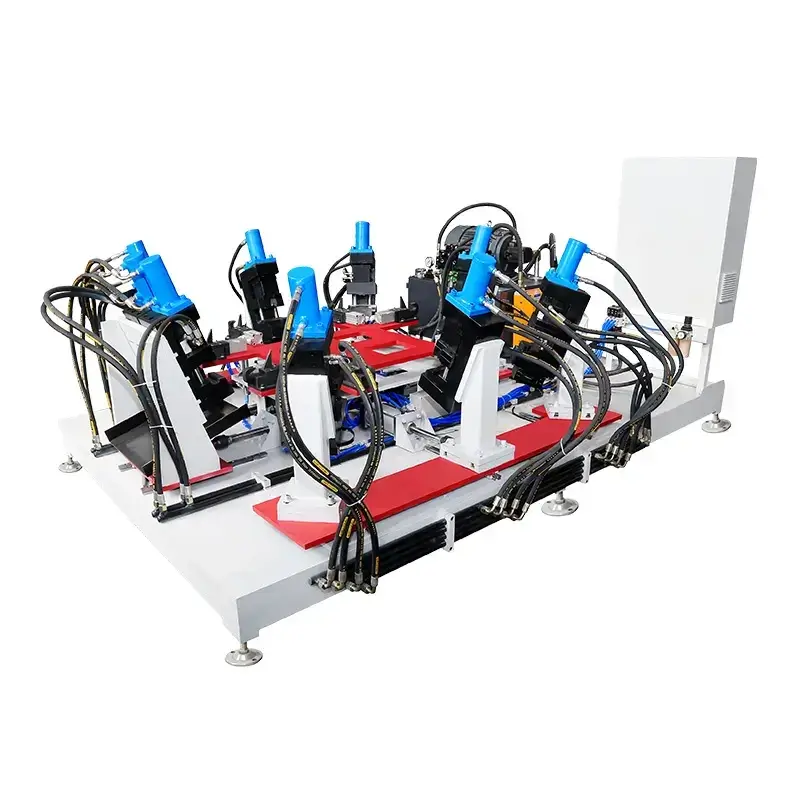

Machine à perforer et à percer des trous

Efficacité et qualité:Le processus de verrouillage prend environ 25 à 30 secondes.

Cadre de la machine: Traitement du corps entier pour un fonctionnement précis, stable et efficace.

Système de contrôle: HMI + PLC pour une automatisation élevée.

Manipulateur: option de chargement/déchargement automatique, réduction du personnel.

Changement rapide de la moisissure: Il est facile de remplacer les moules pour répondre aux différents besoins de perforation des tuyaux.

Système hydraulique servo: réponse rapide, faible inertie et haute précision.

Conception modulaire: Automatisation personnalisable en fonction des besoins du client.

Chaîne de production de cadre de cage d'IBC 6

Machine de traitement de base

Machine à plier les tuyaux de base

Machine de soudage de tuyaux de base

Conception: Structure horizontale avec 7 têtes de soudage pour le soudage du cadre de base. L'opérateur a seulement besoin de charger/décharger; le soudage est automatique.

Le pouvoir: 3 ensembles de MF à courant continu de 160 KVA.

Les avantages: Améliore la qualité des produits et le taux de production, réduit les coûts et élimine l'instabilité causée par le soudage manuel.

Autres informations



Détails du produit

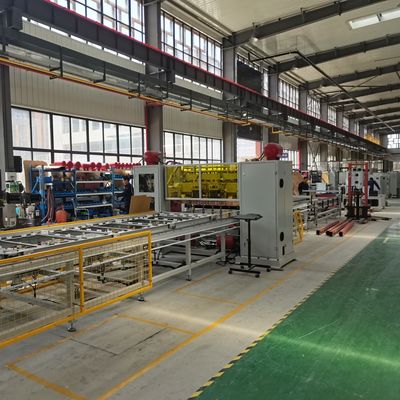

IBC Cage Frame ligne de production Diagramme de disposition

Chaîne de production de cadre de cage d'IBC 10Chaîne de production de cadre de cage d'IBC 11

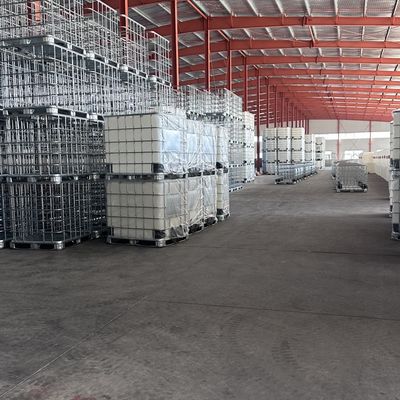

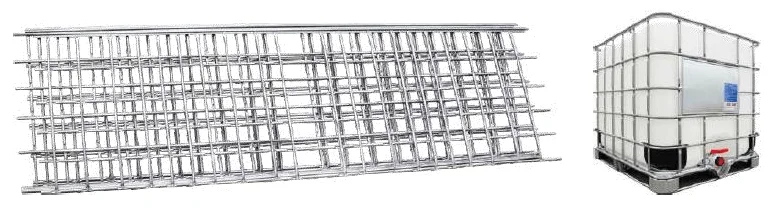

Résultats de production

Liste de configuration des équipements

- Je ne sais pas. Nom de l'équipement Unité Quantité Principales fonctions
1 Machines de soudage à portique en maille Unité 1 soudage à maillage en plusieurs points
2 Machine d'alimentation automatique à mailles Réglage 1 Chargement automatique des tubes longs et courts
3 Manipulateur de prélèvement de matières de maillage Unité 1 Déchargement des mailles (empilement)
4 Machines à courber à quatre axes Réglage 1 Coupe et formage des mailles avec tête de rétrécissement
5 Machines de verrouillage Réglage 1 Coupe et verrouillage des mailles
6 Machines à perforer pour l'aplatissement Réglage 1 Perçage et découpe du tube inférieur sous le cadre
7 Manipulateur de cadre Réglage 1 Trois manipulateurs se déplaçant vers le haut et vers le bas pour saisir le cadre
8 Machines de soudage à pieds en acier Réglage 1 Soudage de pieds en acier du cadre inférieur
9 Manipulateur de prise de matériau de la machine de soudage des pieds en acier Réglage 1 Retrait, transfert et empilage du cadre inférieur après soudage
10 Machine automatique étanche Réglage 1 Test de l'étanchéité du revêtement
11 Machines à double flexion automatiques pour tuyaux de fond Réglage 1 Rétrécissement, gravure et pliage du tube inférieur
12 Plateforme d'essai de vibration Réglage 1 Test de la fermeté et de la protection des fûts IBC
