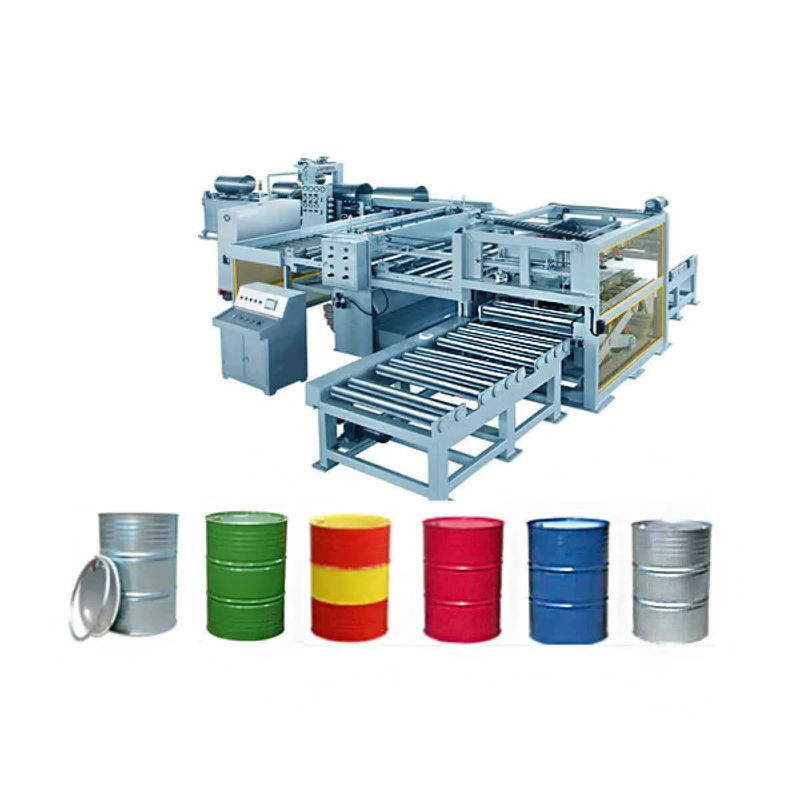

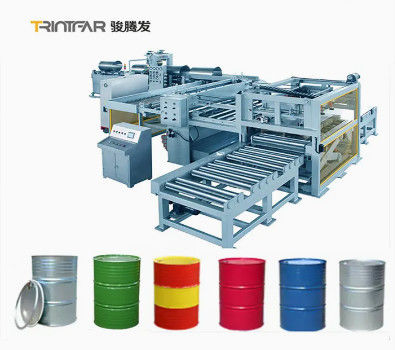

Ligne de production de tambours en acier

Image Grand : Ligne de production de tambours en acier

Détails sur le produit:

Place of Origin:	China
Nom de marque:	Trintfar
Certification:	CE

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Délai de livraison:	90 à 120
Conditions de paiement:	L/C, D/A, D/P, T/T

Contact

Ligne de production de tambours en acier

description de

Customization:	Available	Contrôle:	Automatique
Welding Way:	Seam Welding	Weight:	70000-130000kg,15-50 Tons
Voltage:	220V/380V/440v

Flux de travail

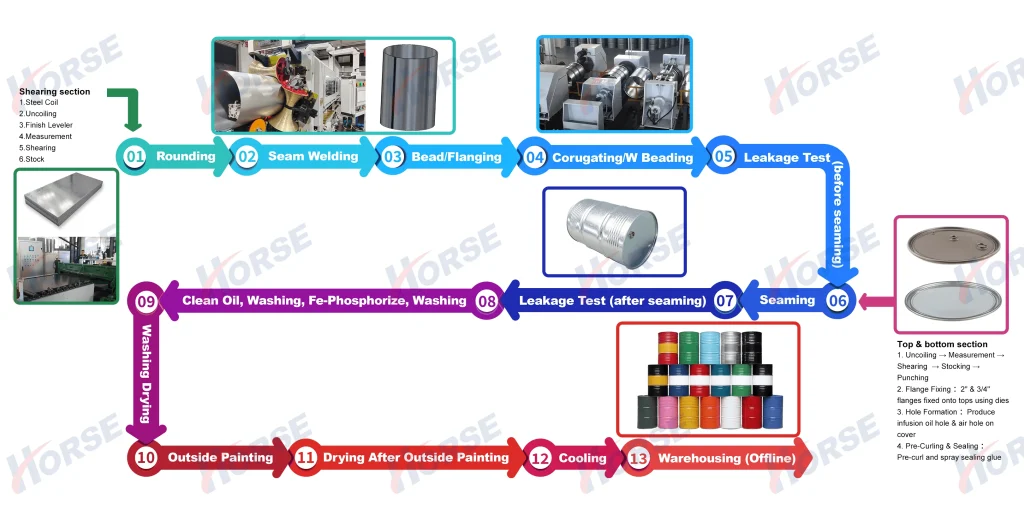

Flux de travail :Arrondissement → Soudure à la molette → Perlage/Brides → Ondulation/Sertissage en W → Test d'étanchéité (avant sertissage) → Sertissage → Test d'étanchéité (après sertissage) → Nettoyage à l'huile, lavage, phosphatation au fer, lavage → Séchage au lavage → Peinture extérieure → Séchage après peinture extérieure → Refroidissement → Entreposage (hors ligne)

Équipements principaux

Machines de production de corps de fûts en acier

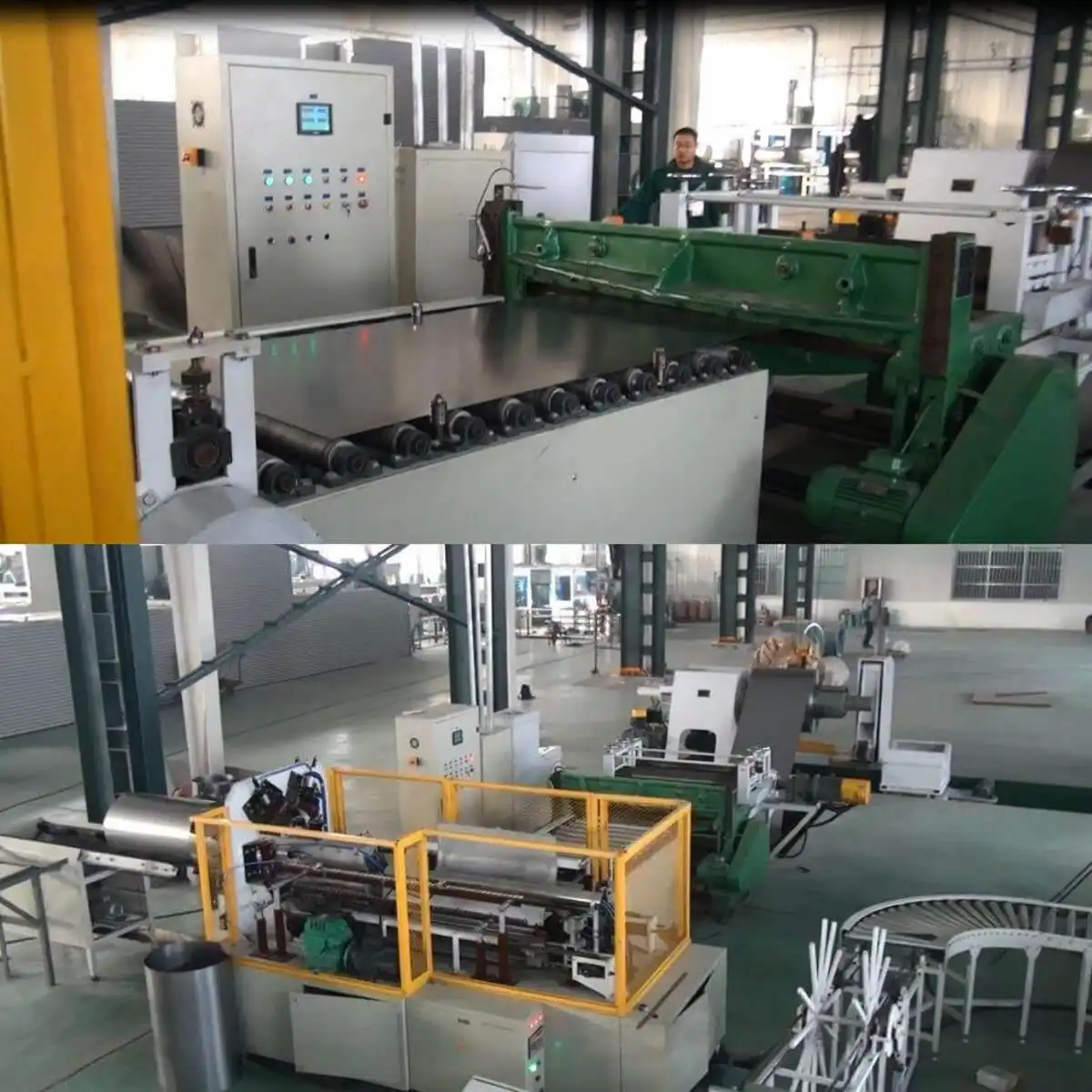

Machine de production de tôles pour corps de fûts

Chariot à bobine: Entraînement moteur 3 en 1, levage/abaissement hydraulique

Unité de déroulage: Entraînement hydraulique, rotation sans alimentation, diamètre de bobine Ф508-Ф610mm, charge maximale : 15 tonnes

Redresseur à 7 rouleaux: 7 rouleaux, vitesse du moteur réglable par fréquence

Installation de mesure: Précision de la longueur via un servomoteur A.C. de fabrication japonaise

Machine de découpe de tôles: 3*1500mm, contrôlée par automate

Transporteur: Convoyage des tôles coupées vers la soudeuse automatique

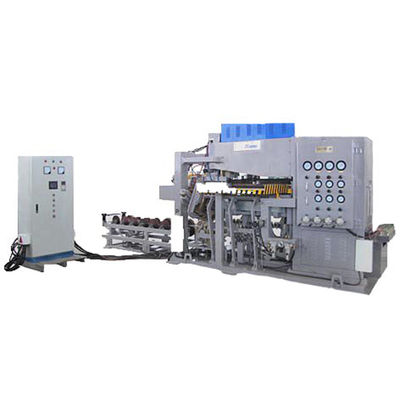

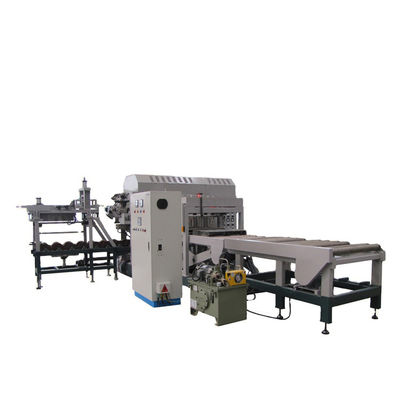

Soudeuse automatique de corps de fûts

Contrôle du chevauchement: La barre de guidage positionne le fût ; la barre en Z assure un chevauchement de 2 mm avec un entretien facile grâce à des bandes d'usure amovibles et un nez profilé pour un contact précis de la molette de soudure.

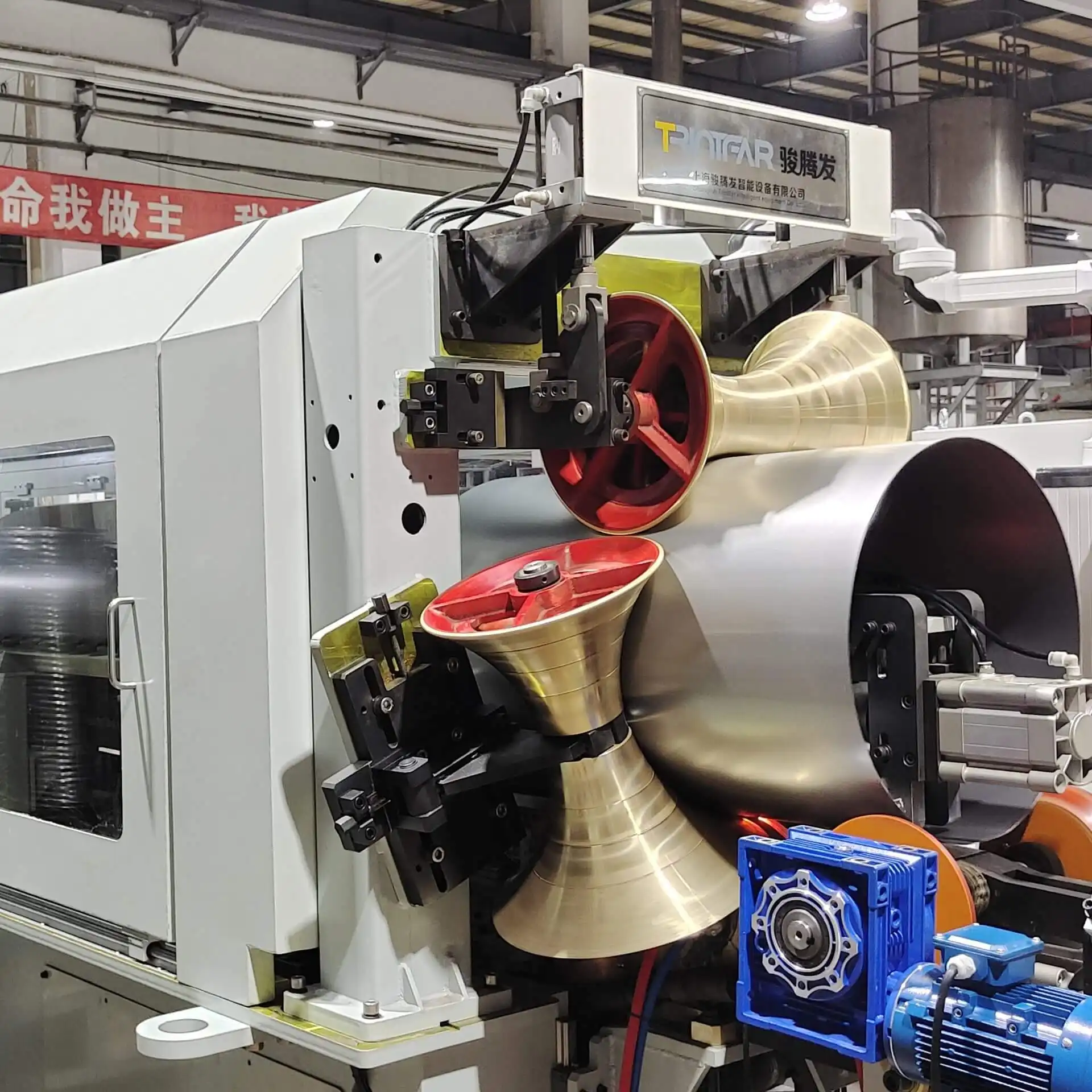

Rouleaux en forme de sablier: Montés sur un châssis en forme de « but » avec des capteurs, assurant un dimensionnement progressif, un chevauchement constant et une réduction des marques de surface ; les rouleaux inférieurs pivotent pour l'entretien, le rouleau supérieur s'ajuste pour la tolérance de taille avec des vérins pneumatiques.

Têtes de soudure: Moteur CA à inverseur SEW avec boîte de vitesses et pression pneumatique pour une vitesse constante ; molettes de soudure indexées pour une usure uniforme, graissage automatique et peuvent être coupées manuellement ou semi-automatiquement pour réduire les temps d'arrêt.

Glissière de vérin de tête de soudure: Tête de soudure inférieure montée sur un vérin en alliage léger avec vérin pneumatique et ressort à soufflet pour stabiliser la force et amortir les réactions au démarrage de la soudure.

Contrôle de la soudure: CA triphasé économe en énergie, contrôle avec écran LCD.

Transformateur: SP 350 kVA.

Rouleaux de planage: En option.

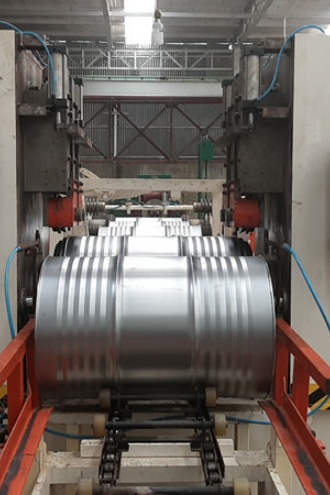

Machine à brides

Formation de brides à plus haute efficacité. Convient à l'acier laminé à froid, contrôlé par automate, entraînement hydraulique. Puissance unitaire : 22 kW.

Machine à border

Avec 8 moules biseautés se déplaçant vers l'extérieur pour former un bord de 12 mm réglable. Contrôlé par automate, entraînement hydraulique, puissance unitaire : 15 kW.

Machine à onduler

Formation de brides à plus haute efficacité. Convient à l'acier laminé à froid, contrôlé par automate, entraînement hydraulique. Puissance unitaire : 22 kW.

Sertisseuse

Presse et soudure à la molette automatiques. Doubles moteurs et arbres principaux. Roues à came, faciles à régler, contrôlées par automate. Puissance unitaire : 41 kW.

Machines de production de fonds et de couvercles de fûts en acier

Machines de déroulage, de redressage et de cisaillage

Machine de déroulage:

Largeur de la tôle : 600-1320 mm
Épaisseur : 0,6-1,4 mm
Capacité de production : 15 coupes/min
Vitesse de coupe maximale : 50-60 m/min

Machine de redressage à sept rouleaux:

Précision de redressage : ≤1,5 mm/m²

Cisailles:

Épaisseur de cisaillage : ≤3 mm
Largeur de cisaillage : ≤1500 mm

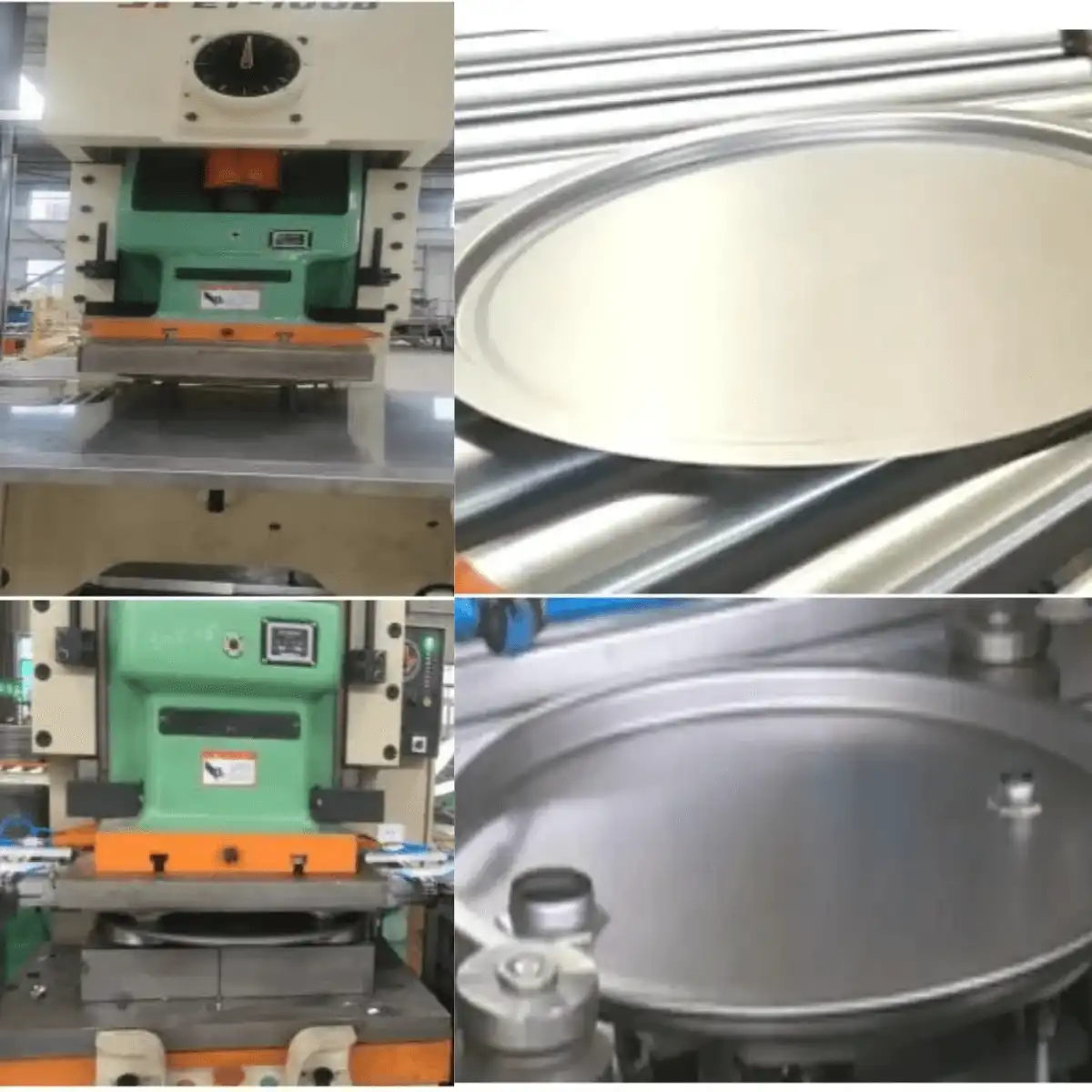

Presse à couvercle

Presse à couvercle (presse de 160 tonnes)

Fonction : Forme le couvercle et le fond à l'aide de deux presses à poinçonner de 160 tonnes.

Presse à double verrouillage (presse de 63 tonnes)

Fonction : Utilisée pour le poinçonnage et le verrouillage normaux des trous de fûts.

Automatisation : Le chargement et le déchargement sont entièrement automatisés.

Puissance unitaire : 15 kW

Machine de pré-cintrage et de collage par pulvérisation

Machine de palettisation automatique

Machines de peinture par pulvérisation

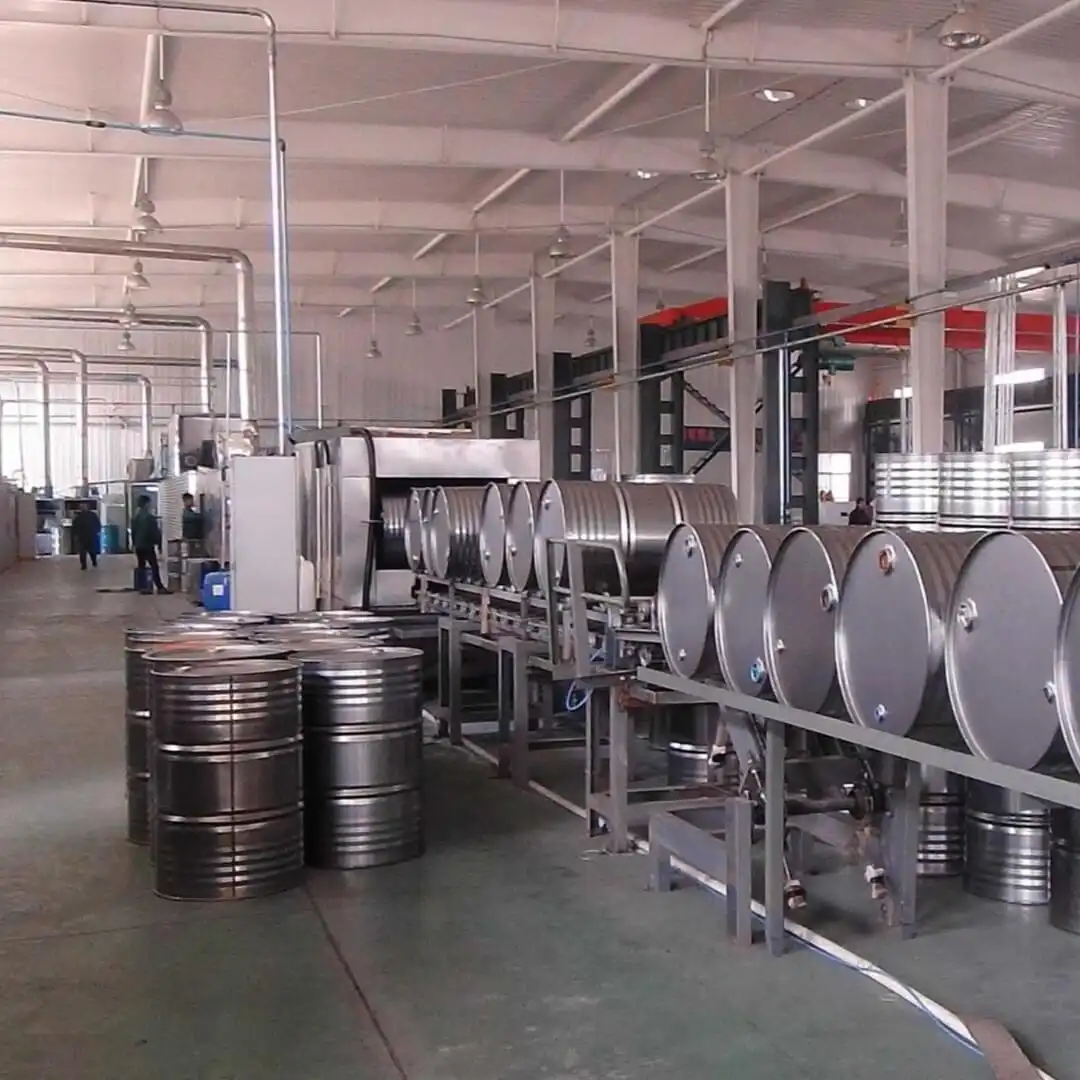

Chaîne de lavage

Les fûts sont nettoyés et placés sur la chaîne de transport de peinture, passant de l'horizontale à la verticale.
Longueur de transport de lavage :55 m
Canal de séchage : L28 m ; L1,5 m ; H1,7 m

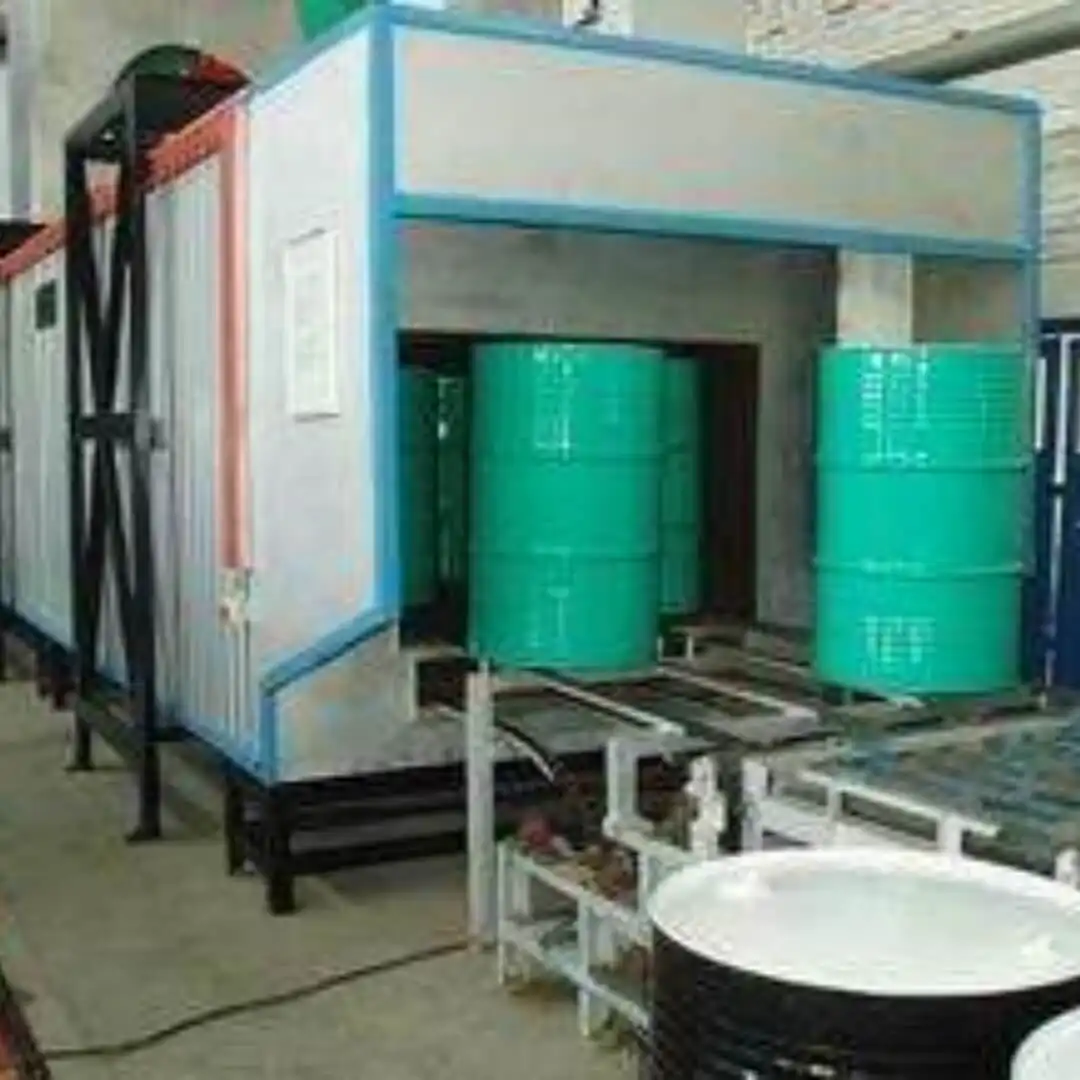

Équipement de peinture

Peinture tricolore :

Intérieur : Peinture imperméable

Extérieur : Peinture magnétique acide-alcool

Taille : L4,8 m ; L4 m ; H2,4 m

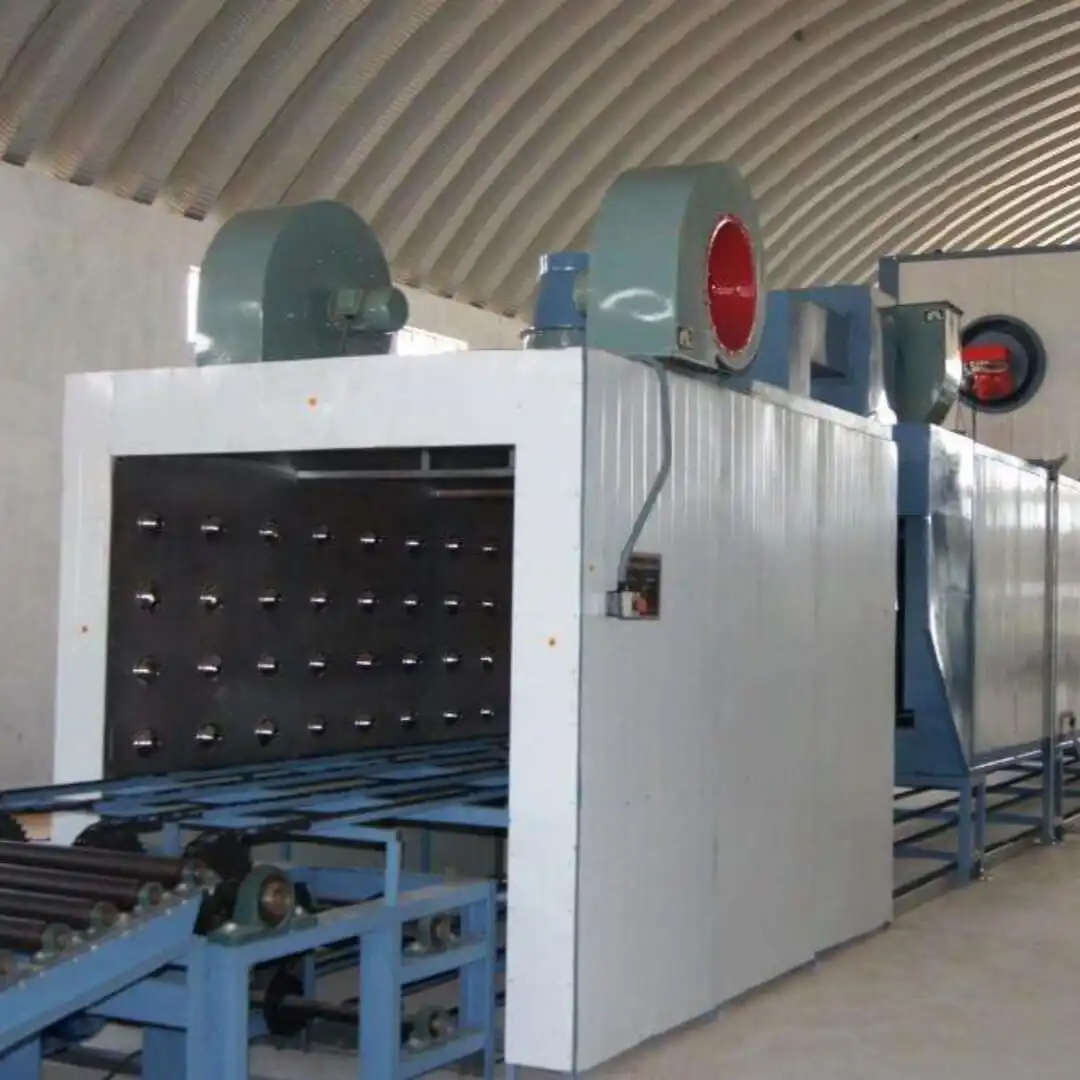

Équipement de séchage

Séchage vertical à 3 rangées
Plage de contrôle de la température : température ambiante à 200 °C, réglable
Précision du contrôle de la température : ±5 °C
Taille : L36 M ; L2,6 M ; H2,1 M

Équipement de refroidissement

Fonction: Durcir la surface laquée après cuisson
Puissance: 6,6 kW

Machines de test d'étanchéité

Test de type horizontal, pression d'air 0,03 Mpa. Contrôlé par automate, entraînement à air comprimé.

Autres informations

Détails du produit

Schéma de disposition de la chaîne de production de fûts en acier

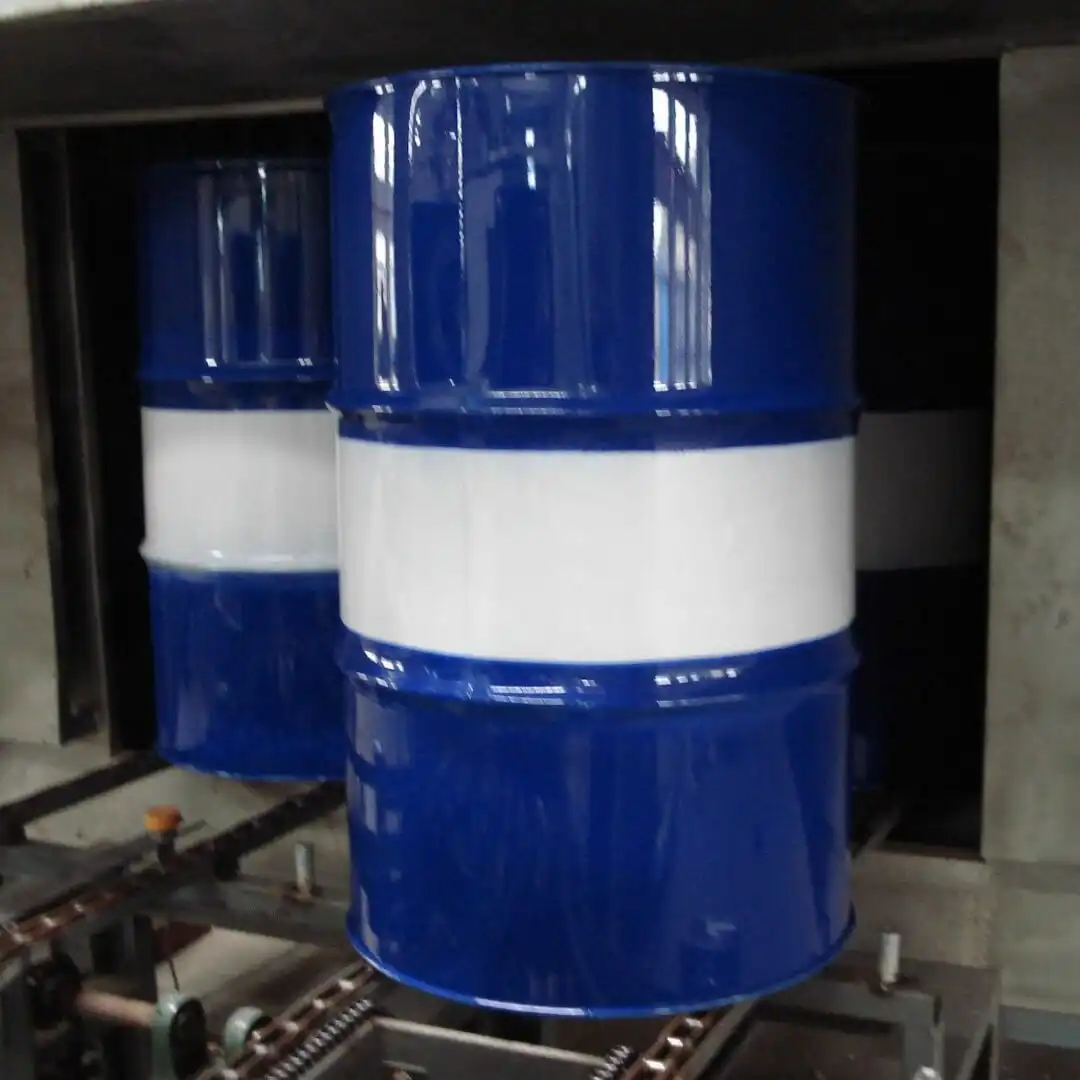

Résultats de la production

Méthode de soudure :

Cet équipement utilise une méthode de soudure à la molette, avec des électrodes sous forme de rouleaux cylindriques. La largeur de l'électrode est supérieure à la section de chevauchement de la tôle d'acier, ce qui permet de contrôler l'épaisseur du joint. Pendant le processus de soudure, une pression d'électrode plus élevée et un courant de soudure continu sont appliqués. En contrôlant les paramètres de soudure tels que la pression de l'électrode, le courant de soudure et le temps de soudure, une qualité de soudure stable peut être obtenue. La machine est capable d'effectuer le processus de soudure à la molette sur les joints longitudinaux des fûts métalliques avec des diamètres allant de 516 mm (pour les fûts coniques) à 571,5 mm.

Liste de configuration de l'équipement

Chaîne de production d'embouts de fûts
N°	N° de modèle	Nom	Unité	Quantité	Remarque
1	ST2311.00B	Chariot de bobine	ensemble	1	Entraînement hydraulique
2	STK2010.01.00C	Unité de déroulage	Ensemble	1	Entraînement hydraulique ; contrôle de la fréquence de la vitesse du moteur
3	STK1213100	Redresseur à 9 rouleaux et installation de mesure	Ensemble	1	servocommande
4	ST1319.00	Convoyeur du redresseur à la presse Machine de découpe de tôles	Ensemble	1
5	JD21-160	Presse à couvercle	Ensemble	2	160 tonnes
6	MJ571.5	Moule pour couvercle et fond	Ensemble	2
7	ST1318.00	Convoyeur pour couvercle vers la machine de pré-cintrage et de collage par pulvérisation	Ensemble	2	Inclure le convoyeur et l'empilage
8	YJX200900	Machine de pré-cintrage et de collage par pulvérisation	Ensemble	2	Contrôle par automate ;
9	St-1001	Empilage automatique pour couvercles de fûts	Ensemble	2
10	Q11-2000	Machine de découpe de tôles	Ensemble	1	3*2000mm
11	KJKZ2011.00	Boîtier de commande électrique	Ensemble	1
12	KJ2011.02.00	Poste hydraulique	Ensemble	1

Poinçonnage automatique de trous de 2 » et 3/4 » et verrouillage de la fermeture de 2 » et 3/4 »
N°	Nom	Unité	Quantité
1	Presse de puissance à gorge profonde de 63 tonnes	Ensemble	2
2	Moule à double presse	Ensemble	1
3	Moule à double verrouillage	Ensemble	1
4	Chaîne de transport automatique pour couvercle	Ensemble	1
5	Système de commande électrique	Ensemble	1

Chaîne de coupe à longueur (pour corps de fût)
N°	N° de modèle	Nom	Unité	Quantité	Remarque
1	ST2311.00B	Chariot de bobine	ensemble	1	Entraînement hydraulique
2	STK2010.01.00C	Unité de déroulage	Ensemble	1	Entraînement hydraulique
3	STK1213100	Machine de redressage à 9 rouleaux	Ensemble	1	Vitesse de réglage de la fréquence
4	STK1213200	Installation de mesure	Ensemble	1	servomoteur
5	Q11-1500	Machine de découpe de tôles	Ensemble	1	3*1500mm
6	KJKZ2011	Boîtier de commande électrique	Ensemble	1
7	KJ2011.02.00	Poste hydraulique	Ensemble	1

Chaîne de production de corps de fûts en acier
N°	N° de modèle	Nom	Unité	Quantité	Remarque
1	KJJQ.00	Convoyeur			Ligne de coupe
2	FHJ-250-2	Machine de soudure automatique	Ensemble	1	Inverseur triphasé à moyenne fréquence
3	YP-line201	Compactage par roulement de la ligne de soudure et découpe de la languette de fer	Ensemble	2
4	STG2201.00	Machine à brides par extrusion	Ensemble	1	Comprend une chaîne multi-étapes et une commande hydraulique électrique
5	STG2203.00	Machine à border	Ensemble	1	Comprend une chaîne multi-étapes et une commande hydraulique électrique
6	STG2202. 00	Machine à onduler	Ensemble	1	Comprend une chaîne multi-étapes et une commande hydraulique électrique
7	STG1005.00	Machine de test d'étanchéité de la ligne de soudure	Ensemble	1	Comprend une chaîne multi-étapes et une commande hydraulique électrique
8	ST2204.05.00	Alimentation automatique pour embouts de fûts	Ensemble	1	Comprend une chaîne multi-étapes et une commande électrique
9	ST2204.00X	Sertisseuse	Ensemble	1	Comprend une chaîne multi-étapes et une commande hydraulique électrique
10	STG1005.00	Machine de test d'étanchéité	Ensemble	1

Traitement arrière (lavage, séchage, système de peinture, etc.)
N°	Nom	Unité	Quantité	Remarque
1	Machine de levage	Ensemble	1
2	Lavage, nettoyage et transport	Ensemble	1
3	Séchage et transport	Ensemble	1
4	Machine de retournement	ensemble	2
5	Cabine de peinture (extérieur)	ensemble	2	3 couleurs
6	Distributeur avant	Ensemble	2
7	Équipement de séchage vertical à trois canaux	Ensemble	1	(extérieur)
8	Refroidissement	Ensemble	1
9	Distributeur arrière	Ensemble	1
