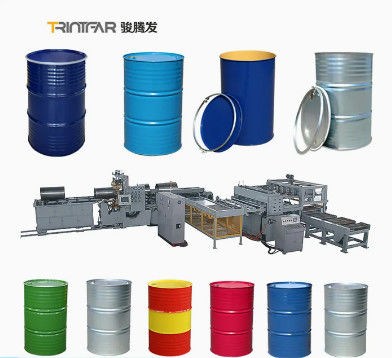

Ligne de production de tambours en acier de 200 litres 11 personnes

Image Grand : Ligne de production de tambours en acier de 200 litres 11 personnes

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Trintfar
Certification:	CE

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	10,000-80,000
Détails d'emballage:	Paramètres en bois ou boîtiers en bois
Delivery Time:	90~120
Conditions de paiement:	L/C, D/A, D/P, T/T

Contact

Ligne de production de tambours en acier de 200 litres 11 personnes

description de

Configuration de la capacité:	2 à 10 tambours/min	Opérateurs:	environ 11 personnes
Consommation d'électricité:	1 kWh/tambour	Garantie:	1 année
Voltage:	Pour les véhicules à moteur électrique	Service après-vente fourni:	Assistance technique par vidéo
Mettre en évidence:	Ligne de production de tambours en acier de 200L , Ligne de production de tambours en acier

Flux de travail

Flux de travail:Rondeur → soudage par couture → perles/flanges → corrugation/perles W → essai de fuite (avant couture) → couture → essai de fuite (après couture) → huile propre, lavage, phosphatation,Laver → Laver → Sécher → Peindre à l'extérieur → Sécher après peindre à l'extérieur → Refroidir → Entreposer (hors ligne)

Équipement principal

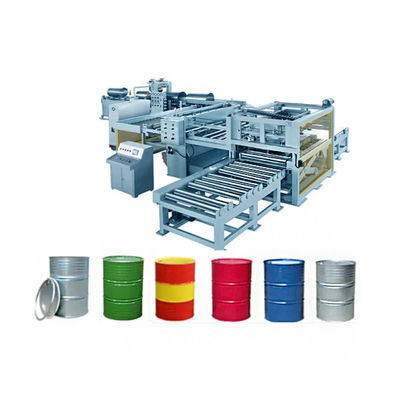

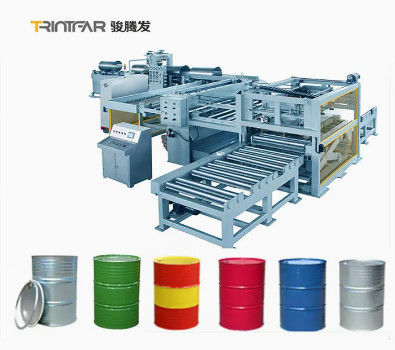

Machines de fabrication de carrosseries de tambours en acier

Machine de production de tôles d'acier à carrosserie de tambour

Chariot à bobines: entraînement à moteur 3 en 1, hydraulique vers le haut/vers le bas

Unité de décapage: entraînement hydraulique, pas de rotation électrique, diamètre de bobine Ф508-Ф610mm, charge maximale: 15 tonnes

Le niveauur à 7 rouleaux: 7 rouleaux, réglable en fonction de la fréquence du moteur

Facilité de mesure: Précision de longueur par moteur de service A.C. de fabrication japonaise

Machine à découper les feuilles: 3*1500 mm, contrôlé par PLC

Transporteur: Transporter les feuilles de coupe au soudeur automatique

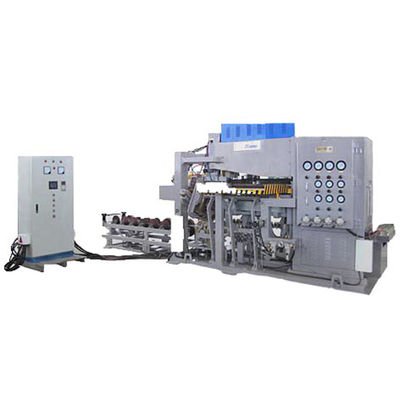

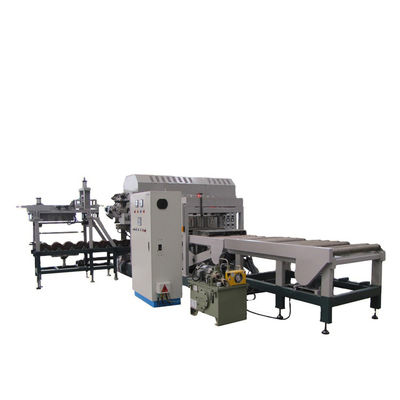

Machine de soudage automatique du corps du tambour

Contrôle des chevauchements: la barre de guidage positionne le tambour; la barre Z assure un chevauchement de 2 mm avec un entretien facile grâce à des bandes d'usure amovibles et un nez profilé pour un contact précis avec la roue de soudure.

Rouleaux de verre à l'heure: monté sur un cadre de postes de but avec capteurs, assurant un dimensionnement progressif, un chevauchement constant et un marquage de surface réduit au minimum; les rouleaux inférieurs pivotent pour l'entretien,réglages de roulement supérieur pour la tolérance de taille avec des cylindres pneumatiques.

Têtes de soudure: SEW moteur à courant alternatif commandé par onduleur avec boîte de vitesses et pression pneumatique pour vitesse constante; roues de soudure indexées pour l'usure uniforme, lubrifiées automatiquement,et peut être coupé manuellement ou semi-automatiquement pour réduire les temps d'arrêt.

Tête de soudure cylindrée: Tête de soudure inférieure montée sur une tige en alliage léger avec cylindre pneumatique et ressort de souffle pour stabiliser la force et amortir les réactions au début de la soudure.

Contrôle de soudage: AC à trois phases écoénergétique, commande à écran LCD.

Transformateur: SP 350KVA.

Rouleaux de plantage: facultatif.

Machine à brides

Formation de bride à plus grande efficacité, adaptée à l'acier laminé à froid, à commande PLC, à entraînement hydraulique.

Machines à perler

Avec 8 moules coniques qui se déplacent vers l'extérieur pour former des perles réglables de 12 mm. contrôlé par PLC, entraînement hydraulique, puissance unitaire: 15 kW.

Machine à onduler

Formation de bride à plus grande efficacité, adaptée à l'acier laminé à froid, à commande PLC, à entraînement hydraulique.

Machine à couture

Près de charge automatique et soudage des coutures. Moteurs doubles et arbres principaux. Rouleaux à rouleaux au mécanisme cam, faciles à régler, contrôlés par PLC. Puissance de l'unité: 41 kW.

Machines de production de fûts en acier et de couvertures supérieures

Machines à décoller, à redresser et à tondre

Machine à découler:

Largeur de la feuille: 600-1320 mm
Épaisseur: 0,6-1,4 mm
Capacité de production: 15 coupes/min
Vitesse de coupe maximale: 50-60 m/min

Machine de redressement à sept rouleaux:

Précision de redressement: ≤ 1,5 mm/m2

Machine à tondre:

Épaisseur de cisaillement: ≤ 3 mm
Largeur de la tige: ≤ 1500 mm

Appareil de pressage de couvercle

Appareil de pressage de couverture (160 tonnes de presse)

Fonction:Forme le couvercle et le fond à l'aide de deux presses à percussion de 160 tonnes.

Appareil de pressage à double verrouillage (pressage à 63 tonnes)

Fonction:Utilisé pour perforer et verrouiller des trous de tambour.

Automatisation:Le chargement et le déchargement sont entièrement automatisés.

Puissance unitaire:15 kW

Machine de collage de pré-curage et d'étanchéité par pulvérisation

Machine à paleter automatique

Machines de peinture par pulvérisation

Ligne de lavage

Les fûts sont nettoyés et placés sur la chaîne de transport de peinture, passant de l'horizontale à la verticale.
Laveur de transport Durée:55 m
Canaux de séchage:L28m;W1.5m;H1.7m

Matériel de peinture

Peinture tricolore:

À l'intérieur: peinture imperméable

Extérieur: peinture magnétique à l'alcool acide

Taille: L4.8m; W4m; H2.4m

Équipement de séchage

Séchage vertical à trois rangées
Plage de régulation de la température:température ambiante à 200°C, réglable
Régulation de la température:± 5°C
Taille:L36M; W2.6M; H2.1M

Équipement de refroidissement

Fonction: surface de laque durcie après cuisson
Le pouvoir: 6,6 kW

Machines d'essai des fuites

Essai de type horizontal, pression d'air de 0,03 MPa.Contrôlé par PLC, conduite à air comprimé.

Autres informations

Détails du produit

Diagramme de la ligne de production de tambours en acier

Résultats de production

Métode de soudage:

Cet équipement utilise une méthode de soudage par couture à rouleaux, avec des électrodes sous forme de rouleaux cylindriques.permettant de contrôler l'épaisseur du jointAu cours du processus de soudage, une pression d'électrode plus élevée et un courant de soudage continu sont appliqués.une qualité de soudage stable peut être obtenueLa machine est capable d'effectuer le processus de soudage des coutures sur des coutures longitudinales de fûts métalliques dont le diamètre varie de 516 mm (pour les fûts coniques) à 571,5 mm.

Liste de configuration des équipements

La ligne de production de la batterie se termine
Je suis désolé.	Le numéro de modèle.	Nom	Unité	Quantité	Nom de l'entreprise
1	Les produits de base doivent être présentés dans le document de référence.	Chariot à enroulement	ensemble	1	Traction hydraulique
2	Je vous en prie.01.00C	Unité de décodage	Réglage	1	Traction hydraulique; régulation de fréquence du régime du moteur
3	Le numéro de téléphone:	9 rouleaux de nivellement et appareil de mesure	Réglage	1	commande par servo
4	Je suis ST1319.00	Transporteur de niveau à presse	Réglage	1
5	JD21 à 160	Appareil de pressage de couvercle	Réglage	2	160 tonnes
6	MJ571. Je vous en prie.5	Moule pour le couvercle et le fond	Réglage	2
7	Je suis ST1318.00	Transporteur de couverture pour la machine de pré-enroulement et de collage par pulvérisation	Réglage	2	Inclure le convoyeur et l'empilage
8	Le nombre de points de référence	machine à colle pré-enroulée et à pulvérisation	Réglage	2	contrôle PLC;
9	St-1001	Auto-empilage pour les couvercles de tambour	Réglage	2
10	Q11 à 2000	Machine à découper les déchets de tôle	Réglage	1	3*2000 mm
11	Je suis KJKZ 2011.00	Boîte de commande électrique	Réglage	1
12	Je suis KJ2011.02.00	Station hydraulique	Réglage	1

Perçage automatique de trou de 2′& 3/4′ et fermeture de 2′& 3/4′ Fermeture
Je suis désolé.	Nom	Unité	Quantité
1	Puissance à la gorge profonde 63 tonnes	Réglage	2
2	Moule à double pressage	Réglage	1
3	Moule à double verrouillage	Réglage	1
4	Ligne de transport automobile pour la couverture	Réglage	1
5	Système de commande électrique	Réglage	1

Coupe à la ligne de longueur (pour le corps du tambour)
Je suis désolé.	Le numéro de modèle.	Nom	Unité	Quantité	Nom de l'entreprise
1	Les produits de base doivent être présentés dans le document de référence.	Chariot à enroulement	ensemble	1	Traction hydraulique
2	Je vous en prie.01.00C	Débranchez la bobine	Réglage	1	Traction hydraulique
3	Le numéro de téléphone:	9 rouleaux de la machine de nivellement	Réglage	1	Vitesse de réglage de fréquence
4	Le numéro de téléphone est le suivant:	Facilité de mesure	Réglage	1	moteur de servo
5	Q11 à 1500	Machine à découper les feuilles	Réglage	1	3*1500 mm
6	Le KJKZ2011	Boîte de commande électrique	Réglage	1
7	Je suis KJ2011.02.00	Station hydraulique	Réglage	1

Ligne de production de carrosserie de tambour en acier
Je suis désolé.	Le numéro de modèle.	Nom	Unité	Quantité	Nom de l'entreprise
1	C'est le KJJQ.00	Transporteur			ligne de coupe
2	Le FHJ-250-2	Machines de soudage automatique	Réglage	1	Invertisseur à moyenne fréquence triphasé
3	Le montant de l'impôt sur le revenu est calculé à partir du montant de l'impôt sur le revenu.	Ligne de soudage de laminage de compactage et couper la langue de fer	Réglage	2
4	Je suis STG2201.00	Machines à brides à extrusion	Réglage	1	Comprend la chaîne à plusieurs étapes de fonctionnement et la commande électrique, la commande hydraulique
5	Je suis STG2203.00	Machines à perler	Réglage	1	Comprend la chaîne à plusieurs étapes de fonctionnement et la commande électrique, la commande hydraulique
6	Les États membres doivent fournir aux autorités compétentes les informations suivantes:	Machines à onduler	Réglage	1	Comprend la chaîne à plusieurs étapes de fonctionnement et la commande électrique, la commande hydraulique
7	Le STG1005.00	ligne de soudage Machine d'essai de fuite	Réglage	1	Comprend la chaîne à plusieurs étapes de fonctionnement et la commande électrique, la commande hydraulique
8	Je suis ST2204.05.00	Alimentation automatique des extrémités du tambour	Réglage	1	Inclut la chaîne à plusieurs étapes de travail et la commande électrique
9	Pour les appareils à commande numérique	Machines de couture	Réglage	1	Comprend la chaîne à plusieurs étapes de fonctionnement et la commande électrique, la commande hydraulique
10	Le STG1005.00	Machine d'essai des fuites	Réglage	1

Traitement du fond (lavage, séchage, système de peinture, etc.)
Je suis désolé.	Nom	Unité	Quantité	Nom de l'entreprise
1	Machines de levage	Réglage	1
2	Laverie, nettoyage et transport	Réglage	1
3	Séchage et transport	Réglage	1
4	Machines à tourner	ensemble	2
5	Salle de peinture (à l'extérieur)	ensemble	2	3 couleurs
6	Distributeur avant	Réglage	2
7	Équipement de séchage vertical à trois canaux	Réglage	1	(à l'extérieur)
8	Réfrigération	Réglage	1
9	Distributeur arrière	Réglage	1
