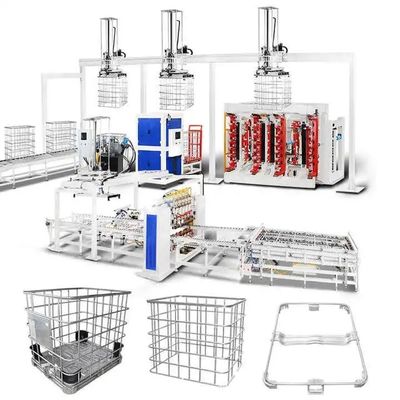

Flux de travail
Flux de travail:
Traitement des images:Soudage du cadre → Flexion du cadre → Pipe → Insert et verrouillage → Perçage du cadre et creusement de trous
Traitement de base:Machine de pliage de tuyaux de base → soudage de base
Équipement principal
Machine de traitement des cadres
| |

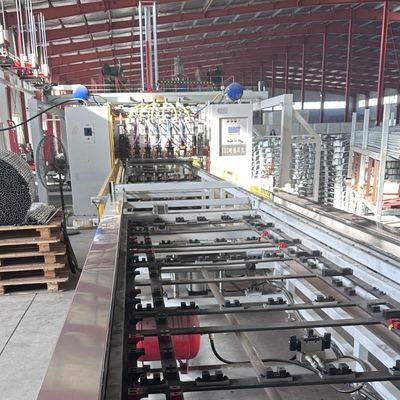

Machine de soudage à cadre
Efficacité de soudage: 45 sec/pc
Structure de gantry renforcée pour une rigidité élevée et un fonctionnement stable.
L'alimentation par onduleur à moyenne fréquence pour le soudage écoénergétique.
6 Têtes de soudage et systèmes d'alimentation, chacun avec réglage indépendant du courant pour des points de soudage fiables.
Conception d'alimentateur à double couche pour un fonctionnement continu: tandis qu'un alimentateur soude, l'autre charge les matériaux.
Soudure automatique à pas avec ceinture à pas servo pour un positionnement précis.
Démoulage automatique: le cylindre s'éjecte après le soudage pour se préparer au déchargement.
Déchargement automatique: le servo-contrôlé déplace le produit soudé à la position désignée, réduisant la main-d'œuvre et améliorant l'efficacité. |
Machine à plier le cadre
Traitement intégral pour une précision de flexion élevée, un fonctionnement stable et une efficacité.
Le système spécial d'équilibrage de flexion assure la précision de la diagonale du cadre.
HMI + contrôle PLC pour une automatisation élevée.
Option de chargement/déchargement automatique, réduisant le personnel.
Changement rapide de moule pour plier différents tuyaux.
Système hydraulique servo avec réponse rapide, faible inertie et haute précision.
La conception modulaire permet la personnalisation pour l'automatisation en fonction des besoins du client.
Machine de verrouillage du cadre
Efficacité et qualité: le processus de verrouillage prend environ 25 à 30 secondes.
Cadre de machine traité dans son ensemble pour une haute précision d'insertion, un verrouillage solide, un fonctionnement stable et efficace.
HMI + contrôle PLC pour une automatisation élevée.
Option de chargement/déchargement automatique, réduisant le personnel.
Changement rapide de moule pour répondre aux différentes exigences de tuyaux de verrouillage avec un remplacement facile du moule.
Système hydraulique servo avec réponse rapide, faible inertie et haute précision.
La conception modulaire permet de personnaliser l'automatisation en fonction des besoins du client.
Machine à perforer et à percer des trous
Efficacité et qualité: le processus de verrouillage prend environ 25 à 30 secondes.
Cadre de la machine: Traitement de tout le corps pour un fonctionnement précis, stable et efficace.
Système de contrôle: HMI + PLC pour une automatisation élevée.
Manipulateur: option de chargement/déchargement automatique, réduction du personnel.
Changement rapide du moule: remplacer facilement les moules pour répondre aux différents besoins de perforation des tuyaux.
Système hydraulique servo: réponse rapide, faible inertie et haute précision.
Conception modulaire: automatisation personnalisable en fonction des besoins du client.
Machine de traitement de base
Machine à plier les tuyaux de base
Machine de soudage de tuyaux de base
Conception:Structure horizontale avec 7 têtes de soudage pour le soudage du cadre de base. L'opérateur n'a besoin que de charger/décharger; le soudage est automatique.
Le pouvoir:3 ensembles de MF DC 160KVA.
Les avantages:Améliore la qualité du produit et le taux de production, réduit les coûts et élimine l'instabilité causée par le soudage manuel.
Autres informations

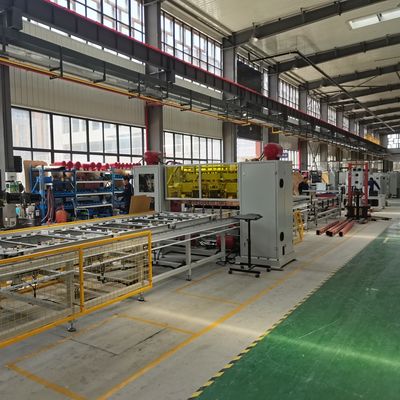

IBC Cage Frame ligne de production Diagramme de disposition

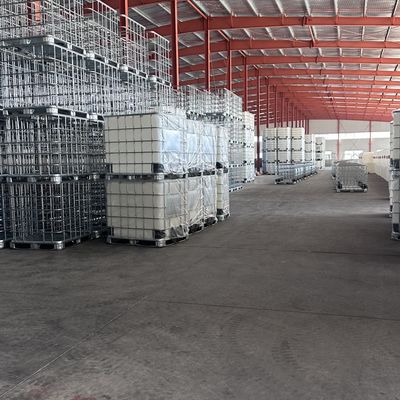

Résultats de production
Services techniques
Respectez l'orientation client et fournissez à votre entreprise des services complets avant et après-vente tels que l'installation, la mise en service, la formation et la maintenance.
Service de prévente:Avant la signature du contrat, la société fournit à ses clients diverses solutions de processus de production et des services de conseil technique pour les équipements.
Installation et mise en service:Conformément au contrat, notre société transportera en toute sécurité l'équipement au site d'installation désigné par l'utilisateur dans les délais indiqués,et envoyer des ingénieurs du service technique pour l'installer sur place. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur du service technique installera et déboguera la machine pour que l'utilisateur puisse l'utiliser,s'assurer que l'environnement du site d'installation et de mise en service est propre, propre et ordonnée.
Formation après-vente: L'entreprise offre une formation technique gratuite (minimum 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur.
- - Contrôle de l'utilisation du logiciel
- - Procédures d'allumage/d'arrêt
- - paramètres du panneau et du logiciel
- - Nettoyage et entretien de base des machines
- - Gérer les défaillances matérielles courantes
- - Précautions opérationnelles
Maintenance des équipements
- - Garantie d'un an après acceptation finale;
- - Le temps de réponse du service à la clientèle est de 24 heures;
- - Des réparations payantes sont fournies après la période de garantie.
Liste de configuration des équipements
| - Je ne sais pas. |
Nom de l'équipement |
Unité |
Quantité |
Principales fonctions |
| 1 |
Machines de soudage à portique en maille |
Unité |
1 |
soudage à maillage en plusieurs points |
| 2 |
Machine d'alimentation automatique à mailles |
Réglage |
1 |
Chargement automatique des tubes longs et courts |
| 3 |
Manipulateur de prélèvement de matières de maillage |
Unité |
1 |
Déchargement des mailles (empilement) |
| 4 |
Machines à courber à quatre axes |
Réglage |
1 |
Coupe et formage des mailles avec tête de rétrécissement |
| 5 |
Machines de verrouillage |
Réglage |
1 |
Coupe et verrouillage des mailles |
| 6 |
Machines à perforer pour l'aplatissement |
Réglage |
1 |
Perçage et découpe du tube inférieur sous le cadre |
| 7 |
Manipulateur de cadre |
Réglage |
1 |
Trois manipulateurs se déplaçant vers le haut et vers le bas pour saisir le cadre |
| 8 |
Machines de soudage à pieds en acier |
Réglage |
1 |
Soudage de pieds en acier du cadre inférieur |
| 9 |
Manipulateur de prise de matériau de la machine de soudage des pieds en acier |
Réglage |
1 |
Retrait, transfert et empilage du cadre inférieur après soudage |
| 10 |
Machine automatique étanche |
Réglage |
1 |
Test de l'étanchéité du revêtement |
| 11 |
Machines à double flexion automatiques pour tuyaux de fond |
Réglage |
1 |
Rétrécissement, gravure et pliage du tube inférieur |
| 12 |
Plateforme d'essai de vibration |
Réglage |
1 |
Test de la fermeté et de la protection des fûts IBC |
