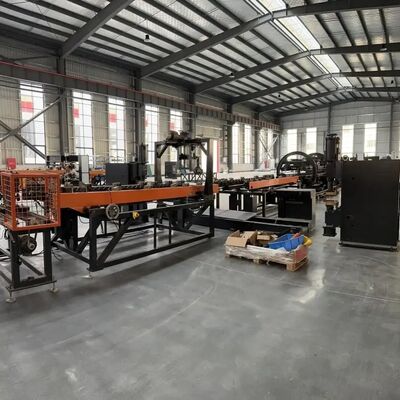

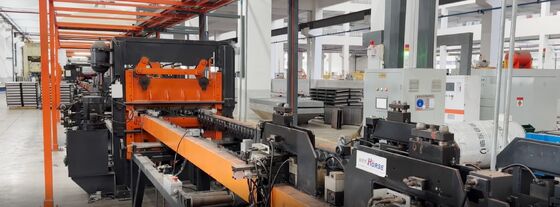

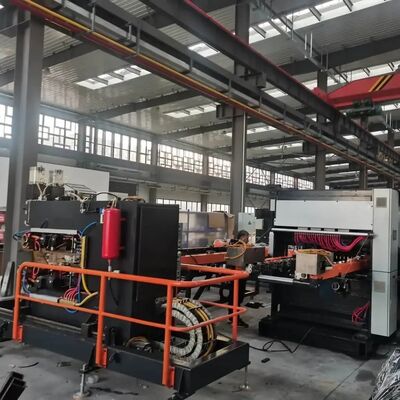

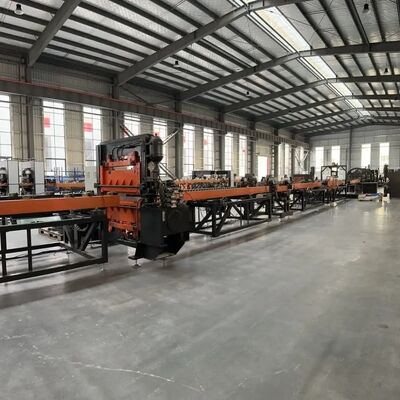

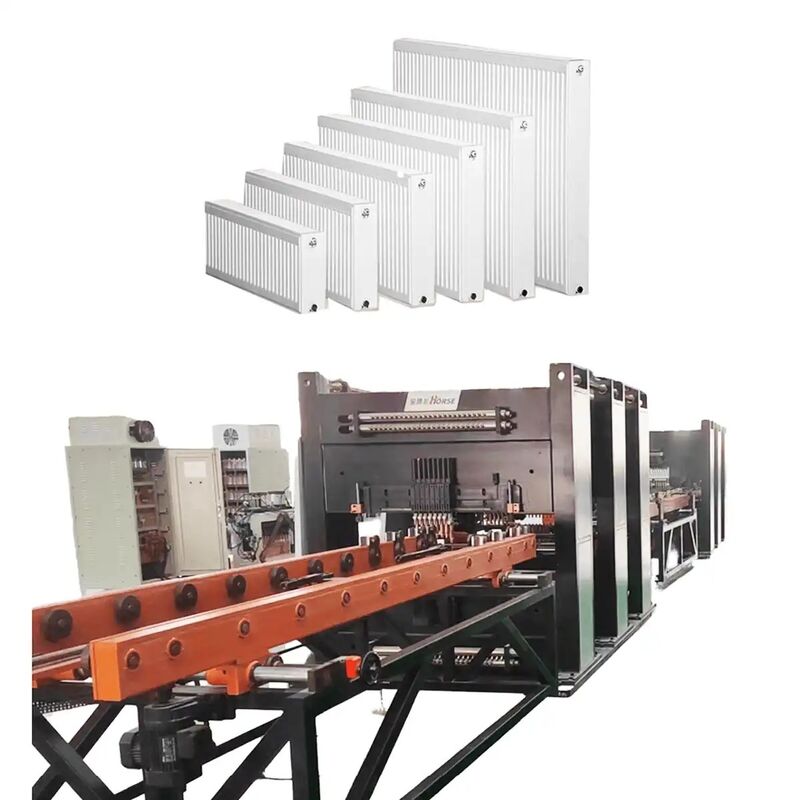

Ligne de production de radiateurs à panneaux en acier

Image Grand : Ligne de production de radiateurs à panneaux en acier

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	TRINTFAR
Certification:	CE
Numéro de modèle:	FVM-170KVA

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD 10000-50000 set
Détails d'emballage:	Boîte en bois
Délai de livraison:	Dans les 90 jours suivant le paiement final
Conditions de paiement:	LC, D/A, D/P, T/T
Capacité d'approvisionnement:	50 par an

Contact

Ligne de production de radiateurs à panneaux en acier

description de

Capacité des machines ::	120 m/min	Service après garantie:	Support technique vidéo
Niveau automatique:	Automatique	Condition:	Nouveau
Tension:	220V/380V	puissance (w):	220-450KW
Nom:	Ligne de production de radiateurs à plaques d'acier en Chine à haute efficacité	Composants de base ::	PLC, moteur, roulement, boîte de vitesses, moteur, récipient sous pression, engrenage,

Description du produit

Flux de travail

Flux de travail :Machine de chargement de fermes de panneaux → Machine de chargement et de pressage d'anneaux de canaux d'eau → Machine de retournement et d'assemblage 1 → Machine de soudage par points de positionnement préalable des panneaux → Machine de soudage multipoint à portique des panneaux → Machine de soudage par points de positionnement préalable des tôles de convection → Machine de soudage multipoint à portique des tôles de convection → Convoyeur de transfert en ligne en forme de U → Machine de soudage à la couture double tête sur le long côté → Machine de soudage à la couture double tête à portique sur le petit côté 1 → Machine de soudage à la couture double tête à portique sur le petit côté 2 → Machine de nettoyage et d'ébarbage des deux côtés → Cisaille → Machine de découpe d'arcs à quatre coins → Machine de retournement et d'assemblage 2 → Machine de soudage automatique à trois voies à double tête → Machine de soudage automatique des crochets de support → Machine de détection automatique de l'étanchéité à la pression → Convoyeur de déchargement
Équipements principaux

Machine de chargement de fermes de panneaux

Chargement manuel des matériaux empilés sur les chariots de la plate-forme d'alimentation à l'aide de la flèche, avec deux positions de placement des matériaux de chaque côté.
Le préhenseur de fermes saisit automatiquement les matériaux des deux côtés de la plaque et les place sur la ligne de convoyage.
Le mécanisme de positionnement de serrage central aligne le panneau sur le convoyeur.
Le mécanisme à entraînement servo déplace la plaque vers la machine de soudage par points de positionnement préalable pour le soudage par points des deux côtés.

Machine de chargement et de pressage d'anneaux de canaux d'eau

L'anneau de voie d'eau utilise une alimentation par plaque vibrante avec un système à double voie.
Deux têtes de pressage de chaque côté pressent les anneaux de voie d'eau sur les côtés avant et arrière.
La transmission des matériaux utilise une alimentation par rouleaux motorisés.

Machine de retournement et d'assemblage

Retournement rapide et précis.
Chaînes de haute qualité pour la transmission ; moteur de réduction de 400 W comme entraînement.
Moteur à engrenages réducteurs avec capteur pour un positionnement précis du retournement.
Contrôle automatique, aucune intervention manuelle.
Composé d'un corps de retournement, d'un dispositif de chargement, d'une console électrique, d'un système d'exploitation et d'une barrière de sécurité. S'adapte à diverses exigences de retournement des produits, assurant un transfert de matériaux sûr, fluide et efficace entre les opérations.

Machine de soudage par points de positionnement préalable des panneaux

Le panneau s'écoule automatiquement vers la position d'arrêt de soudage sur le bâti du convoyeur, et les soudeurs des deux côtés commencent le soudage par points de positionnement préalable. Soudage par points de positionnement préalable requis pour une seule rangée. Utilise 1 ensemble d'alimentation CA DN75.

Machine de soudage multipoint à portique des panneaux

3 machines de soudage multipoint à portique pour le soudage. Chaque unité dispose de 18 ensembles de joints de soudage à cylindre. Source d'alimentation de soudage CA pour le soudage d'une rangée de joints de soudure à la fois. Un servomoteur pas à pas à liaison à grande vitesse alimente le préhenseur vers l'avant pour alimenter la plaque de voie d'eau.

Machine de soudage par points de positionnement préalable des tôles de convection

Tôle de convection chargée manuellement sur le guide d'outillage en ligne. Soudage effectué à l'aide d'une machine de soudage par points de positionnement préalable à 4 têtes à portique. Les matériaux sont poussés manuellement dans la première rangée de positions pré-pointées pour le soudage. L'équipement se déplace automatiquement pour les points de soudage restants.

Machine de soudage multipoint à portique des tôles de convection

Chemin prédéfini :La tôle de convection suit un chemin prédéfini dans le guide d'outillage.
Soudage à double portique :2 soudeuses multipoints à portique.
Joints pneumatiques : 16 ensembles par unité.
Alimentation CA : CA et unilatéral pour le soudage en rangée.
Servomoteur pas à pas : Le servomoteur pas à pas à grande vitesse alimente le préhenseur pour la plaque de voie d'eau.

Convoyeur de transfert en ligne en forme de U

Utiliser un bâti de convoyeur à rouleaux pour transférer les matériaux en forme de U.
Efficacité de l'espace : la forme en U permet d'économiser de l'espace, optimise le processus.
Facilité d'utilisation : Moins d'espace de travail, pratique, réduit l'intensité.

Machine de soudage à la couture double tête sur le long côté

Soudage simultané :Souder les deux longs côtés en même temps.
Alimentation : CA moyenne fréquence de 300 KVA pour un soudage stable à long terme.

Machine de soudage à la couture double tête à portique sur le petit côté 2 Ensemble

Utiliser une source d'alimentation de soudage CA moyenne fréquence pour garantir un soudage très stable pendant longtemps.

Machine de nettoyage et d'ébarbage des deux côtés

Nettoyer et ébarber les produits soudés sur le long côté.

Cisaille

Processus de coupe :Effectuer la coupe sur les matériaux requis.
Matériau de la fraise : Lame en acier blanc.
Méthode de coupe : Coupe aux ciseaux.

Machine de découpe d'arcs à quatre coins

Façonnage des coins : Couper les angles vifs pour former des bords arrondis.
Matériau de la fraise :Acier blanc.
Méthode de coupe : Perforation hydraulique.

Machine de soudage automatique à trois voies à double tête

Puissance de soudage : Source d'alimentation MD80 moyenne fréquence.
Flux de matériaux : Canaux à double face pour l'accouplement et le retournement.Méthode de convoyage : Plaque à chaîne pour le transport des matériaux à trois voies.Alimentation automatique : Préhenseur et positionnement de soudage pour un fonctionnement précis.

Machine de soudage automatique des crochets de support

Puissance de soudage : Source d'alimentation MD40 moyenne fréquence.
Méthode d'alimentation : Empilage de type clip pour l'alimentation des matériaux.
Chargement : Le préhenseur pneumatique charge les matériaux vers la position de soudage.

Machine de détection automatique de l'étanchéité à la pression

Pression d'essai : 10 bars.
Méthode d'essai : Test de pression automatique dans un réservoir d'eau.

Autres informations

Détails du produit

Services techniques

Schéma de disposition de retour en forme de U de la chaîne de production de radiateurs à panneaux en acier

Adhérez à l'orientation client et fournissez à votre entreprise des services complets avant et après-vente tels que l'installation, la mise en service, la formation et la maintenance.

Service avant-vente : Avant de signer le contrat, l'entreprise fournit aux clients diverses solutions de processus de production et des services de conseil technique pour les équipements.

Résultats de la production

Installation et mise en service : Conformément au contrat, notre société transportera en toute sécurité l'équipement sur le site d'installation désigné par l'utilisateur dans le délai spécifié et enverra des ingénieurs de service technique pour l'installer sur site. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur de service technique installera et déboggera la machine pour que l'utilisateur l'utilise, en s'assurant que l'environnement du site d'installation et de mise en service est propre et ordonné.

Formation après-vente :L'entreprise propose une formation technique gratuite (min. 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur. Les principaux sujets comprennent :
-Utilisation du logiciel de contrôle -Procédures de mise sous/hors tension
-Paramètres des panneaux et des logiciels
-Nettoyage et maintenance de base de la machine
-Gestion des pannes matérielles courantes
-Précautions d'utilisation
Maintenance de l'équipement
-Garantie d'un an après l'acceptation finale ;
-Le délai de réponse du service client est de 24 heures ;
-Des réparations payantes sont fournies après la période de garantie.

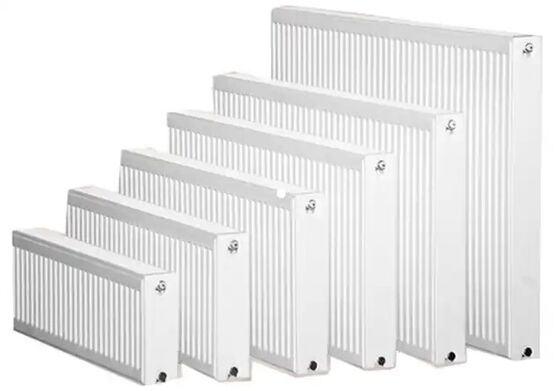

N°	Nom	Matériau	Remarques
1	Panneau	Tôle d'acier laminée à froid	Épaisseur de 1,1 mm
2	Plaque de convection	Tôle d'acier laminée à froid	Épaisseur de 0,3 mm
3	Type d'interface		Interface filetée interne 4x G 1/2
4	Longueur du produit		400-3000 mm
5	Largeur du produit		300/400/500/600/900 mm

Liste de configuration de l'équipement

N°	Nom de l'équipement	Modèle	Quantité	Unité
1	Machine de chargement de fermes de panneaux	HJ-0-0	1	ensemble
2	Machine de chargement et de pressage d'anneaux de canaux d'eau	YZJ-0-0	1	ensemble
3	Machine de retournement et d'assemblage 1	FZJ-0-0	1	ensemble
4	Machine de soudage par points de positionnement préalable des panneaux	DN75-2C	1	ensemble
5	Machine de soudage multipoint à portique des panneaux	10*DN60-36C	3	ensemble
6	Machine de soudage par points de positionnement préalable des tôles de convection	2*DN63-4C	1	ensemble
7	Machine de soudage multipoint à portique des tôles de convection	4*DN63-16C	3	ensemble
8	Convoyeur de transfert en ligne en forme de U	ZJG-0-0	1	ensemble
9	Machine de soudage à la couture double tête sur le long côté	2*FVM300-2C	1	ensemble
10	Machine de soudage à la couture double tête à portique sur le petit côté 1	2*FVM300-2C	1	ensemble
11	Machine de soudage à la couture double tête à portique sur le petit côté 2	2*FVM300-2C	1	ensemble
12	Machine de nettoyage et d'ébarbage des deux côtés	XBJ-0-0	1	ensemble
13	Cisaille	JCJ-0-0	1	ensemble
14	Machine de découpe d'arcs à quatre coins	QJJ-0-0	1	ensemble
15	Machine de retournement et d'assemblage 2	FZJ-0-0	1	ensemble
16	Machine de soudage automatique à trois voies à double tête	2*MD80-2C	1	ensemble
17	Machine de soudage automatique des crochets de support	2*MD40-4C	1	ensemble
18	Machine de détection automatique de l'étanchéité à la pression	JCJ-0-0	1	ensemble
19	Convoyeur de déchargement	SSJ-0-0	1	ensemble

Configuration de l'eau, de l'électricité et du gaz

Projet	Paramètres
Répartition totale de l'énergie	1600 KVA (la puissance totale réelle utilisée est d'environ 1000 KVA)
Pression de la source de gaz	0,6 MPa
Pression de la source d'eau	0,15 MPa~0,30 MPa
Exigences de la source d'air comprimé	1000 L/min
Débit d'eau total	1200 L/min
Longueur*largeur d'occupation de l'équipement environ.	60 m*10 m
