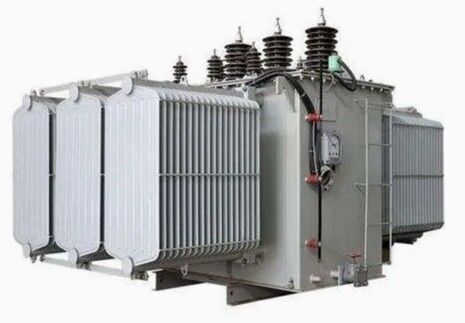

Fabricant de radiateurs de transformateurs de puissance - ligne de production de tôles ondulées de transformateurs

Image Grand : Fabricant de radiateurs de transformateurs de puissance - ligne de production de tôles ondulées de transformateurs

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	TRINTFAR
Certification:	CE
Numéro de modèle:	FVM-170KVA

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD 10000-50000 set
Détails d'emballage:	Boîte en bois
Délai de livraison:	Dans les 90 jours suivant le paiement final
Conditions de paiement:	LC, D/A, D/P, T/T
Capacité d'approvisionnement:	50 par an

Contact

Fabricant de radiateurs de transformateurs de puissance - ligne de production de tôles ondulées de transformateurs

description de

Capacité des machines ::	120 m/min	Service après garantie:	Support technique vidéo
Niveau automatique:	Automatique	Condition:	Nouveau
Tension:	220V/380V	puissance (w):	220-450KW
Nom:	Ligne de production de radiateurs à plaques d'acier en Chine à haute efficacité	Composants de base ::	PLC, moteur, roulement, boîte de vitesses, moteur, récipient sous pression, engrenage,

Flux de travail

Flux de travail :Déroulage→formage au rouleau→presse hydraulique→retournement→soudage par points multiples→soudage de la couture latérale→soudage de la tête→cisaillement latéral→coupe de la tête→produit final→empileuse automatique de panneaux

Équipements principaux

Poste de formage au rouleau
Vitesse de laminage : 6-14 m/min
Poinçon de bout à pression réglable : presse hydraulique de 315 tonnes
Encodeur rotatif et servocommande pour la précision de la longueur/taille des ailettes
Le mécanisme de nivellement assure la planéité d'une seule pièce
Matériau déroulé placé sur un rack de déchargement de 5 tonnes via un chariot de chargement et laminé en feuilles
Fosse tampon en option sur demande du client

Poste de retournement et d'assemblage
Vitesse de convoyage : 5-15 m/min
Retournement à 180 ° des ailettes de radiateur
Dispositif de retournement : bâti rotatif, bâti de retournement, système de transmission, dispositif de retournement, dispositif de poussée, etc.
La première feuille atteint la position prédéfinie → retournée sur le bâti de convoyage opposé
La deuxième feuille atteint la position prédéfinie → le dispositif de poussée la déplace sur la première feuille, en terminant l'assemblage

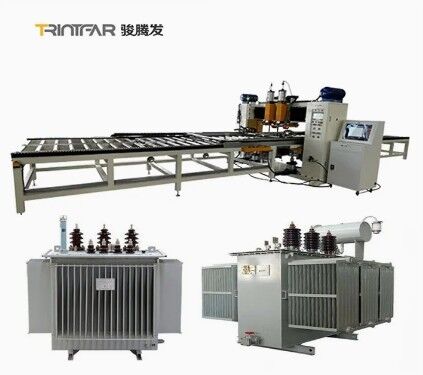

Poste de soudage par points préalable à double tête
Deux ensembles de dispositifs de pression de soudage par points
Puissance : 60 KVA
Après le retournement et l'assemblage, la machine de soudage par points préalable aligne et fixe les pièces pour le soudage par points multiples

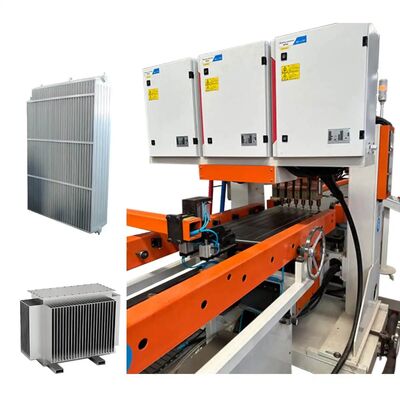

Poste de soudage par points multiples à portique
12 ensembles de dispositifs de pression de soudage par points
Tête de soudage à double tête, 6 points/rangée
Alimentations CA : 12 ensembles
Puissance : 12 * 50 KVA Soudage à double rangée pour une meilleure efficacité

Poste de soudage de couture double face
2 ensembles de machines à souder à la couture, disposées symétriquement
4 ensembles de têtes de pression de soudage à la couture
2 ensembles d'alimentations de soudage à fréquence variable
Puissance : 2 * 160 KVA
Pression maximale : 12 000 N
Mécanisme de transmission différentielle
Vitesse de soudage à la couture : 0-2,8 m/min

Poste de cisaillement et de nivellement au rouleau
Composé d'un boîtier de machine, d'un dispositif d'entraînement, d'un dispositif de cisaillement, d'un mécanisme d'écrasement des bords, d'un mécanisme de nivellement, d'un système de commande électronique, d'un système pneumatique, etc.
Le disque de cisaillement au rouleau coupe les deux côtés ; disque de coupe en acier à outils allié (résistant aux chocs, résistant à l'usure, longue durée de vie)
Vitesse de cisaillement au rouleau : 2-6 m/min
Puissance d'entraînement : 4 kW

Poste de poinçonnage d'extrémité
Composé d'une base, d'un mécanisme de levage, d'un bâti de poinçonnage, d'une matrice de poinçonnage, d'un vérin de poinçonnage, d'un vérin de levage et d'une station hydraulique
Utilisé pour cisailler les extrémités lâches afin d'assurer l'alignement et la cohérence des bords
Matrice de poinçonnage avec bord biseauté pour réduire la force de poinçonnage
Pression de la machine de poinçonnage : 160 T

Poste de soudage à l'arc sous argon d'extrémité
2 ensembles d'équipements, disposés symétriquement
1 ensemble pour souder l'extrémité avant, 1 ensemble pour souder l'extrémité arrière de la pièce
4 ensembles d'alimentations de soudage à l'arc sous argon Panasonic
Plage de courant : 5-315 A
Vitesse de soudage : 300-600 mm/min

Poste de palettisation
Quantité de stockage par rack de palettisation : 40 pièces
Espacement des palettes : 45 mm
Méthode de saisie : La pince à vérin serre le matériau, la pince tourne à 90 ° pour le placer sur le rack
Méthode de travail du chariot de matériaux : Mouvement pas à pas servo, se déplace vers la position suivante après avoir placé 1 pièce, remplacement manuel du chariot lorsque le rack est plein

Poinçonneuse de tuyaux collecteurs

La poinçonneuse de collecteur indexe automatiquement pour créer jusqu'à 40 paires de fentes sur un tuyau (40 panneaux maximum). Le tuyau est coupé avec 2 fentes rectangulaires spécialement formées par panneau. Le support interne empêche la déformation pendant le poinçonnage. Temps de cycle par poinçon : ~6 secondes.

Montage d'assemblage
Le montage d'assemblage horizontal aide à assembler les panneaux de radiateur aux tuyaux collecteurs. Les panneaux sont placés dans un montage de rack à la machine d'empilage automatique, puis dans le montage. Une extrémité est réglée manuellement pour la longueur, tandis que l'autre extrémité utilise une presse hydraulique pour maintenir et positionner pour le soudage par points.

Table de soudage de bride
Le montage de bride motorisé est conçu pour aligner avec précision les brides de montage sur l'axe central du radiateur. Avec des réglages motorisés pour la longueur du panneau et la profondeur d'assemblage, il permet une reconfiguration rapide pour les changements de production. Le positionnement du servomoteur assure des assemblages précis.

Table de retournement pour l'assemblage du soudage
Le montage de retournement motorisé est conçu pour retourner les éléments du radiateur pour l'assemblage du radiateur, après avoir soudé le tuyau collecteur d'un côté, puis retourner le radiateur pour souder un autre côté.

Autres informations

Détails du produit

Services techniques

La chaîne de production d'ailettes de radiateur de transformateur Trintfar Horse est conforme aux normes internationales et offre un prix plus économique et compétitif.

Schéma de disposition de la chaîne de production d'ailettes de radiateur de transformateur entièrement automatique

Résultats de la production

Adhérez à l'orientation client et fournissez à votre entreprise des services complets avant et après-vente tels que l'installation, la mise en service, la formation et la maintenance.

Service avant-vente :Avant de signer le contrat, l'entreprise fournit aux clients diverses solutions de processus de production et des services de conseil technique pour les équipements.

Installation et mise en service :Conformément au contrat, notre société transportera en toute sécurité l'équipement sur le site d'installation désigné par l'utilisateur dans le délai spécifié et enverra des ingénieurs de service technique pour l'installer sur site. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur de service technique installera et déboggera la machine pour que l'utilisateur puisse l'utiliser, en s'assurant que l'environnement du site d'installation et de mise en service est propre, propre et ordonné.

Formation après-vente: L'entreprise propose une formation technique gratuite (min. 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur. Les principaux sujets comprennent :

-Utilisation du logiciel de contrôle
-Procédures de mise sous tension/hors tension
-Paramètres des panneaux et des logiciels
-Nettoyage et maintenance de base de la machine
-Gestion des pannes matérielles courantes
-Précautions d'utilisation

Maintenance de l'équipement

-Garantie d'un an après l'acceptation finale ;
-Le délai de réponse du service client est de 24 heures ;
-Des réparations payantes sont fournies après la période de garantie.

Non	Nom	Modèle	Qté	Unité
1	Dérouleuse automatique	FJJ-0-0	1	Ensemble
2	Cisaillage de formage au rouleau	CXJ-0-0	1	Ensemble
3	Machine de retournement et d'assemblage	FZJ-0-0	1	Ensemble
4	Machine de soudage par points préalable à double tête	DN60-2C	1	Unité
5	Machine de soudage par points à portique à 12 têtes	LM-12C	1	Unité
6	Machine de soudage de couture double face	2*FVM160-2C	1	Unité
7	Machine de laminage et de nivellement	JPJ-0-0	1	Unité
8	Poinçonneuse d'extrémité	CQJ-0-0	1	Unité
9	Machine de soudage à l'arc sous argon d'extrémité	YHH-4C	2	Unité
10	Empileuse de produits finis	MDJ-0-0	1	Unité
11	Rack de convoyeur	SSJ-0-0	10	Unité

Liste du système de contrôle

Pneumatique	Airtac
Contrôle	Mitsubishi ou Siemens
Systèmes servo	Yaskawa
Roulements linéaires et actionneurs	THK
Hydraulique	Yuci
Électrique	Siemens
