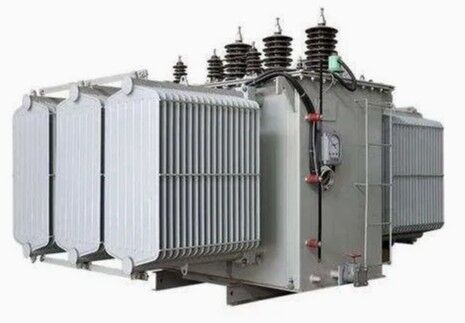

L'usine Trintfar Ventes directes ligne de production de soudage radiateur à grande vitesse / ligne de production de soudage entièrement automatique pour transformateurs de puissance

Image Grand : L'usine Trintfar Ventes directes ligne de production de soudage radiateur à grande vitesse / ligne de production de soudage entièrement automatique pour transformateurs de puissance

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	TRINTFAR
Certification:	CE
Numéro de modèle:	FVM-170KVA

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD 10000-50000 set
Détails d'emballage:	CAISSE EN BOIS
Délai de livraison:	Dans les 90 jours suivant le paiement final
Conditions de paiement:	LC, D/A, D/P, T/T
Capacité d'approvisionnement:	50 par an

Contact

L'usine Trintfar Ventes directes ligne de production de soudage radiateur à grande vitesse / ligne de production de soudage entièrement automatique pour transformateurs de puissance

description de

Capacité des machines ::	120 m/min	Service après garantie:	Support technique vidéo
Niveau automatique:	Automatique	Condition:	Nouveau
Tension:	220V/380V	puissance (w):	220-450KW
Nom:	Ligne de production de radiateurs à plaques d'acier en Chine à haute efficacité	Composants de base ::	PLC, moteur, roulement, boîte de vitesses, moteur, récipient sous pression, engrenage,

Flux de travail

Flux de travail:Décoiling→formage de rouleaux→ presse hydraulique→ retournement → soudage à plusieurs points→ soudage par couture latérale → soudage à la tête → cisaillement latéral → coupe de tête → produit final → machine automatique d'empilement de panneaux

Équipement principal

Station de formage de roulement
Vitesse de roulement: 6 à 14 m/min
Pression réglable Points de fin: presse hydraulique de 315 tonnes
Encodeur rotatif et servo-entraînement pour une précision de longueur/taille des nageoires
Mécanisme de nivellement assure la planéité de la pièce unique
Matériau non laminé placé sur un support de déchargement de 5 tonnes via un chariot de chargement et laminé en feuilles
Puits de tampon facultatif par demande du client

Station de retour et de raccordement
Vitesse de transport: 5 à 15 m/min
Retour à 180° des nageoires du radiateur
Dispositif de retour: support tournant, support de retour, système de transmission, dispositif de retour, dispositif de poussée, etc.
Première feuille atteint la position prédéfinie → retourné à l'opposé du support de transport
Deuxième feuille atteint la position prédéfinie → le dispositif de poussée le déplace sur la première feuille, complétant le joint

Station de soudage pré-spot à double tête
Deux ensembles de dispositifs de pression de soudage par points
Puissance: 60 KVA
Après le retournement et l'assemblage, la machine de soudage pré-spot aligne et fixe les pièces de travail pour le soudage multi-point

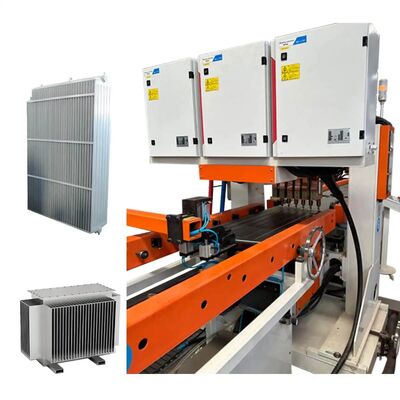

Station de soudage multi-points à gantry
12 ensembles de dispositifs de pression de soudage par points
Tête de soudage à double tête, 6 points par rangée
Énergies de courant alternatif: 12 ensembles
Puissance: 12 * 50 KVA Soudage à double rangée pour une efficacité améliorée

Station de soudage à couture à double face
2 ensembles de soudeuses à couture, disposés symétriquement
4 ensembles de têtes à pression de soudage par couture
2 ensembles d'aliments de soudage à fréquence variable
Puissance: 2 * 160 KVA
Pression maximale: 12 000 N
Mécanisme de transmission différentiel
Vitesse de soudage des coutures: 0-2,8 m/min.

Station de laminage et de nivellement
Composé d'une boîte à machines, d'un dispositif d'entraînement, d'un dispositif de cisaillement, d'un mécanisme de concassage des bords, d'un mécanisme de nivellement, d'un système de contrôle électronique, d'un système pneumatique, etc.
Disque de cisaillement à laminage qui coupe les deux côtés; disque de coupe en acier allié à outils (résistant aux chocs, résistant à l'usure, longue durée de vie)
Vitesse de laminage: 2 à 6 m/min.
Puissance motrice: 4 kW

Station de perçage de bout en bout
Composé d'une base, d'un mécanisme de levage, d'un cadre de perforation, d'une matrice de perforation, d'un cylindre de perforation, d'un cylindre de levage et d'une station hydraulique
Utilisé pour tondre les extrémités lâches afin d'assurer l'alignement et la consistance des bords
Matrice de poinçonnage à béton pour réduire la force de poinçonnage
Pression de la machine à perforer: 160 T

Station de soudage par arc d'argon
2 ensembles d'équipements disposés symétriquement
1 ensemble pour souder l'extrémité avant, 1 ensemble pour souder l'extrémité arrière de la pièce
4 ensembles d'aliments de soudage par arc à argon Panasonic
Variété de courant: 5-315 A
Vélosité de soudage: 300 à 600 mm/min

Station de palettisation
Quantité de stockage par porte-palettes: 40 pièces
Distance entre les palettes: 45 mm
Méthode d'accrochage: matériau des pinces du cylindre, pince tournant 90° pour le placer sur le support
Méthode de fonctionnement du chariot de matériaux: mouvement servo-stepping, passe à la position suivante après avoir placé 1 pièce, remplacement manuel du chariot lorsque le rack est plein

Machines à perforer des tuyaux de tête

La machine de ponçage d'en-tête indexe automatiquement pour créer jusqu'à 40 paires de fentes sur un tuyau (maximum 40 panneaux).Le support interne empêche la déformation lors du poinçonnageTemps de cycle par coup: ~ 6 secondes.

Équipement d'assemblage
Le dispositif d'assemblage horizontal aide à assembler les panneaux de radiateur aux tuyaux d'en-tête.Une extrémité est réglée manuellement pour la longueur, tandis que l'autre extrémité utilise une presse hydraulique pour maintenir et positionner pour le soudage de l'arbre.

Table de soudage des brides
Le dispositif de montage est conçu pour aligner avec précision les brides de montage sur la ligne centrale du radiateur.il permet une reconfiguration rapide pour les changements de productionLe positionnement du servomoteur assure des assemblages précis.

Table tournante pour le soudage d'assemblage
L'appareil de rotation est conçu pour faire tourner les éléments du radiateur pour l'ensemble du radiateur, après avoir soudé le tuyau de tête d'un côté, puis tourner le radiateur pour souder l'autre côté.

Autres informations

Détails du produit

Services techniques

La chaîne de production de radiateurs de transformateurs à cheval de Trintfar répond aux normes internationales et offre un prix plus économique et compétitif.

Diagramme de la ligne de production de la nageoire de radiateur du transformateur entièrement automatique

Résultats de production

Respectez l'orientation client et fournissez à votre entreprise des services complets avant et après-vente tels que l'installation, la mise en service, la formation et la maintenance.

Service de prévente:Avant la signature du contrat, la société fournit à ses clients diverses solutions de processus de production et des services de conseil technique pour les équipements.

Installation et mise en service:Conformément au contrat, notre société transportera en toute sécurité l'équipement au site d'installation désigné par l'utilisateur dans les délais indiqués,et envoyer des ingénieurs du service technique pour l'installer sur place. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur du service technique installera et déboguera la machine pour que l'utilisateur puisse l'utiliser,s'assurer que l'environnement du site d'installation et de mise en service est propre, propre et ordonnée.

Formation après-vente: L'entreprise offre une formation technique gratuite (minimum 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur.

- Contrôle de l'utilisation du logiciel
- Procédures d'allumage/d'arrêt
- paramètres du panneau et du logiciel
- Nettoyage et entretien de base des machines
- Gérer les défaillances matérielles courantes
- Précautions opérationnelles

Maintenance des équipements

- Garantie d'un an après acceptation finale;
- Le temps de réponse du service à la clientèle est de 24 heures;
- Des réparations payantes sont fournies après la période de garantie.

Je ne veux pas.	Nom	Modèle	Quantité utilisée	Unité
1	Machines à déplier automatiquement	Le FJJ-0-0	1	Réglage
2	Machines de cisaillement par laminage	Le numéro de série:	1	Réglage
3	Machines de tournage et d'assemblage	Le FZJ-0-0	1	Réglage
4	Machines de soudage à double tête	DN60-2C	1	Unité
5	Machines de soudage par point à 12 têtes	LM-12C	1	Unité
6	Machines de soudage à couture à double face	2*FVM160-2C	1	Unité
7	Machines de laminage et de nivellement	JPJ-0-0	1	Unité
8	Machines de perçage de bout	Le numéro de série CQJ-0-0	1	Unité
9	Machines de soudage à l'arc à argon	YHH-4C	2	Unité
10	Machines d'empilage de produits finis	Le MDJ-0-0	1	Unité
11	Plateau de convoyeur	Le SSJ-0-0	10	Unité

Liste des systèmes de contrôle

Pneumatiques	Attaque aérienne
Contrôle	Mitsubishi ou Siemens
Systèmes de servo	- Je vous en prie.
Les roulements linéaires et les actionneurs	THK
Pour l'hydraulique	Yuci
Électricité	Le groupe Siemens
