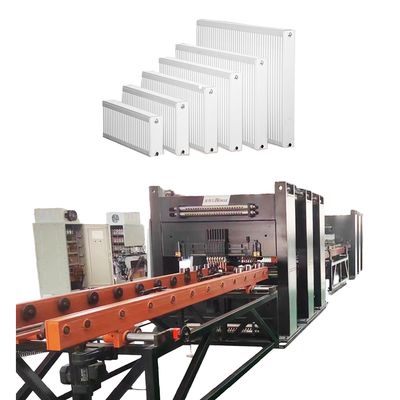

Ligne de production entièrement automatique de radiateurs pour transformateurs de puissance, fabrication industrielle, comprenant des lignes de production entièrement automatiques telles que des presses à chaud, des machines de soudage par points et des robots de palettisation

Image Grand : Ligne de production entièrement automatique de radiateurs pour transformateurs de puissance, fabrication industrielle, comprenant des lignes de production entièrement automatiques telles que des presses à chaud, des machines de soudage par points et des robots de palettisation

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	TRINTFAR
Certification:	CE
Numéro de modèle:	FVM-170KVA

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD 10000-50000 set
Détails d'emballage:	CAISSE EN BOIS
Délai de livraison:	Dans les 90 jours suivant le paiement final
Conditions de paiement:	LC, D/A, D/P, T/T
Capacité d'approvisionnement:	50 par an

Contact

Ligne de production entièrement automatique de radiateurs pour transformateurs de puissance, fabrication industrielle, comprenant des lignes de production entièrement automatiques telles que des presses à chaud, des machines de soudage par points et des robots de palettisation

description de

Capacité des machines ::	120 m/min	Service après garantie:	Support technique vidéo
Niveau automatique:	Automatique	Condition:	Nouveau
Tension:	220V/380V	puissance (w):	220-450KW
Nom:	Ligne de production de radiateurs à plaques d'acier en Chine à haute efficacité	Composants de base ::	PLC, moteur, roulement, boîte de vitesses, moteur, récipient sous pression, engrenage,

Flux de travail

Flux de travail :Déroulage→ profilage→ presse hydraulique→ retournement → soudage multipoint → soudage de joint latéral → soudage de tête → cisaillement latéral → découpe de tête → produit fini → machine de gerbage automatique de panneaux

Équipements principaux

Station de profilage
Vitesse de profilage : 6-14 m/min
Presse hydraulique à poinçon d'extrémité réglable : 315 tonnes
Encodeur rotatif et servomoteur pour la précision de la longueur/taille des ailettes
Le mécanisme de nivellement assure la planéité de chaque pièce
Le matériau déroulé est placé sur un rack de déchargement de 5 tonnes via un chariot de chargement et laminé en feuilles
Fosse tampon en option selon la demande du client

Station de retournement et d'assemblage
Vitesse de convoyage : 5-15 m/min
Retournement à 180° des ailettes de radiateur
Dispositif de retournement : rack rotatif, rack de retournement, système de transmission, dispositif de retournement, dispositif de poussée, etc.
La première feuille atteint la position prédéfinie → retournée sur le rack de convoyage opposé
La deuxième feuille atteint la position prédéfinie → le dispositif de poussée la déplace sur la première feuille, complétant l'assemblage

Station de pré-soudage double tête
Deux ensembles de dispositifs de pression de soudage par points
Puissance : 60 KVA
Après le retournement et l'assemblage, la machine de pré-soudage aligne et fixe les pièces pour le soudage multipoint

Station de soudage multipoint à portique
12 ensembles de dispositifs de pression de soudage par points
Tête de soudage double, 6 points/rangée
Alimentations AC : 12 ensembles
Puissance : 12 * 50 KVA Soudage double rangée pour une meilleure efficacité

Station de soudage de joint double face
2 ensembles de machines de soudage de joint, disposés symétriquement
4 ensembles de têtes de pression de soudage de joint
2 ensembles d'alimentations de soudage à fréquence variable
Puissance : 2 * 160 KVA
Pression maximale : 12 000 N
Mécanisme de transmission différentielle
Vitesse de soudage de joint : 0-2,8 m/min

Station de cisaillement et de nivellement par roulement
Composée d'un bâti machine, d'un dispositif d'entraînement, d'un dispositif de cisaillement, d'un mécanisme de concassage de bord, d'un mécanisme de nivellement, d'un système de commande électronique, d'un système pneumatique, etc.
Le cisaillement par roulement coupe les deux côtés ; le disque de coupe est en acier à outils allié (résistant aux chocs, à l'usure, longue durée de vie)
Vitesse de cisaillement par roulement : 2-6 m/min
Puissance d'entraînement : 4 kW

Station de poinçonnage d'extrémité
Composée d'une base, d'un mécanisme de levage, d'un cadre de poinçonnage, d'une matrice de poinçonnage, d'un vérin de poinçonnage, d'un vérin de levage et d'une station hydraulique
Utilisé pour cisailler les extrémités lâches afin d'assurer l'alignement et la cohérence des bords
Matrice de poinçonnage à bord biseauté pour réduire la force de poinçonnage
Pression de la machine de poinçonnage : 160 T

Station de soudage TIG d'extrémité
2 ensembles d'équipement, disposés symétriquement
1 ensemble pour le soudage de l'extrémité avant, 1 ensemble pour le soudage de l'extrémité arrière de la pièce
4 ensembles d'alimentations de soudage TIG Panasonic
Plage de courant : 5-315 A
Vitesse de soudage : 300-600 mm/min

Station de palettisation
Quantité de stockage par rack de palettisation : 40 pièces
Espacement des palettes : 45 mm
Méthode de préhension : le vérin pince le matériau, la pince tourne à 90° pour le placer sur le rack
Méthode de travail du chariot de matériaux : mouvement pas à pas servo, se déplace vers la position suivante après avoir placé 1 pièce, remplacement manuel du chariot lorsque le rack est plein

Machine de poinçonnage de tuyau de tête

La machine de poinçonnage de tuyau de tête indexe automatiquement pour créer jusqu'à 40 paires de fentes sur un tuyau (max 40 panneaux). Le tuyau est découpé avec 2 fentes rectangulaires spécialement formées par panneau. Un support interne empêche la déformation pendant le poinçonnage. Temps de cycle par poinçon : environ 6 secondes.

Gabarit d'assemblage
Le gabarit d'assemblage horizontal facilite l'assemblage des panneaux de radiateur sur les tuyaux de tête. Les panneaux sont placés dans un gabarit de rack à la machine de gerbage automatisée, puis dans le gabarit. Une extrémité est ajustée manuellement en longueur, tandis que l'autre extrémité utilise une presse hydraulique pour maintenir et positionner pour le soudage par points.

Table de soudage de bride
Le gabarit de montage de bride motorisé est conçu pour aligner avec précision les brides de montage sur l'axe central du radiateur. Avec des réglages motorisés pour la longueur du panneau et la profondeur d'assemblage, il permet une reconfiguration rapide pour les changements de production. Le positionnement par servomoteur assure des assemblages précis.

Table de retournement pour assemblage de soudage
Le gabarit de retournement motorisé est conçu pour retourner les éléments du radiateur pour l'assemblage du radiateur, après avoir soudé le tuyau de tête d'un côté, puis retourner le radiateur pour souder l'autre côté.

Autres informations

Détails du produit

Services techniques

La ligne de production d'ailettes de radiateur pour transformateur Trintfar Horse répond aux normes internationales et offre un prix plus économique et compétitif.

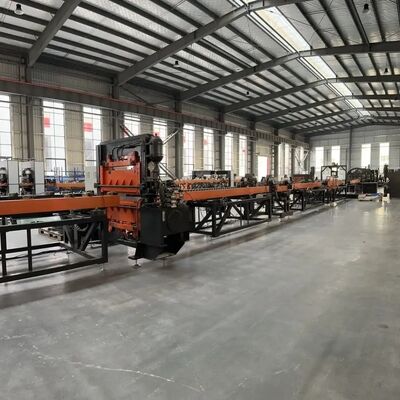

Schéma d'implantation de la ligne de production entièrement automatique d'ailettes de radiateur pour transformateur

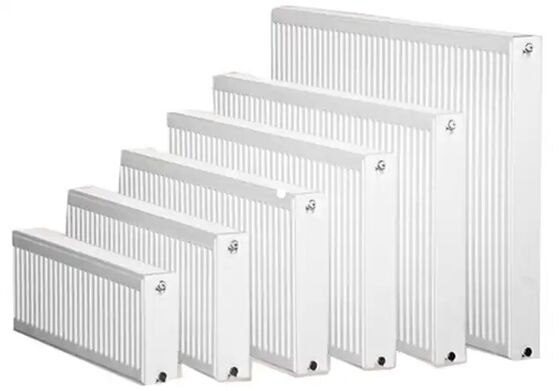

Résultats de production

Adhérer à la centralité du client et fournir à votre entreprise des services complets avant-vente et après-vente tels que l'installation, la mise en service, la formation et la maintenance.

Service avant-vente : Avant la signature du contrat, la société fournit aux clients diverses solutions de processus de production et des services de conseil technique pour les équipements.

Installation et mise en service : Conformément au contrat, notre société transportera en toute sécurité l'équipement sur le site d'installation désigné par l'utilisateur dans le délai spécifié, et enverra des ingénieurs de service technique pour l'installer sur site. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur de service technique installera et déboguera la machine pour l'utilisateur, en veillant à ce que l'environnement du site d'installation et de mise en service soit propre, net et ordonné.

Formation après-vente: La société propose une formation technique gratuite (minimum 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur. Les sujets clés comprennent :

-Utilisation du logiciel de contrôle
-Procédures de mise sous tension/hors tension
-Paramètres du panneau et du logiciel
-Nettoyage et maintenance de base de la machine
-Gestion des pannes matérielles courantes
-Précautions opérationnelles

Maintenance de l'équipement

-Garantie d'un an après acceptation finale ;
-Le temps de réponse du service client est dans les 24 heures ;
-Des réparations payantes sont fournies après la période de garantie.

Non	Nom	Modèle	Qté	Unité
1	Machine de déroulage automatique	FJJ-0-0	1	Ensemble
2	Machine de profilage et de cisaillage	CXJ-0-0	1	Ensemble
3	Machine de retournement et d'assemblage	FZJ-0-0	1	Ensemble
4	Machine de pré-soudage double tête	DN60-2C	1	Unité
5	Machine de soudage par points à 12 têtes à portique	LM-12C	1	Unité
6	Machine de soudage de joint double face	2*FVM160-2C	1	Unité
7	Machine de profilage et de nivellement	JPJ-0-0	1	Unité
8	Machine de poinçonnage d'extrémité	CQJ-0-0	1	Unité
9	Machine de soudage TIG d'extrémité	YHH-4C	2	Unité
10	Machine de gerbage de produits finis	MDJ-0-0	1	Unité
11	Rack de convoyage	SSJ-0-0	10	Unité

Liste des systèmes de contrôle

Pneumatique	Airtac
Contrôle	Mitsubishi ou Siemens
Systèmes Servo	Yaskawa
Roulements linéaires et actionneurs	THK
Hydraulique	Yuci
Électrique	Siemens
