Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine

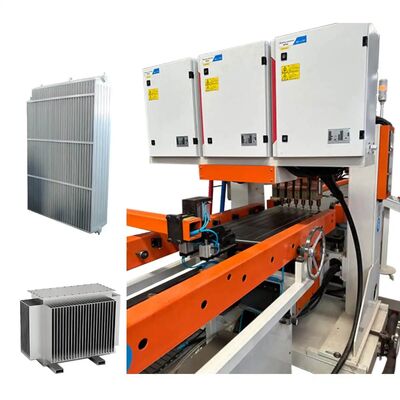

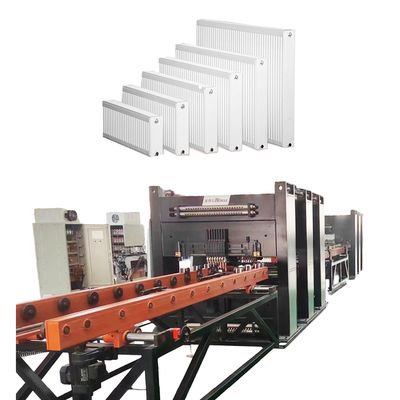

High-speed welding transformer radiator production line - Producing radiator machines - Factory direct sales
Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine

Image Grand :  Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Trintfar
Certification: CE
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: 10000~500000
Détails d'emballage: Supports en bois / étuis en bois
Délai de livraison: 60 ~ 90
Conditions de paiement: LC, D/A, D/P, T/T
Contact

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine

description de
Numéro de modèle.: FVM-170KVA Portée de production: Gamme de produits
Certification: ISO, CE, ABS Service après-vente: Garantie 1 an
Forfait Transport: CAISSE EN BOIS Marque déposée: TRINTFAR



Flux de travail

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 0

Flux de travail :Machine de chargement de treillis de panneau → Machine de chargement et de pressage de bague de canal d'eau → Machine de retournement et d'assemblage 1 → Machine de soudage par pré-pointage de panneau → Machine de soudage multipoint à portique pour panneau → Machine de pré-pointage de feuille de convection → Machine de soudage multipoint à portique pour feuille de convection → Convoyeur de transfert en ligne en U → Machine de soudage de joint double tête côté long → Machine de soudage de joint double tête côté court à portique 1 → Machine de soudage de joint double tête côté court à portique 2 → Machine de nettoyage et de rognage double face → Cisaille → Machine de découpe d'arc à quatre coins → Machine de retournement et d'assemblage 2 → Machine de soudage automatique triple voie double tête → Machine de soudage automatique de crochet de support → Machine automatique de détection d'étanchéité à la pression → Convoyeur de déchargement
Équipements principaux

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 1



Machine de chargement de treillis de panneau

Chargement manuel des matériaux empilés sur des chariots de plateforme d'alimentation à l'aide de la grue, avec deux positions de placement de matériaux de chaque côté.
La pince de treillis saisit automatiquement les matériaux des deux côtés du chariot de plaque et les place sur la ligne de convoyage.
Le mécanisme de positionnement central aligne le panneau sur le convoyeur.
Le mécanisme entraîné par servomoteur déplace la plaque vers la machine de pré-pointage pour le soudage par points des deux côtés.

Machine de chargement et de pressage de bague de canal d'eau

La bague de canal d'eau utilise une alimentation par plaque vibrante avec un système à double voie.
Deux têtes de pressage de chaque côté pressent les bagues de canal d'eau sur les côtés avant et arrière.
La transmission des matériaux utilise une alimentation par rouleaux motorisés.

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 2

Machine de retournement et d'assemblage

Retournement rapide et précis.
Chaînes de haute qualité pour la transmission ; moteur réducteur de 400W comme entraînement.
Moteur réducteur avec capteur pour un positionnement précis du retournement.
Contrôle automatique, aucune intervention manuelle.
Comprend un corps de retournement, un dispositif de chargement, une console électrique, un système d'exploitation et une clôture de sécurité. S'adapte à diverses exigences de retournement de produits, assurant un transfert de matériaux sûr, fluide et efficace entre les opérations.

Machine de pré-pointage de panneau

Le panneau s'écoule automatiquement vers la position d'arrêt de soudage sur le rack du convoyeur, et les soudeurs des deux côtés commencent le pré-pointage. Pré-pointage requis pour une seule rangée. Utilise 1 jeu d'alimentation AC DN75.

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 3

Machine de soudage multipoint à portique pour panneau

3 machines de soudage multipoint à portique pour le soudage. Chaque unité a 18 jeux de joints de soudage à cylindre. Source d'alimentation de soudage AC pour souder une rangée de points de soudure à la fois. Le servomoteur à liaison rapide alimente la pince pour fournir la plaque de canal d'eau.

Machine de pré-pointage de feuille de convection

Feuille de convection chargée manuellement sur le guide d'outillage en ligne. Soudage effectué à l'aide d'une machine de pré-pointage à portique à 4 têtes. Les matériaux sont poussés manuellement dans la première rangée de positions pré-pointées pour le soudage. L'équipement se décale automatiquement pour les points de soudage restants.

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 4

Machine de soudage multipoint à portique pour feuille de convection

Chemin prédéfini : La feuille de convection suit un chemin prédéfini dans le guide d'outillage.
Soudage à double portique : 2 soudeuses multipoint à portique.
Joints pneumatiques : 16 jeux par unité.
Alimentation AC : AC et unilatéral pour le soudage de rangée.
Servomoteur : Servomoteur à haute vitesse alimente la pince pour la plaque de canal d'eau.

Convoyeur de transfert en ligne en U

Utilise un rack de convoyeur à rouleaux pour transférer les matériaux dans une disposition en U.
Efficacité spatiale : La forme en U permet d'économiser de l'espace et d'optimiser le processus.
Facilité d'utilisation : Portée de travail plus petite, pratique, réduit l'intensité.

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 5

Machine de soudage de joint double tête côté long

Soudage simultané : Soude les deux côtés longs en même temps.
Alimentation : AC moyenne fréquence de 300KVA pour un soudage stable à long terme.

Machine de soudage de joint double tête côté court à portique 2 ensembles

Utilise une source d'alimentation de soudage AC moyenne fréquence pour assurer un soudage très stable pendant une longue période.

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 6

Machine de nettoyage et de rognage double face

Nettoie et rogne les produits soudés sur le côté long.

Cisaille

Processus de coupe : Effectue la coupe sur les matériaux requis.
Matériau de la lame : Lame en acier blanc.
Méthode de coupe : Coupe aux ciseaux.

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 7

Machine de découpe d'arc à quatre coins

Mise en forme des coins : Coupe les coins vifs pour former des bords arrondis.
Matériau de la lame : Acier blanc.
Méthode de coupe : Perforation hydraulique.

Machine de soudage automatique triple voie double tête

Puissance de soudage : Source d'alimentation moyenne fréquence MD80.
Flux de matériaux : Canaux double face pour l'accostage et le retournement. Méthode de convoyage : Plaque de chaîne pour le transport des matériaux à triple voie. Alimentation automatique : Pince et positionnement de soudage pour un fonctionnement précis.

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 8

Machine de soudage automatique de crochet de support

Puissance de soudage : Source d'alimentation moyenne fréquence MD40.
Méthode d'alimentation : Empilage par clips pour l'alimentation des matériaux.
Chargement : La pince pneumatique charge les matériaux à la position de soudage.

Machine automatique de détection d'étanchéité à la pression

Pression de test : 10 bars.
Méthode de test : Test de pression automatique dans un réservoir d'eau.
Autres informations
Détails du produit Services techniques
Schéma de disposition en retour en U de la ligne de production de radiateurs en panneaux d'acier Adhérer à la centralité du client et fournir à votre entreprise des services complets avant-vente et après-vente tels que l'installation, la mise en service, la formation et la maintenance.
Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 9 Service avant-vente : Avant la signature du contrat, l'entreprise fournit aux clients diverses solutions de processus de production et des services de conseil technique pour les équipements.
Résultats de production Installation et mise en service : Conformément au contrat, notre entreprise transportera en toute sécurité l'équipement sur le site d'installation désigné par l'utilisateur dans le délai spécifié, et enverra des ingénieurs de service technique pour l'installer sur site. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur de service technique installera et déboguera la machine pour l'utilisateur, garantissant que l'environnement du site d'installation et de mise en service est propre, net et ordonné.
Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine 10 Formation après-vente : L'entreprise propose une formation technique gratuite (minimum 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur. Les sujets clés comprennent :
- Utilisation du logiciel de contrôle - Procédures de mise sous tension/hors tension
- Réglages des paramètres du panneau et du logiciel
- Nettoyage et maintenance de base de la machine
- Gestion des pannes matérielles courantes
- Précautions d'exploitation
Maintenance de l'équipement
- Garantie d'un an après acceptation finale ;
- Le temps de réponse du service client est dans les 24 heures ;
- Des réparations payantes sont fournies après la période de garantie.

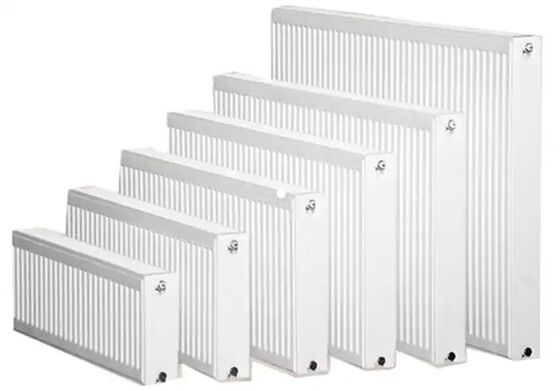

N° Nom Matériau Remarques
1 Panneau Plaque d'acier laminée à froid Épaisseur 1,1 mm
2 Plaque de convection Plaque d'acier laminée à froid Épaisseur 0,3 mm
3 Type d'interface   4x interface à filetage intérieur G 1/2
4 Longueur du produit   400-3000 mm
5 Largeur du produit   300/400/500/600/900 mm

Liste de configuration de l'équipement



N° Nom de l'équipement Modèle Quantité Unité
1 Machine de chargement de treillis de panneau HJ-0-0 1 ensemble
2 Machine de chargement et de pressage de bague de canal d'eau YZJ-0-0 1 ensemble
3 Machine de retournement et d'assemblage 1 FZJ-0-0 1 ensemble
4 Machine de pré-pointage de panneau DN75-2C 1 ensemble
5 Machine de soudage multipoint à portique pour panneau 10*DN60-36C 3 ensemble
6 Machine de pré-pointage de feuille de convection 2*DN63-4C 1 ensemble
7 Machine de soudage multipoint à portique pour feuille de convection 4*DN63-16C 3 ensemble
8 Convoyeur de transfert en ligne en U ZJG-0-0 1 ensemble
9 Machine de soudage de joint double tête côté long 2*FVM300-2C 1 ensemble
10 Machine de soudage de joint double tête côté court à portique 1 2*FVM300-2C 1 ensemble
11 Machine de soudage de joint double tête côté court à portique 2 2*FVM300-2C 1 ensemble
12 Machine de nettoyage et de rognage double face XBJ-0-0 1 ensemble
13 Cisaille JCJ-0-0 1 ensemble
14 Machine de découpe d'arc à quatre coins QJJ-0-0 1 ensemble
15 Machine de retournement et d'assemblage 2 FZJ-0-0 1 ensemble
16 Machine de soudage automatique triple voie double tête 2*MD80-2C 1 ensemble
17 Machine de soudage automatique de crochet de support 2*MD40-4C 1 ensemble
18 Machine automatique de détection d'étanchéité à la pression JCJ-0-0 1 ensemble
19 Convoyeur de déchargement SSJ-0-0 1 ensemble



Configuration eau, électricité et gaz

Projet Paramètres
Distribution totale de puissance 1600KVA (La puissance totale réelle utilisée est d'environ 1000KVA)
Pression de la source de gaz 0.6MPa
Pression de la source d'eau 0.15MPa~0.30MPa
Exigences de la source d'air comprimé 1000L/min
Débit d'eau total 1200L/min
Encombrement de l'équipement longueur*largeur env. 60m*10m
