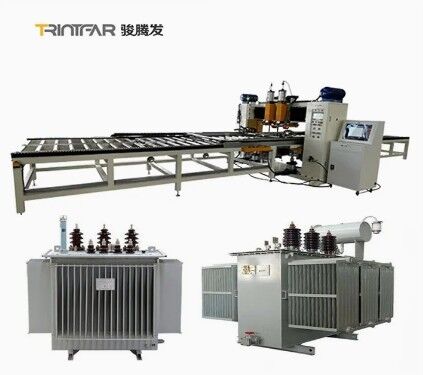

Ligne de production automatique de refroidissement par soudage à la nageoire des transformateurs électriques - Équipement à grande vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidissement à plaque

Ligne de production automatique de refroidissement par soudage à la nageoire des transformateurs électriques - Équipement à grande vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidissement à plaque

Ligne de production automatique de refroidissement par soudage à la nageoire des transformateurs électriques - Équipement à grande vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidissement à plaque

Ligne de production automatique de refroidissement par soudage à la nageoire des transformateurs électriques - Équipement à grande vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidissement à plaque

Ligne de production automatique de refroidissement par soudage à la nageoire des transformateurs électriques - Équipement à grande vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidissement à plaque

Image Grand : Ligne de production automatique de refroidissement par soudage à la nageoire des transformateurs électriques - Équipement à grande vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidissement à plaque

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Trintfar
Certification:	CE

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	10000~500000
Détails d'emballage:	Supports en bois / étuis en bois
Délai de livraison:	60 ~ 90
Conditions de paiement:	LC, D/A, D/P, T/T

Contact

Ligne de production automatique de refroidissement par soudage à la nageoire des transformateurs électriques - Équipement à grande vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidissement à plaque

description de

Numéro de modèle.:	FVM-170KVA	Portée de production:	Gamme de produits
Certification:	ISO, CE, ABS	Service après-vente:	Garantie 1 an
Forfait Transport:	boîte en bois	Marque déposée:	TRINTFAR
Mettre en évidence:	ligne de production de soudage par aileron de transformateur électrique , équipement de fabrication de refroidisseurs à grande vitesse , ligne de production de refroidissement de type plaque

Flux de travail

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Flux de travail :Machine de chargement de fermes de panneaux → Machine de chargement et de pressage d'anneaux de canal d'eau → Machine de tournage et d'assemblage 1 → Machine de soudage de pré-positionnement de panneaux → Machine de soudage multi-points à portique de panneaux → Machine de soudage par points de pré-tôle à convection → Machine de soudage multi-points à portique de tôle à convection → Convoyeur de transfert de ligne en forme de U → Machine de soudage continu à double tête sur les côtés longs → Machine à souder les joints latéraux courts à double tête à portique 1 → Machine à souder les joints latéraux courts à double tête à portique 2 → Machine de nettoyage et de découpage des deux côtés → Cisaille → Machine de découpe à l'arc aux quatre coins → Machine de tournage et d'assemblage 2 → Machine de soudage automatique à trois voies à double tête → Machine de soudage automatique à crochet de support → Machine de détection automatique d'étanchéité à l'air sous pression → Convoyeur de déchargement
Principaux équipements

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Machine de chargement de fermes de panneaux

Chargement manuel des matériaux empilés sur les wagons à plate-forme d'alimentation à l'aide du wagon-flèche, avec deux positions de placement des matériaux de chaque côté.
La pince à ferme saisit automatiquement les matériaux des deux côtés du chariot à plaques et les place sur la ligne de convoyeur.
Le mécanisme de positionnement de serrage central aligne le panneau sur le convoyeur.
Un mécanisme servomoteur déplace la planche vers la machine de pré-soudage par points pour le soudage par points des deux côtés.

Machine de chargement et de pressage d'anneaux de canal d'eau

L'anneau de voie navigable utilise une alimentation par plaque vibrante avec un système à double voie.
Deux têtes de pression de chaque côté pressent les anneaux de navigation sur les côtés avant et arrière.
La transmission du matériau utilise une alimentation par rouleaux motorisés.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Machine de tournage et d'assemblage

Retournement rapide et précis.
Chaînes de transmission de haute qualité ; Moteur réducteur de 400 W comme entraînement.
Motoréducteur avec capteur pour un positionnement précis en rotation.
Contrôle automatique, aucune intervention manuelle.
Se compose d'un corps tournant, d'un dispositif de chargement, d'une console électrique, d'un système d'exploitation et d'une barrière de sécurité. S'adapte aux diverses exigences de tournage des produits, garantissant un transfert de matériau sûr, fluide et efficace entre les opérations.

Machine à souder le positionnement des panneaux par points

Le panneau se dirige automatiquement vers la position d'arrêt de soudage sur le support du convoyeur et les soudeurs des deux côtés commencent le pré-soudage par points. Soudage préalable par points requis pour une seule rangée. Utilise 1 jeu d’alimentation AC DN75.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Machine de soudage multi-points à portique de panneaux

3 postes de soudage multi-points à portique pour le soudage. Chaque unité dispose de 18 jeux de joints de soudage de cylindres. Source d'alimentation de soudage CA pour souder une rangée de joints de soudure à la fois. Le moteur pas à pas à servomoteur à grande vitesse fait avancer la pince pour alimenter la plaque de canal d'eau.

Machine de pré-soudage par points de feuilles par convection

Feuille de convection chargée manuellement sur le guide d'outillage en ligne. Soudure réalisée à l'aide d'une machine de pré-pointage à portique 4 têtes. Matériaux poussés manuellement dans la première rangée de positions pré-pointées pour le soudage. L'équipement se déplace automatiquement pour les points de soudage restants.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Machine de soudage multi-points à portique de tôles à convection

Chemin prédéfini : La feuille de convection suit un chemin prédéfini dans le guide d'outillage.
Soudage à double portique : 2 soudeuses multi-points à portique.
Joints pneumatiques : 16 ensembles par unité.
Alimentation CA : AC et simple face pour le soudage en rangée.
Servomoteur pas à pas : Le servomoteur pas à pas à grande vitesse alimente la pince pour la plaque de canal d'eau.

Convoyeur de transfert de ligne en forme de U

Utilisez un support convoyeur à rouleaux pour transférer les matériaux selon une disposition en forme de U.
Efficacité spatiale : la forme en U permet d'économiser de l'espace et d'optimiser le processus.
Facilité d'utilisation : Une portée de travail plus petite, pratique, réduit l'intensité.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Machine à souder les joints à double tête sur les côtés longs

Soudage simultané : Soudez les deux côtés longs en même temps.
Alimentation : AC moyenne fréquence 300KVA pour un soudage stable à long terme.

Machine à souder les joints latéraux courts à double tête à portique, 2 jeux

Utilisez une source d'alimentation de soudage CA moyenne fréquence pour garantir un soudage très stable pendant une longue période.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Machine de nettoyage et de coupe double face

Nettoyer et découper les produits soudés sur les côtés longs.

Cisaille

Processus de coupe : Effectuer la découpe des matériaux requis.
Matériau du coupeur : Lame en acier blanc.
Méthode de coupe : Coupe aux ciseaux.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Machine de découpe à l'arc aux quatre coins

Façonnage des coins : Coupez les coins pointus pour former des bords arrondis.
Matériau du coupeur : Acier blanc.
Méthode de coupe : Poinçonnage hydraulique.

Machine à souder automatique à trois voies et double tête

Puissance de soudage : Source d'alimentation MD80 moyenne fréquence.
Flux de matériaux : Canaux double face pour l'amarrage et le retournement. Méthode de transport : Plateau à chaîne pour le transport de matériaux à trois voies. Alimentation automatique : Positionnement de la pince et du soudage pour un fonctionnement précis.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Machine à souder automatique à crochet de support

Puissance de soudage : Source d'alimentation MD40 moyenne fréquence.
Méthode d'alimentation : Empilage à clips pour l'alimentation du matériau.
Chargement: La pince pneumatique charge les matériaux en position de soudage.

Machine de détection automatique d'étanchéité à l'air et à la pression

Pression d'essai : 10 barres.
Méthode d'essai : Test de pression automatique dans le réservoir d'eau.

Autres informations

Détails du produit

Services techniques

Chaîne de production de radiateurs à panneaux en acier Schéma de disposition de retour en forme de U

Adhérez à l’orientation client et fournissez à votre entreprise des services complets avant-vente et après-vente tels que l’installation, la mise en service, la formation et la maintenance.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Service avant-vente : Avant de signer le contrat, l'entreprise propose à ses clients diverses solutions de processus de production et des services de conseil technique pour les équipements.

Résultats de production

Installation et mise en service : Conformément au contrat, notre société transportera en toute sécurité l'équipement jusqu'au site d'installation désigné par l'utilisateur dans le délai spécifié et enverra des ingénieurs du service technique pour l'installer sur place. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur du service technique installera et déboguera la machine pour que l'utilisateur puisse l'utiliser, en s'assurant que l'environnement du site d'installation et de mise en service est soigné, propre et ordonné.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Formation après-vente : L'entreprise propose une formation technique gratuite (min. 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur. Les sujets clés incluent :
-Utilisation du logiciel de contrôle -Procédures de mise sous/hors tension
-Réglages des paramètres du panneau et du logiciel
-Nettoyage et entretien de base de la machine
-Gestion des pannes matérielles courantes
-Précautions opérationnelles
Entretien des équipements
-Garantie d'un an après acceptation définitive ;
-Le délai de réponse du service client est de 24 heures ;
-Les réparations payantes sont fournies après la période de garantie.

NON	Nom	Matériel	Remarques
1	Panneau	Tôle d'acier laminée à froid	1,1 mm d'épaisseur
2	Plaque à convection	Tôle d'acier laminée à froid	0,3 mm d'épaisseur
3	Type d'interface		Interface à filetage interne 4x G 1/2
4	Longueur du produit		400-3000 millimètres
5	Largeur du produit		300/400/500/600/900mm

Liste de configuration de l'équipement

NON	Nom de l'équipement	Modèle	Quantité	Unité
1	Machine de chargement de fermes de panneaux	HJ-0-0	1	ensemble
2	Machine de chargement et de pressage d'anneaux de canal d'eau	YZJ-0-0	1	ensemble
3	Machine de tournage et d'assemblage 1	FZJ-0-0	1	ensemble
4	Machine à souder le positionnement des panneaux par points	DN75-2C	1	ensemble
5	Machine de soudage multi-points à portique de panneaux	10*DN60-36C	3	ensemble
6	Machine de pré-soudage par points de feuilles par convection	2*DN63-4C	1	ensemble
7	Machine de soudage multi-points à portique de tôles à convection	4*DN63-16C	3	ensemble
8	Convoyeur de transfert de ligne en forme de U	ZJG-0-0	1	ensemble
9	Machine à souder les joints à double tête sur les côtés longs	2 * FVM300-2C	1	ensemble
10	Machine à souder les joints latéraux courts à double tête à portique 1	2 * FVM300-2C	1	ensemble
11	Machine à souder les joints latéraux courts à double tête à portique 2	2 * FVM300-2C	1	ensemble
12	Machine de nettoyage et de coupe double face	XBJ-0-0	1	ensemble
13	Cisaille	JCJ-0-0	1	ensemble
14	Machine de découpe à l'arc aux quatre coins	QJJ-0-0	1	ensemble
15	Machine de tournage et d'assemblage 2	FZJ-0-0	1	ensemble
16	Machine à souder automatique à trois voies et double tête	2 * MD80-2C	1	ensemble
17	Machine à souder automatique à crochet de support	2 * MD40-4C	1	ensemble
18	Machine de détection automatique d'étanchéité à l'air et à la pression	JCJ-0-0	1	ensemble
19	Convoyeur de déchargement	SSJ-0-0	1	ensemble

Configuration eau, électricité et gaz

Projet	Paramètres
Répartition totale de l'énergie	1600KVA (la puissance totale réelle utilisée est d'environ 1000KVA)
Pression de la source de gaz	0,6MPa
Pression de la source d'eau	0,15MPa~0,30MPa
Exigences relatives à la source d'air comprimé	1000L/min
Débit d'eau total	1200L/min
Longueur d'occupation de l'équipement*largeur env.	60 m*10 m

Produit Tag:

Chaîne de production de radiateur de transformateur,

Machine de production de nageoires de radiateur de transformateur,

Ligne de production de nageoires ondulées

Coordonnées

Shanghai Trintfar Intelligent Equipment Co., Ltd.

Personne à contacter: Mr. tianwei

Téléphone: +8615216883036

Autres Produits

Ligne de production automatique pour refroidisseurs de transformateurs de puissance - Équipement pour la fabrication à grande vitesse de refroidisseurs - Ligne de production de refroidisseurs de type plaque

Ligne de production automatique pour refroidisseurs de transformateurs de puissance - Équipement pour la fabrication à grande vitesse de refroidisseurs - Ligne de production de refroidisseurs de type plaque

Numéro de modèle.: FVM-170KVA

Portée de production: Gamme de produits

Certification: ISO, CE, ABS

Service après-vente: Garantie 1 an

Ligne de production automatique pour refroidisseurs de transformateurs de puissance - Équipement haute vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidisseurs de type plaque

Ligne de production automatique pour refroidisseurs de transformateurs de puissance - Équipement haute vitesse pour la fabrication de refroidisseurs - Ligne de production de refroidisseurs de type plaque

Numéro de modèle.: FVM-170KVA

Portée de production: Gamme de produits

Certification: ISO, CE, ABS

Service après-vente: Garantie 1 an

Ligne de production automatique pour radiateurs de transformateurs de puissance - Équipement haute vitesse pour la fabrication de radiateurs

Ligne de production automatique pour radiateurs de transformateurs de puissance - Équipement haute vitesse pour la fabrication de radiateurs

Numéro de modèle.: FVM-170KVA

Portée de production: Gamme de produits

Certification: ISO, CE, ABS

Service après-vente: Garantie 1 an

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine

Ligne de production de radiateurs de transformateurs de soudage à haute vitesse - Production de machines à radiateurs - Vente directe d'usine

Numéro de modèle.: FVM-170KVA

Portée de production: Gamme de produits

Certification: ISO, CE, ABS

Service après-vente: Garantie 1 an

Ligne de production automatique de refroidissement par soudage des ailerons des transformateurs de puissance - équipement à grande vitesse pour la fabrication de refroidisseurs - ligne de production de refroidissement des plaques

Ligne de production automatique de refroidissement par soudage des ailerons des transformateurs de puissance - équipement à grande vitesse pour la fabrication de refroidisseurs - ligne de production de refroidissement des plaques

Numéro de modèle.: FVM-170KVA

Portée de production: Gamme de produits

Certification: ISO, CE, ABS

Service après-vente: Garantie 1 an

À propos

Machines de soudage par points: Serrures de porte de compresseur accrochant la machine de soudure de Projection Semi Automatic de soudeuse de tache; Machines de soudage par points d'inverseur de C.C de machine de soudure d'inverseur de C.C de MF 120KA; machine automatique de soudage par points en aluminium

Soudeuse de stockage d'énergie: Machine de Resistance Point Welding de soudeuse de tache de vis et d'écrou de couverture supérieure de compresseur; Soudeuse intelligente adaptée aux besoins du client de tache de résistance de condensateur pneumatique de machine de soudage par points; Serrures de porte de compresseur Inverseur de fréquence Stockage d'énergie automatique Machines de soudage

LAISSEZ UN MESSAGE

Politique de confidentialité | Chine Bon Qualité Machines de soudage par points Fournisseur. © 2022 - 2026 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
