Ligne de production de radiateurs de panneaux d'acier Trintfar Épaisseur de nageoire personnalisable

Ligne de production de radiateurs de panneaux d'acier Trintfar Épaisseur de nageoire personnalisable

Ligne de production de radiateurs de panneaux d'acier Trintfar Épaisseur de nageoire personnalisable

Ligne de production de radiateurs de panneaux d'acier Trintfar Épaisseur de nageoire personnalisable

Ligne de production de radiateurs de panneaux d'acier Trintfar Épaisseur de nageoire personnalisable

Image Grand : Ligne de production de radiateurs de panneaux d'acier Trintfar Épaisseur de nageoire personnalisable

Détails sur le produit:

Place of Origin:	China
Nom de marque:	Trintfar
Certification:	CE

Conditions de paiement et expédition:

Minimum Order Quantity:	1
Prix:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

Contact

Ligne de production de radiateurs de panneaux d'acier Trintfar Épaisseur de nageoire personnalisable

description de

PLC control system:

used to control all aspects of the production line.

MES System:

Manufacturing execution system for production management and scheduling.

Fin Thicknessea:

Customizable

On-line inspection system:

real-time monitoring of quality in the production process

Mettre en évidence:

Ligne de production de radiateurs Trintfar

,

Ligne de production de radiateurs à panneaux d'acier Trintfar

Décrits du produit

Trintfar a développé des lignes de production automatisées pour les dissipateurs de chaleur de plaques dans le secteur industriel.la production est efficace et stableCette ligne de production comprend un servo-moteur, un équipement de soudage électrique, un équipement de soudage à moyenne fréquence, un contrôle PLC et d'autres composants.d'une épaisseur n'excédant pas 1 mm,L'automatisation peut être produite en continu pendant 24 heures sans impact, ce qui est une solution efficace pour la nécessité de la production en série de machines à plaques.

Flux de travail

Flux de travail:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Équipement principal

Machines de chargement de treillis de panneaux

Chargement manuel des matériaux empilés sur les voitures de plateforme d'alimentation à l'aide de la voiture à rampe, avec deux positions de placement des matériaux de chaque côté.

La pince à tresse attrape automatiquement les matériaux des deux côtés du wagon à plaques et les place sur le convoyeur.

Le mécanisme de positionnement de serrage central aligne le panneau sur le convoyeur.

Le mécanisme servo-alimenté déplace la planche vers la machine de soudage pré-spot pour le soudage par points des deux côtés.

Machines de chargement et de pressage des anneaux de canaux d'eau

L'anneau de la voie navigable utilise une alimentation à plaques vibrantes avec un système à double voie.

Deux têtes de pressage de chaque côté pressent les anneaux de la voie d'eau sur les côtés avant et arrière.

La transmission du matériau utilise une alimentation à rouleaux motorisés.

Machines de tournage et d'assemblage

Un retour rapide et précis.

Chaînes de transmission de haute qualité; moteur de réduction de 400 W comme entraînement.

Moteur de réduction des engrenages avec capteur pour un positionnement de virage précis.

Contrôle automatique, aucune intervention manuelle.

Il se compose d'un corps tournant, d'un dispositif de chargement, d'une console électrique, d'un système d'exploitation et d'une clôture de sécurité.et le transfert efficace de matériaux entre les opérations.

Machine de soudage à positionnement pré-spot

Le panneau passe automatiquement à la position d'arrêt de soudage sur le porte-conteneurs, et les soudeurs des deux côtés commencent le soudage pré-spot.

Le soudage pré-spot n'est requis que pour une seule rangée.

Utilise un ensemble d'alimentation AC DN75.

Machine de soudage multi-points à portique de panneaux

3 machines de soudage multi-points pour le soudage.

Chaque unité dispose de 18 ensembles de joints de soudage de cylindres.

Source d'alimentation de soudage à courant alternatif pour souder une rangée de joints de soudure à la fois.

Le servo-stepper à liaison à grande vitesse alimente la pince vers l'avant pour alimenter la plaque du canal d'eau.

Machines de soudage pré-spot de tôles par convection

La feuille de convection est chargée manuellement sur le guide d'outillage en ligne.

Le soudage est effectué à l'aide d'une machine de soudage pré-spot à 4 têtes.

Matériaux poussés manuellement dans la première rangée de positions prédéfinies pour le soudage.

L'équipement se déplace automatiquement pour les points de soudage restants.

Machines de soudage à plusieurs points à porte à feuille de convection

Chemin prédéfini: La feuille de convection suit un chemin prédéfini dans le guide de l'outillage.

Soudage à double gantry: 2 soudeurs à plusieurs points à portique.

Les joints pneumatiques: 16 ensembles par unité.

Appareil électrique à courant alternatif: AC & à une face pour le soudage en rangée.

Servo-étapeur: Servo pas à pas à grande vitesse alimente le pinceau pour la plaque du canal d'eau.

Conveyeur à lignes en forme de U

Utilisez un porte-roulettes pour transporter des matériaux en forme de U.

Efficacité de l'espace: la forme en U économise de l'espace, optimise le processus.

Facilité d'utilisation: plus petite portée pour le travailleur, plus pratique, réduit l'intensité.

Machines de soudage à double tête à couture latérale longue

Soudage simultané: souder les deux côtés à la fois.

Énergie: 300 KVA CA à fréquence moyenne pour une soudure stable à long terme.

Machine de soudage à double tête à couture de côté courte 2 Ensemble

Utiliser une source d'alimentation de soudage à courant alternatif à fréquence moyenne pour assurer une soudure très stable pendant une longue période.

Machines de nettoyage et de découpage à deux côtés

Nettoyer et couper les produits soudés à long côté.

Machines à cisailler

Processus de coupe: effectuer la découpe des matériaux requis.

Matériau du coupeurUne lame blanche en acier.

Méthode de coupeCouper avec des ciseaux.

machines à découper à l'arc à quatre angles

Formation des coins: Couper les coins tranchants pour former des bords arrondis.

Matériau du coupeurL'acier blanc.

Méthode de coupe- Percussion hydraulique.

Machines de soudage automatique à double tête à trois voies

Puissance de soudageSource d'alimentation MD80 à fréquence moyenne.

Flux de matières: canaux à double face pour l'amarrage et le virage.

Méthode de transport: Plaque en chaîne pour le transport de matières à trois voies.

Nourrissage automatique: positionnement de la pince et du soudage pour un fonctionnement précis.

Machine de soudage automatique à crochet de support

Puissance de soudageSource d'alimentation MD40 à fréquence moyenne.

Méthode d'alimentation: empilage par pinceau pour l'alimentation du matériel.

Chargement: Une pince pneumatique charge les matériaux en position de soudage.

Appareil de détection automatique de l'étanchéité à l'air sous pression

Pression d'essai10 bar. Je vous en prie.

Méthode d'essai: Essai automatique de pression dans le réservoir d'eau.

Autres informations

Détails du produit

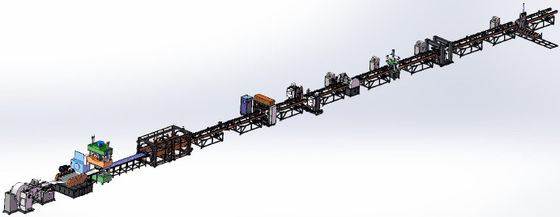

Ligne de production de radiateurs en acier en forme de UDiagramme

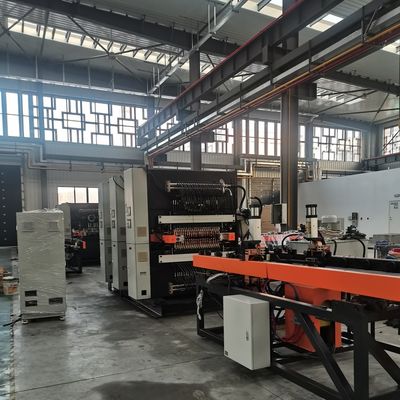

Résultats de production

Ligne de production de radiateurs de panneaux d'acier Trintfar Épaisseur de nageoire personnalisable 18

- Je ne sais pas.	Nom	Matériel	Les notes
1	Panneau	Plaques d'acier laminées à froid	1Épaisseur de 0,1 mm
2	Plaque de convection	Plaques d'acier laminées à froid	0épaisseur de 0,3 mm
3	Type d'interface		4x G 1/2 interface interne du fil
4	Longueur du produit		400 à 3000 mm
5	Largeur du produit		Pour les véhicules à moteur électrique

Liste de configuration des équipements

- Je ne sais pas.	Nom de l'équipement	Modèle	Quantité	Unité
1	Machines de chargement de treillis de panneaux	HJ-0-0	1	ensemble
2	Machines de chargement et de pressage des anneaux de canaux d'eau	YZJ-0-0	1	ensemble
3	Machines de tournage et d'assemblage 1	Le FZJ-0-0	1	ensemble
4	Machine de soudage à positionnement pré-spot	DN75-2C	1	ensemble
5	Machine de soudage multi-points à portique de panneaux	10*DN60 à 36C	3	ensemble
6	Machines de soudage pré-spot de tôles par convection	2*DN63 à 4C	1	ensemble
7	Machines de soudage à plusieurs points à porte à feuille de convection	4*DN63-16C	3	ensemble
8	Conveyeur à lignes en forme de U	ZJG-0-0	1	ensemble
9	Machines de soudage à double tête à couture latérale longue	2*FVM300 à 2C	1	ensemble
10	Machine de soudage à couture de côté courte à double tête à gantry 1	2*FVM300 à 2C	1	ensemble
11	Machine de soudage à double tête à couture de côté courte 2	2*FVM300 à 2C	1	ensemble
12	Machines de nettoyage et de découpage à deux côtés	Le XBJ-0-0	1	ensemble
13	Machines à cisailler	JCJ-0-0	1	ensemble
14	machines à découper à l'arc à quatre angles	Je ne sais pas.	1	ensemble
15	Machines de tournage et d'assemblage 2	Le FZJ-0-0	1	ensemble
16	Machines de soudage automatique à double tête à trois voies	2*MD80-2C	1	ensemble
17	Machine de soudage automatique à crochet de support	2*MD40-4C	1	ensemble
18	Appareil de détection automatique de l'étanchéité à l'air sous pression	JCJ-0-0	1	ensemble
19	Convecteur de déchargement	Le SSJ-0-0	1	ensemble

Configuration de l'eau, de l'électricité et du gaz

Projet	Paramètres
Distribution totale de la puissance	1600 KVA (la puissance totale réelle utilisée est d'environ 1000 KVA)
Pression de la source de gaz	0.6 MPa
Pression de la source d'eau	00,15 MPa à 0,30 MPa
Exigences relatives aux sources d'air comprimé	Pour les appareils de traitement des gaz:
Débit total d'eau	1200 L/min
Longueur*largeur d'occupation des équipements approx.	60 m*10 m
