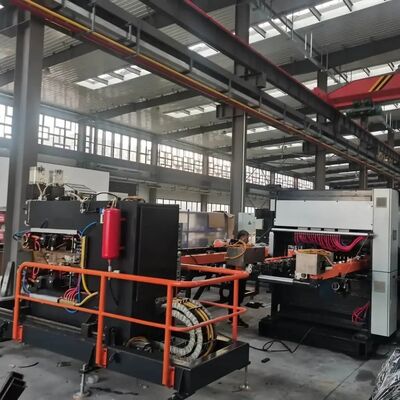

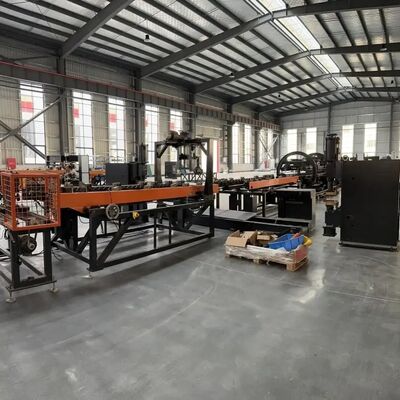

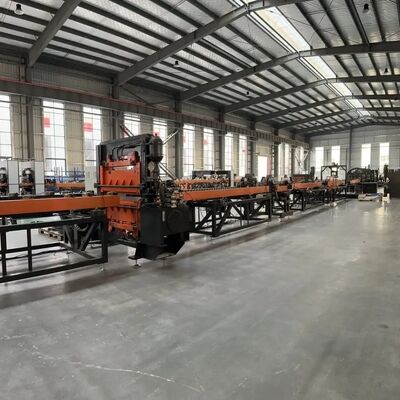

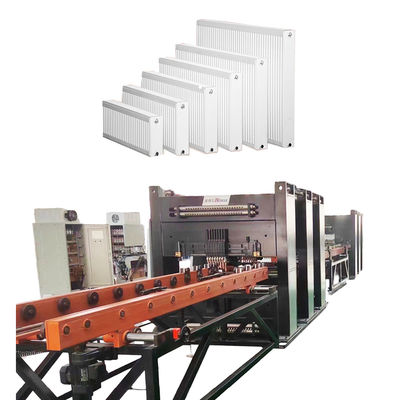

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques
Automatic loading and unloading and fully automatic steel plate radiator and cooler production line
Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques

Image Grand :  Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Trintfar
Certification: CE
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: 10000~500000
Détails d'emballage: Supports en bois / étuis en bois
Délai de livraison: 60 ~ 90
Conditions de paiement: LC, D/A, D/P, T/T
Contact

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques

description de
Numéro de modèle.: FVM-170KVA Portée de production: gamme de produits
Certification: ISO, CE, ABS Service après-vente: Garantie 1 an
Forfait Transport: boîte en bois Marque déposée: TRINTFAR



Flux de travail

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 0

Flux de travail:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
Équipement principal

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 1



Machines de chargement de treillis de panneaux

Chargement manuel des matériaux empilés sur les voitures de plateforme d'alimentation à l'aide de la voiture à rampe, avec deux positions de placement des matériaux de chaque côté.
La pince à tresse attrape automatiquement les matériaux des deux côtés du wagon à plaques et les place sur le convoyeur.
Le mécanisme de positionnement de serrage central aligne le panneau sur le convoyeur.
Le mécanisme servo-entraîné déplace la planche vers la machine de soudage pré-spot pour le soudage par points des deux côtés.

Machines de chargement et de pressage des anneaux de canaux d'eau

L'anneau de la voie navigable utilise une alimentation à plaques vibrantes avec un système à double voie.
Deux têtes de pressage de chaque côté pressent les anneaux de la voie d'eau sur les côtés avant et arrière.
La transmission du matériau utilise une alimentation à rouleaux motorisés.

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 2

Machines de tournage et d'assemblage

Un retour rapide et précis.
Chaînes de transmission de haute qualité; moteur de réduction de 400 W comme entraînement.
Moteur de réduction des engrenages avec capteur pour un positionnement de virage précis.
Contrôle automatique, aucune intervention manuelle.
Il se compose d'un corps tournant, d'un dispositif de chargement, d'une console électrique, d'un système d'exploitation et d'une clôture de sécurité.et le transfert efficace de matériaux entre les opérations.

Machine de soudage à positionnement pré-spot

Le panneau passe automatiquement à la position d'arrêt de soudage sur le porte-conteneurs, et les soudeurs des deux côtés commencent le soudage pré-spot.Utilise 1 ensemble d'alimentation en courant alternatif DN75.

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 3

Machine de soudage multi-points à portique de panneaux

3 machines de soudage multi-points à portique pour le soudage. Chaque unité dispose de 18 ensembles de joints de soudage à cylindre. Source d'alimentation de soudage à courant alternatif pour souder une rangée de joints de soudage à la fois.Servo-linkage à grande vitesse pas à pas alimente le pinceau vers l'avant pour alimenter la plaque de canal d'eau.

Machines de soudage pré-spot de tôles par convection

La feuille de convection est chargée manuellement sur le guide d'outillage en ligne.Matériaux poussés manuellement dans la première rangée de positions prédéfinies pour le soudageL'équipement se déplace automatiquement pour les points de soudage restants.

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 4

Machines de soudage à plusieurs points à porte à feuille de convection

Chemin prédéfini: La feuille de convection suit un chemin prédéfini dans le guide de l'outillage.
Le système de soudage à double gantry: 2 soudeurs multi-points à portique.
Les joints pneumatiques: 16 ensembles par unité.
L'alimentation en courant alternatif: AC & à une face pour le soudage en rangée.
Servo-étapeur: Servo stepper à grande vitesse alimente la pince pour la plaque du canal d'eau.

Conveyeur à lignes en forme de U

Utilisez un porte-roulettes pour transporter des matériaux en forme de U.
Efficacité de l'espace: la forme en U permet d'économiser de l'espace et d'optimiser le processus.
Facilité d'utilisation: Une plus petite portée pour les travailleurs, pratique, réduit l'intensité.

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 5

Machines de soudage à double tête à couture latérale longue

Le solde simultané: Souder les deux côtés en même temps.
Énergie électrique: AC à moyenne fréquence de 300 KVA pour une soudure stable à long terme.

Machine de soudage à double tête à couture de côté courte 2 Ensemble

Utiliser une source d'alimentation de soudage à courant alternatif à fréquence moyenne pour assurer une soudure très stable pendant une longue période.

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 6

Machines de nettoyage et de découpage à deux côtés

Nettoyer et couper les produits soudés à long côté.

Machines à cisailler

Processus de coupe: Effectuer la coupe sur les matériaux requis.
Matériau du coupeur: Une lame blanche en acier.
Méthode de coupe: Je coupe avec des ciseaux.

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 7

machines à découper à l'arc à quatre angles

Formation des coins: Coupez des coins tranchants pour former des bords arrondis.
Matériau du coupeur: L'acier blanc.
Méthode de coupe: Le poing hydraulique.

Machines de soudage automatique à double tête à trois voies

Puissance de soudage: Source d'alimentation MD80 à fréquence moyenne.
Flux de matières: Des canaux à double face pour l'amarrage et le virage. Méthode de transport: Plaque en chaîne pour le transport de matériaux à trois voies. Alimentation automatique: Positionnement de la pince et du soudage pour un fonctionnement précis.

Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 8

Machine de soudage automatique à crochet de support

Puissance de soudage: Source d'alimentation MD40 à fréquence moyenne.
Méthode d'alimentation: Empilage par pinceau pour l'alimentation du matériau.
Le chargement: Une pince pneumatique charge les matériaux en position de soudage.

Appareil de détection automatique de l'étanchéité à l'air sous pression

Pression d'essai: 10 barres. Je vous en prie.
Méthode d'essai: Test de pression automatique dans le réservoir d'eau.
Autres informations
Détails du produit Services techniques
Diagramme de disposition de la ligne de production de radiateurs en acier en forme de U Respectez l'orientation client et fournissez à votre entreprise des services complets avant et après-vente tels que l'installation, la mise en service, la formation et la maintenance.
Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 9 Service de prévente: Avant la signature du contrat, la société fournit à ses clients diverses solutions de processus de production et des services de conseil technique pour les équipements.

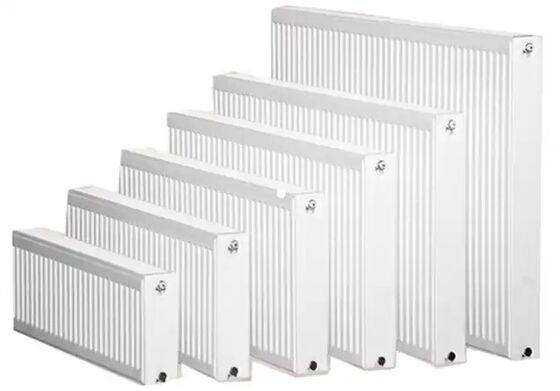

Résultats de production Installation et mise en service: Conformément au contrat, notre société transportera en toute sécurité l'équipement au site d'installation désigné par l'utilisateur dans les délais indiqués,et envoyer des ingénieurs du service technique pour l'installer sur place. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur du service technique installera et déboguera la machine pour que l'utilisateur puisse l'utiliser,s'assurer que l'environnement du site d'installation et de mise en service est propre, propre et ordonnée.
Chaîne de production de radiateurs et de refroidisseurs en tôle d'acier à chargement et à déchargement automatiques et entièrement automatiques 10 Formation après-vente: L'entreprise offre une formation technique gratuite (min. 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur.
- Contrôle de l'utilisation du logiciel - Procédures d'allumage et d'arrêt
- paramètres du panneau et du logiciel
- Nettoyage et entretien de base des machines
- Gérer les défaillances matérielles courantes
- Précautions opérationnelles
Maintenance des équipements
- Garantie d'un an après acceptation finale;
- Le temps de réponse du service à la clientèle est de 24 heures;
- Des réparations payantes sont fournies après la période de garantie.
- Je ne sais pas. Nom Matériel Les notes
1 Panneau Plaques d'acier laminées à froid 1Épaisseur de 0,1 mm
2 Plaque de convection Plaques d'acier laminées à froid 0épaisseur de 0,3 mm
3 Type d'interface   4x G 1/2 interface interne du fil
4 Longueur du produit   400 à 3000 mm
5 Largeur du produit   Pour les véhicules à moteur électrique

Liste de configuration des équipements



- Je ne sais pas. Nom de l'équipement Modèle Quantité Unité
1 Machines de chargement de treillis de panneaux HJ-0-0 1 ensemble
2 Machines de chargement et de pressage des anneaux de canaux d'eau Le YZJ-0-0 1 ensemble
3 Machines de tournage et d'assemblage 1 Le FZJ-0-0 1 ensemble
4 Machine de soudage à positionnement pré-spot DN75-2C 1 ensemble
5 Machine de soudage multi-points à portique de panneaux 10*DN60 à 36C 3 ensemble
6 Machines de soudage pré-spot de tôles par convection 2*DN63 à 4C 1 ensemble
7 Machines de soudage à plusieurs points à porte à feuille de convection 4*DN63-16C 3 ensemble
8 Conveyeur à lignes en forme de U ZJG-0-0 1 ensemble
9 Machines de soudage à double tête à couture latérale longue 2*FVM300 à 2C 1 ensemble
10 Machine de soudage à couture de côté courte à double tête à gantry 1 2*FVM300 à 2C 1 ensemble
11 Machine de soudage à double tête à couture de côté courte 2 2*FVM300 à 2C 1 ensemble
12 Machines de nettoyage et de découpage à deux côtés Le XBJ-0-0 1 ensemble
13 Machines à cisailler JCJ-0-0 1 ensemble
14 machines à découper à l'arc à quatre angles Je ne sais pas. 1 ensemble
15 Machines de tournage et d'assemblage 2 Le FZJ-0-0 1 ensemble
16 Machines de soudage automatique à double tête à trois voies 2*MD80-2C 1 ensemble
17 Machine de soudage automatique à crochet de support 2*MD40-4C 1 ensemble
18 Appareil de détection automatique de l'étanchéité à l'air sous pression JCJ-0-0 1 ensemble
19 Convecteur de déchargement Le SSJ-0-0 1 ensemble



Configuration de l'eau, de l'électricité et du gaz

Projet Paramètres
Distribution totale de la puissance 1600 KVA (la puissance totale réelle utilisée est d'environ 1000 KVA)
Pression de la source de gaz 0.6 MPa
Pression de la source d'eau 00,15 MPa à 0,30 MPa
Exigences relatives aux sources d'air comprimé Pour les appareils de traitement de l'air
Débit total d'eau 1200 L/min
Longueur*largeur d'occupation des équipements approx. 60 m*10 m
