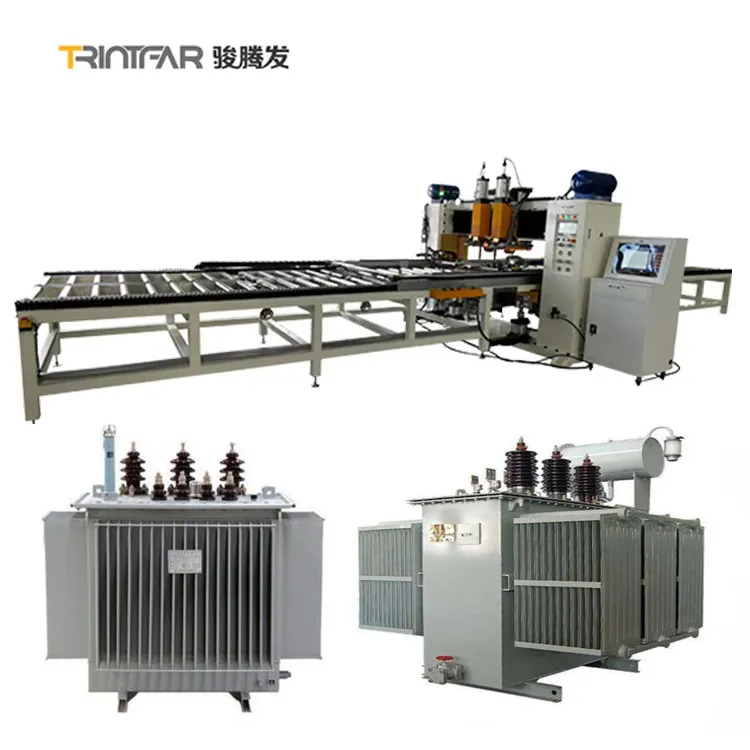

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique
ShangHai Trintfar Transformer Automatic Radiator Manufacturing Line
Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique

Image Grand :  Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique

Détails sur le produit:
Place of Origin: China
Nom de marque: Trintfar
Certification: CE
Conditions de paiement et expédition:
Minimum Order Quantity: 1
Prix: 10000~500000
Delivery Time: 60~90
Contact

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique

description de
Discharging conveyor: SSJ-0-0 Automatic pressure airtightness detection machine: JCJ-0-0
Support hook automatic welding machine: 2*MD40-4C Double-head three-way automatic welding machine: 2*MD80-2C
Mettre en évidence:

Ligne de fabrication de radiateurs automatiques à transformateur

,

Ligne de fabrication de radiateurs automatiques

Informations de base.

Ligne de production automatique
Complète
Portée de la production
Ligne de produits
Production souple
La fabrication intelligente
Certification
Pour les appareils électroniques
Automatisation
Automatisation
Service après-vente
Garantie d'un an
Garantie
Garantie d'un an
Paquet de transport
Boîte en bois
Spécification
autres
Marque déposée
Les produits de base
Origine
Chine
Capacité de production
500

Description du produit

Description du produit





Transformer Automatic Radiator Manufacturing Line.
Transformer Automatic Radiator Manufacturing Line.
Caractéristique:
·1. presse à rouleaux contrôlée par un servomotore de précision, la machine à rouleaux produit des panneaux de longueur variable selon les
Les rouleaux de formage et d'alimentation fonctionnent en combinaison avec un outil de presse pour former des panneaux de façon totalement homogène.
processus automatisé.
2Le soudeur multi-point fait des rangées de soudeurs à points le long des côtes à travers la longueur
L'indexation servo contrôlée par logiciel de l'assemblage du panneau assure un positionnement symétrique des points pour un positionnement optimal.
Distribution de la pression
3Le soudeur à couture relie les bords des panneaux par soudage à résistance.
La roue de soudage au cuivre est refroidie à l'intérieur, sans avoir besoin d'un système d'eau externe.
La solution manuelle consiste à souder les extrémités longitudinales du panneau par deux soudeurs et les extrémités longitudinales par un troisième soudeur.
L'opérateur contrôle la position du panneau par rapport aux roues de soudage et le fait tourner en un seul mouvement.
Flux de travail
Décoiling - roll forming - hydraulique press - tournant - soudage à plusieurs points - soudage à couture latérale - soudage à tête
Coiffure latérale -Coupe-tête -Produit final -Paneau automatique d'empilement

Flux de travail

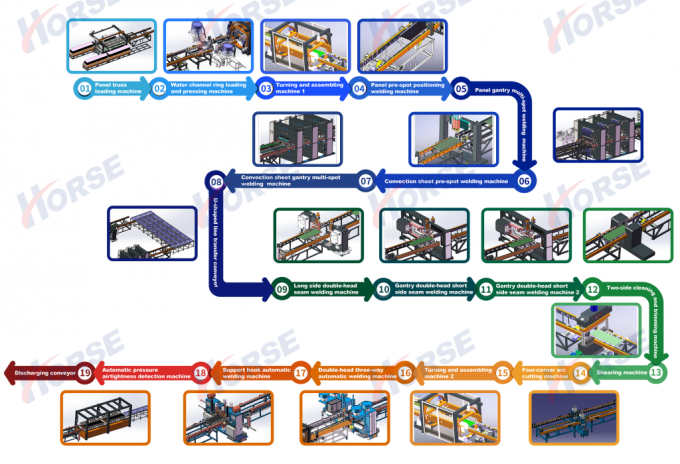

Flux de travail:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Équipement principal


Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 3

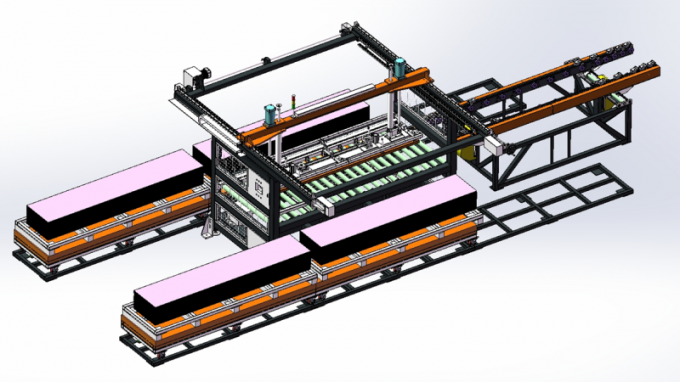

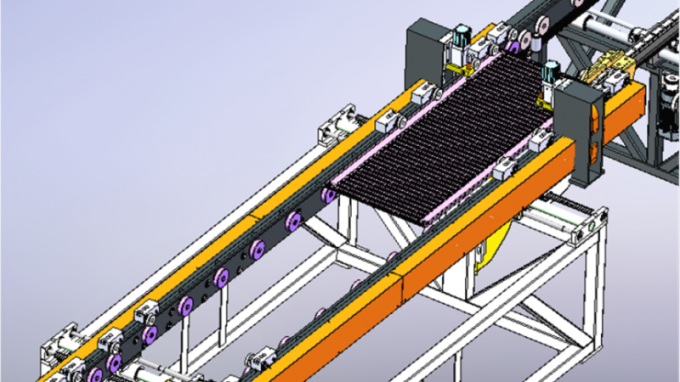

Machines de chargement de treillis de panneaux

Chargement manuel des matériaux empilés sur les voitures de plateforme d'alimentation à l'aide de la voiture à rampe, avec deux positions de placement des matériaux de chaque côté.

La pince à tresse attrape automatiquement les matériaux des deux côtés du wagon à plaques et les place sur le convoyeur.

Le mécanisme de positionnement de serrage central aligne le panneau sur le convoyeur.

Le mécanisme servo-alimenté déplace la planche vers la machine de soudage pré-spot pour le soudage par points des deux côtés.

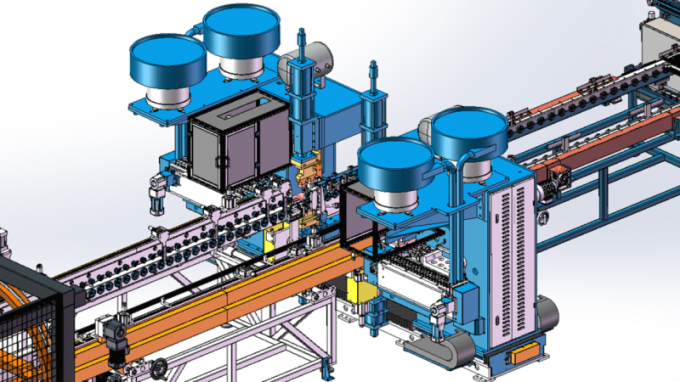

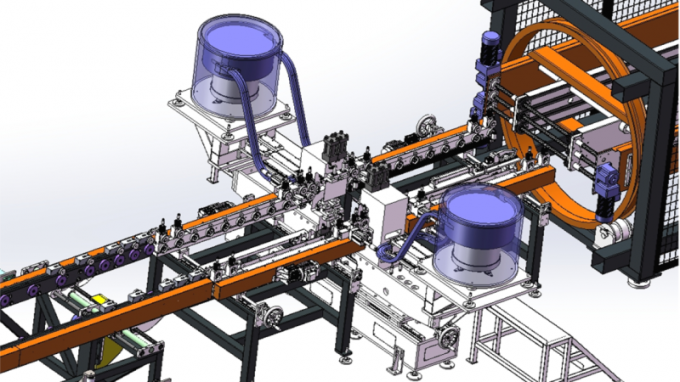

Machines de chargement et de pressage des anneaux de canaux d'eau

L'anneau de la voie navigable utilise une alimentation à plaques vibrantes avec un système à double voie.

Deux têtes de pressage de chaque côté pressent les anneaux de la voie d'eau sur les côtés avant et arrière.

La transmission du matériau utilise une alimentation à rouleaux motorisés.

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 4
Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 5

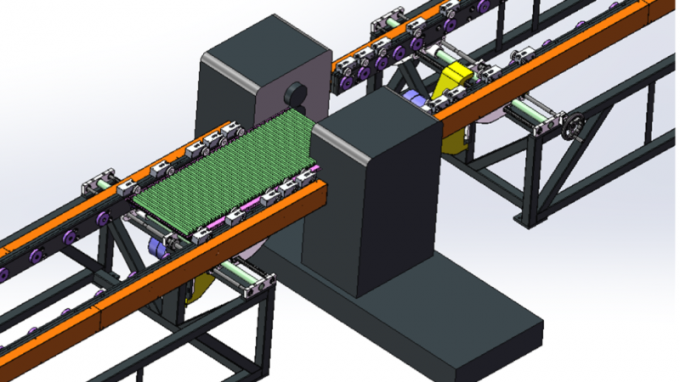

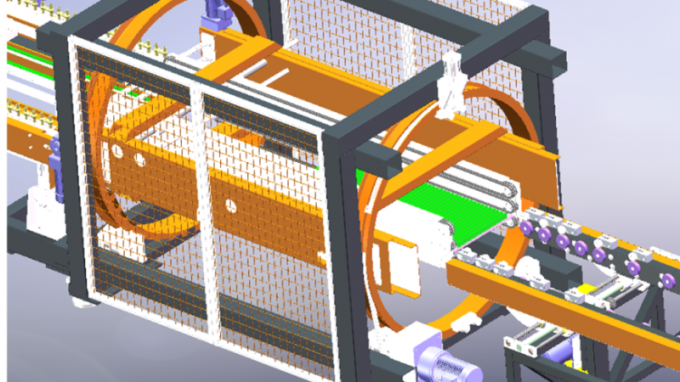

Machines de tournage et d'assemblage

Un retour rapide et précis.

Chaînes de transmission de haute qualité; moteur de réduction de 400 W comme entraînement.

Moteur de réduction des engrenages avec capteur pour un positionnement de virage précis.

Contrôle automatique, aucune intervention manuelle.

Il se compose d'un corps tournant, d'un dispositif de chargement, d'une console électrique, d'un système d'exploitation et d'une clôture de sécurité.et le transfert efficace de matériaux entre les opérations.

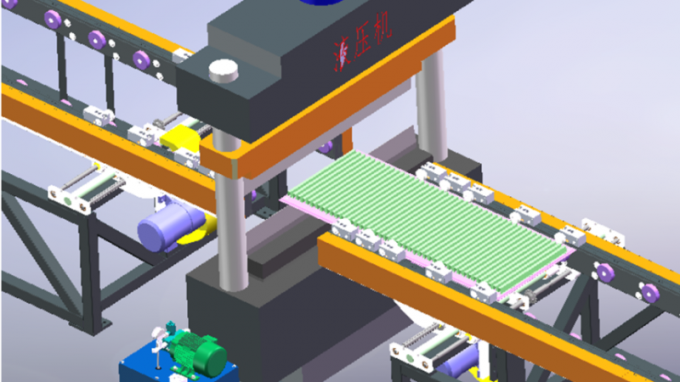

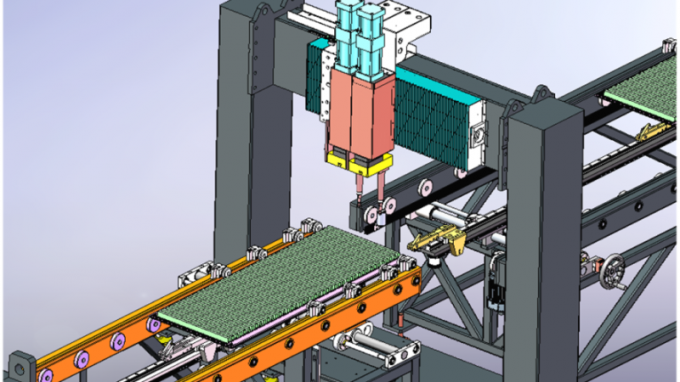

Machine de soudage à positionnement pré-spot

Le panneau passe automatiquement à la position d'arrêt de soudage sur le porte-conteneurs, et les soudeurs des deux côtés commencent le soudage pré-spot.

Le soudage pré-spot n'est requis que pour une seule rangée.

Utilise un ensemble d'alimentation AC DN75.

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 6
Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 7

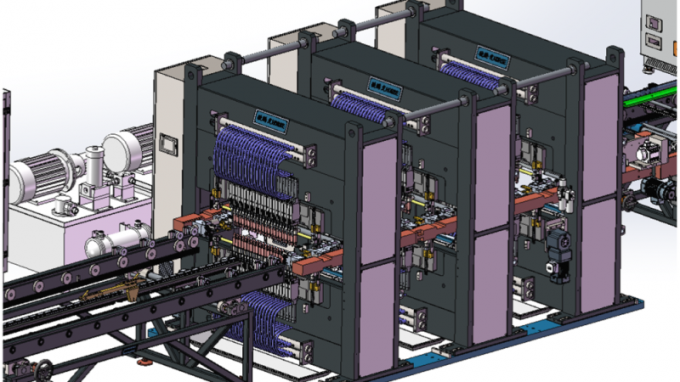

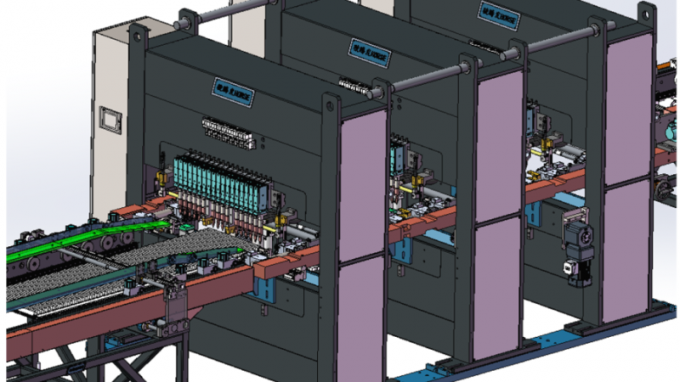

Machine de soudage multi-points à portique de panneaux

3 machines de soudage multi-points pour le soudage.

Chaque unité dispose de 18 ensembles de joints de soudage de cylindres.

Source d'alimentation de soudage à courant alternatif pour souder une rangée de joints de soudure à la fois.

Le servo-stepper à liaison à grande vitesse alimente la pince vers l'avant pour alimenter la plaque du canal d'eau.

Machines de soudage pré-spot de tôles par convection

La feuille de convection est chargée manuellement sur le guide d'outillage en ligne.

Le soudage est effectué à l'aide d'une machine de soudage pré-spot à 4 têtes.

Matériaux poussés manuellement dans la première rangée de positions prédéfinies pour le soudage.

L'équipement se déplace automatiquement pour les points de soudage restants.

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 8
Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 9

Machines de soudage à plusieurs points à porte à feuille de convection

Chemin prédéfini: La feuille de convection suit un chemin prédéfini dans le guide de l'outillage.

Soudage à double gantry: 2 soudeurs à plusieurs points à portique.

Les joints pneumatiques: 16 ensembles par unité.

Appareil électrique à courant alternatif: AC & à une face pour le soudage en rangée.

Servo-étapeur: Servo pas à pas à grande vitesse alimente le pinceau pour la plaque du canal d'eau.

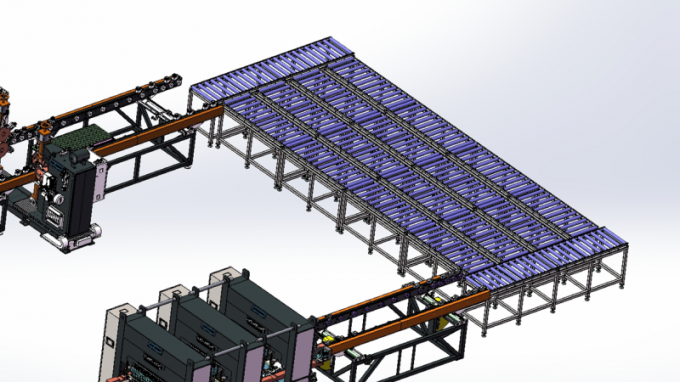

Conveyeur à lignes en forme de U

Utilisez un porte-roulettes pour transporter des matériaux en forme de U.

Efficacité de l'espace: la forme en U économise de l'espace, optimise le processus.

Facilité d'utilisation: plus petite portée pour le travailleur, plus pratique, réduit l'intensité.

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 10
Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 11

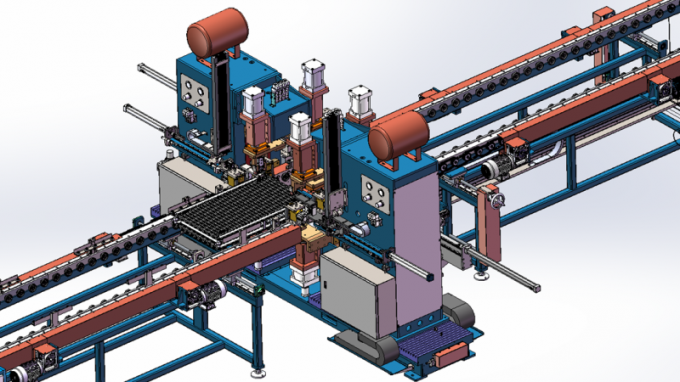

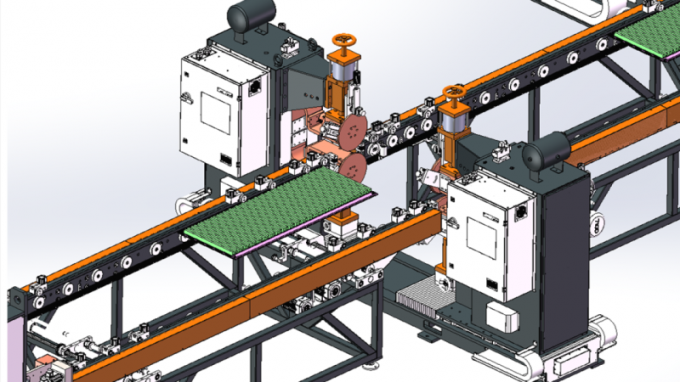

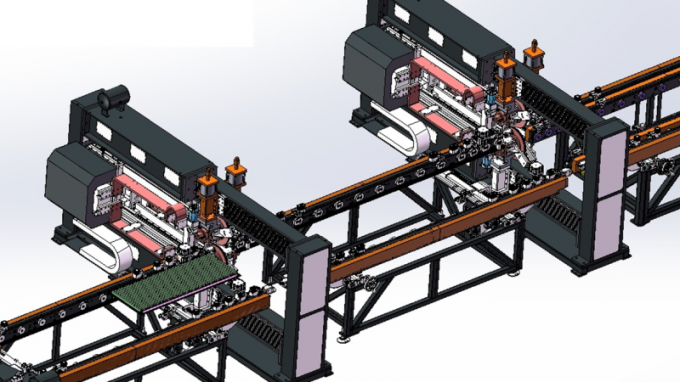

Machines de soudage à double tête à couture latérale longue

Soudage simultané: souder les deux côtés à la fois.

Énergie: 300 KVA CA à fréquence moyenne pour une soudure stable à long terme.

Machine de soudage à double tête à couture de côté courte 2 Ensemble

Utiliser une source d'alimentation de soudage à courant alternatif à fréquence moyenne pour assurer une soudure très stable pendant une longue période.

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 12
Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 13

Machines de nettoyage et de découpage à deux côtés

Nettoyer et couper les produits soudés à long côté.

Machines à cisailler

Processus de coupe: effectuer la découpe des matériaux requis.

Matériau du coupeurUne lame blanche en acier.

Méthode de coupeCouper avec des ciseaux.

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 14
Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 15

machines à découper à l'arc à quatre angles

Formation des coins: Couper les coins tranchants pour former des bords arrondis.

Matériau du coupeurL'acier blanc.

Méthode de coupe- Percussion hydraulique.

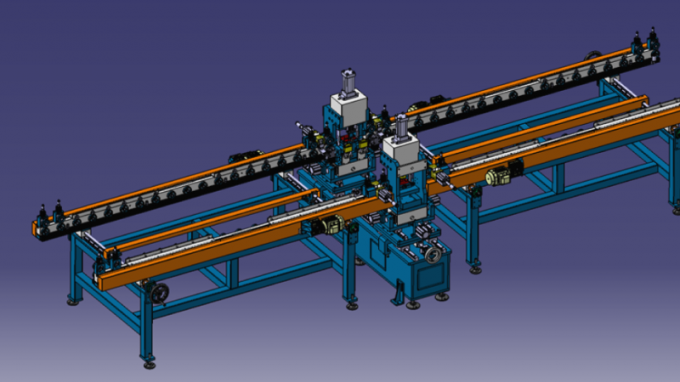

Machines de soudage automatique à double tête à trois voies

Puissance de soudageSource d'alimentation MD80 à fréquence moyenne.

Flux de matières: canaux à double face pour l'amarrage et le virage.

Méthode de transport: Plaque en chaîne pour le transport de matières à trois voies.

Nourrissage automatique: positionnement de la pince et du soudage pour un fonctionnement précis.

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 16
Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 17

Machine de soudage automatique à crochet de support

Puissance de soudageSource d'alimentation MD40 à fréquence moyenne.

Méthode d'alimentation: empilage par pinceau pour l'alimentation du matériel.

Chargement: Une pince pneumatique charge les matériaux en position de soudage.

Appareil de détection automatique de l'étanchéité à l'air sous pression

Pression d'essai10 bar. Je vous en prie.

Méthode d'essai: Essai automatique de pression dans le réservoir d'eau.

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 18





Autres informations



Détails du produit

Ligne de production de radiateurs en acier en forme de UDiagramme

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 19

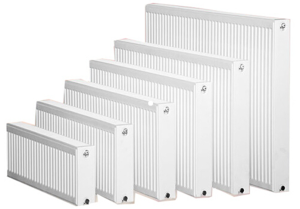

Résultats de production




Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 20




- Je ne sais pas. Nom Matériel Les notes
1 Panneau Plaques d'acier laminées à froid 1Épaisseur de 0,1 mm
2 Plaque de convection Plaques d'acier laminées à froid 0épaisseur de 0,3 mm
3 Type d'interface   4x G 1/2 interface interne du fil
4 Longueur du produit   400 à 3000 mm
5 Largeur du produit   Pour les véhicules à moteur électrique

Liste de configuration des équipements



- Je ne sais pas. Nom de l'équipement Modèle Quantité Unité
1 Machines de chargement de treillis de panneaux HJ-0-0 1 ensemble
2 Machines de chargement et de pressage des anneaux de canaux d'eau YZJ-0-0 1 ensemble
3 Machines de tournage et d'assemblage 1 Le FZJ-0-0 1 ensemble
4 Machine de soudage à positionnement pré-spot DN75-2C 1 ensemble
5 Machine de soudage multi-points à portique de panneaux 10*DN60 à 36C 3 ensemble
6 Machines de soudage pré-spot de tôles par convection 2*DN63 à 4C 1 ensemble
7 Machines de soudage à plusieurs points à porte à feuille de convection 4*DN63-16C 3 ensemble
8 Conveyeur à lignes en forme de U ZJG-0-0 1 ensemble
9 Machines de soudage à double tête à couture latérale longue 2*FVM300 à 2C 1 ensemble
10 Machine de soudage à couture de côté courte à double tête à gantry 1 2*FVM300 à 2C 1 ensemble
11 Machine de soudage à double tête à couture de côté courte 2 2*FVM300 à 2C 1 ensemble
12 Machines de nettoyage et de découpage à deux côtés Le XBJ-0-0 1 ensemble
13 Machines à cisailler JCJ-0-0 1 ensemble
14 machines à découper à l'arc à quatre angles Je ne sais pas. 1 ensemble
15 Machines de tournage et d'assemblage 2 Le FZJ-0-0 1 ensemble
16 Machines de soudage automatique à double tête à trois voies 2*MD80-2C 1 ensemble
17 Machine de soudage automatique à crochet de support 2*MD40-4C 1 ensemble
18 Appareil de détection automatique de l'étanchéité à l'air sous pression JCJ-0-0 1 ensemble
19 Convecteur de déchargement Le SSJ-0-0 1 ensemble



Configuration de l'eau, de l'électricité et du gaz

Projet Paramètres
Distribution totale de la puissance 1600 KVA (la puissance totale réelle utilisée est d'environ 1000 KVA)
Pression de la source de gaz 0.6 MPa
Pression de la source d'eau 00,15 MPa à 0,30 MPa
Exigences relatives aux sources d'air comprimé Pour les appareils de traitement des gaz:
Débit total d'eau 1200 L/min

Longueur*largeur d'occupation des équipements approx.



Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 21

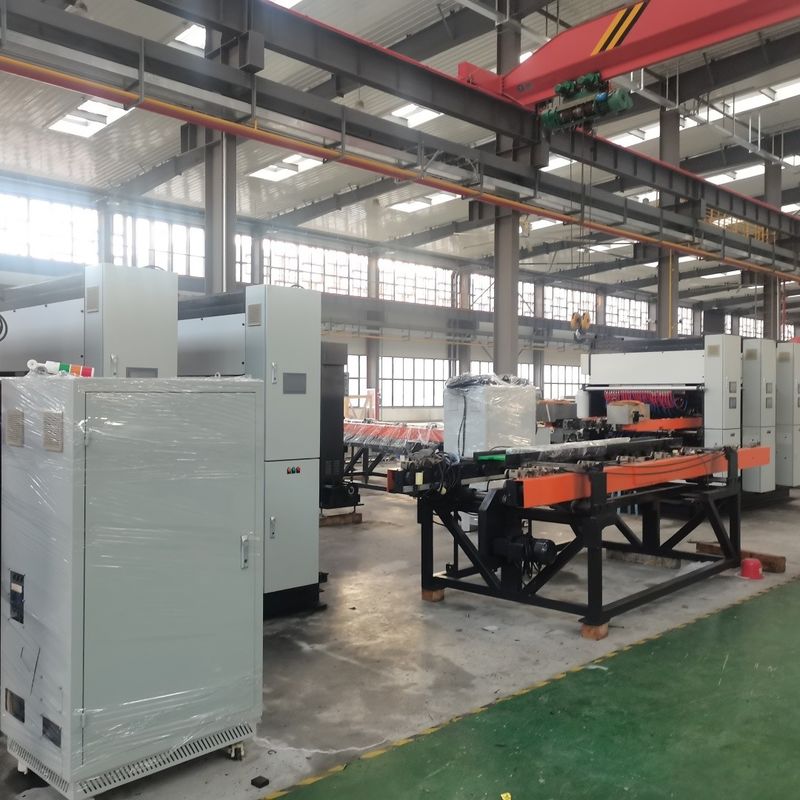

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 22

Shanghai Trintfar transformateur ligne de fabrication de radiateur automatique 23

 60 m*10 m

Produit Tag:

Chaîne de production de radiateur de transformateur,

Machine de production de nageoires de radiateur de transformateur,

Ligne de production de nageoires ondulées

Coordonnées
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Personne à contacter: Mr. tianwei

Téléphone: +8615216883036

Envoyez votre demande directement à nous (0 / 3000)

À propos

Machines de soudage par points

Serrures de porte de compresseur accrochant la machine de soudure de Projection Semi Automatic de soudeuse de tache

Machines de soudage par points d'inverseur de C.C de machine de soudure d'inverseur de C.C de MF 120KA

machine automatique de soudage par points en aluminium

Soudeuse de stockage d'énergie

Machine de Resistance Point Welding de soudeuse de tache de vis et d'écrou de couverture supérieure de compresseur

Soudeuse intelligente adaptée aux besoins du client de tache de résistance de condensateur pneumatique de machine de soudage par points

Serrures de porte de compresseur Inverseur de fréquence Stockage d'énergie automatique Machines de soudage

LAISSEZ UN MESSAGE

Politique de confidentialité | Chine Bon Qualité Machines de soudage par points Fournisseur. © 2022 - 2025 spot-weldingmachines.com. All Rights Reserved.
