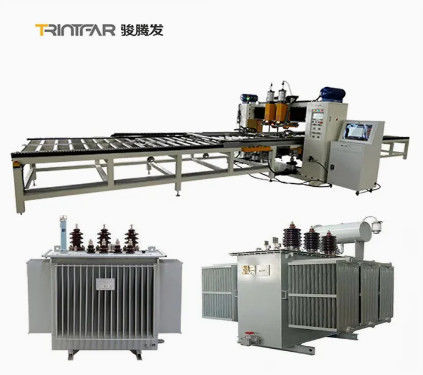

Ligne de production de nageoires de radiateur de transformateur entièrement automatique

Image Grand : Ligne de production de nageoires de radiateur de transformateur entièrement automatique

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Trintfar
Certification:	CE

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	10000~80000
Détails d'emballage:	Paramètres en bois ou boîtiers en bois
Délai de livraison:	90 à 120
Conditions de paiement:	L/C, D/A, D/P, T/T

Contact

Ligne de production de nageoires de radiateur de transformateur entièrement automatique

description de

Configuration de la capacité:	60 pièces/h (basé sur des produits de 2m)	Opérateurs:	1 personne
Région d'équipement:	65m * 6,5m * 2m ((L * W * H)	Distribution de l'énergie des équipements:	330 KVA

Flux de travail

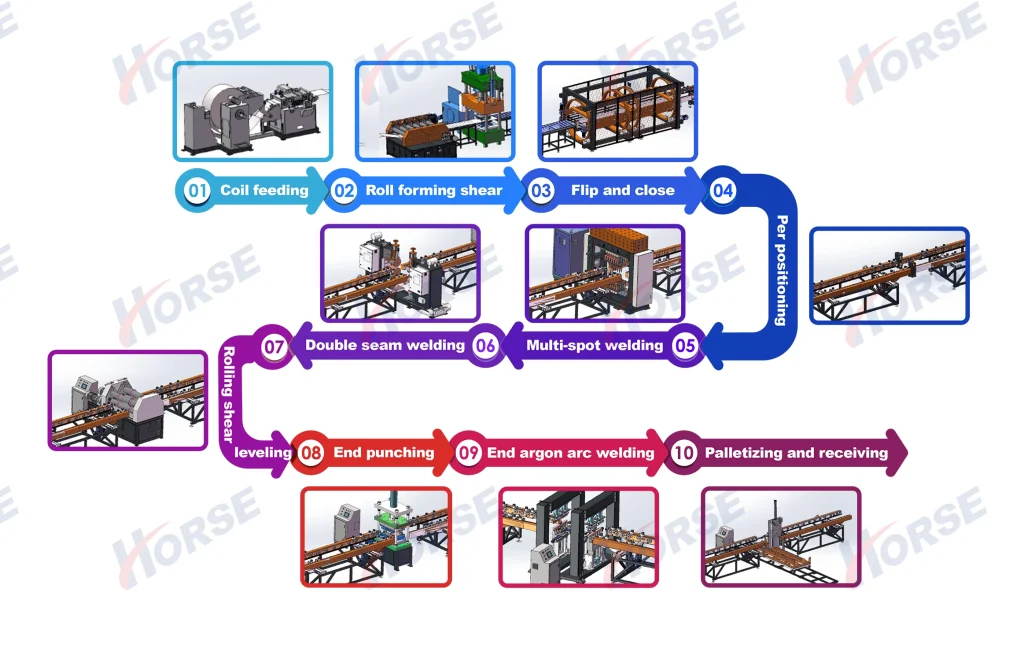

Flux de travail:Décoiling→formage de rouleaux→ presse hydraulique→ retournement → soudage à plusieurs points→ soudage par couture latérale → soudage à la tête → cisaillement latéral → découpe de la tête → produit final → machine automatique d'empilage de panneaux

Équipement principal

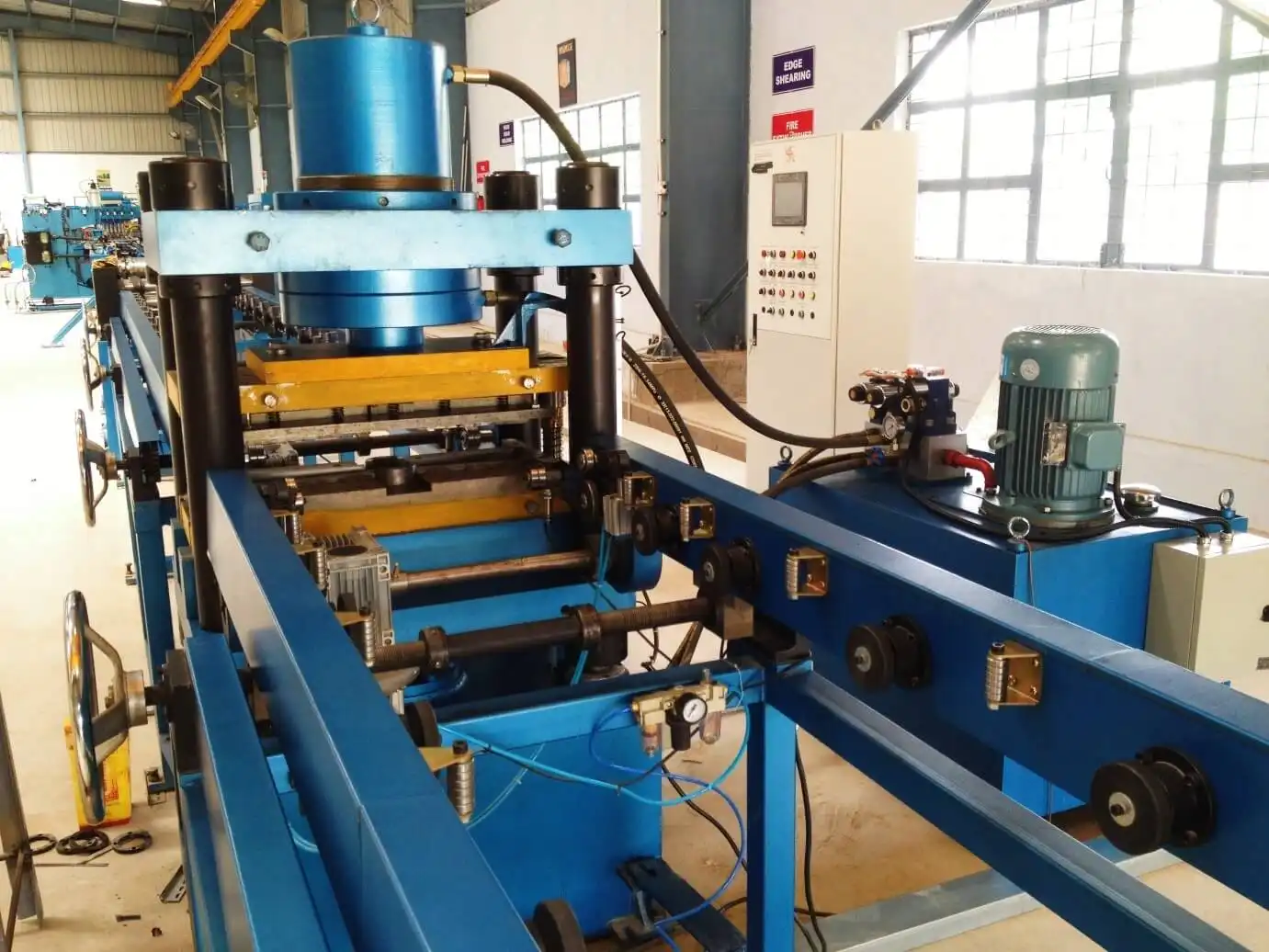

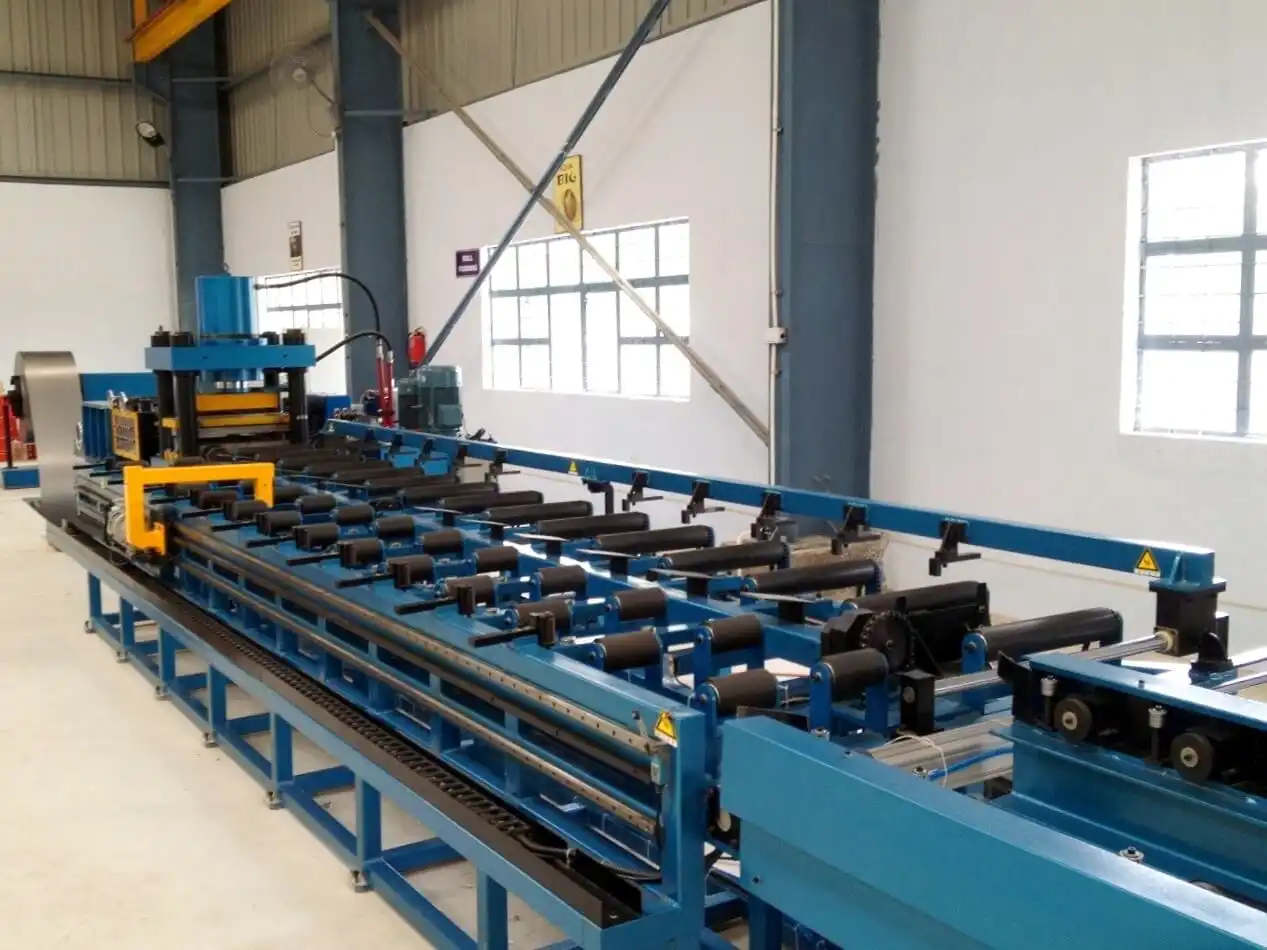

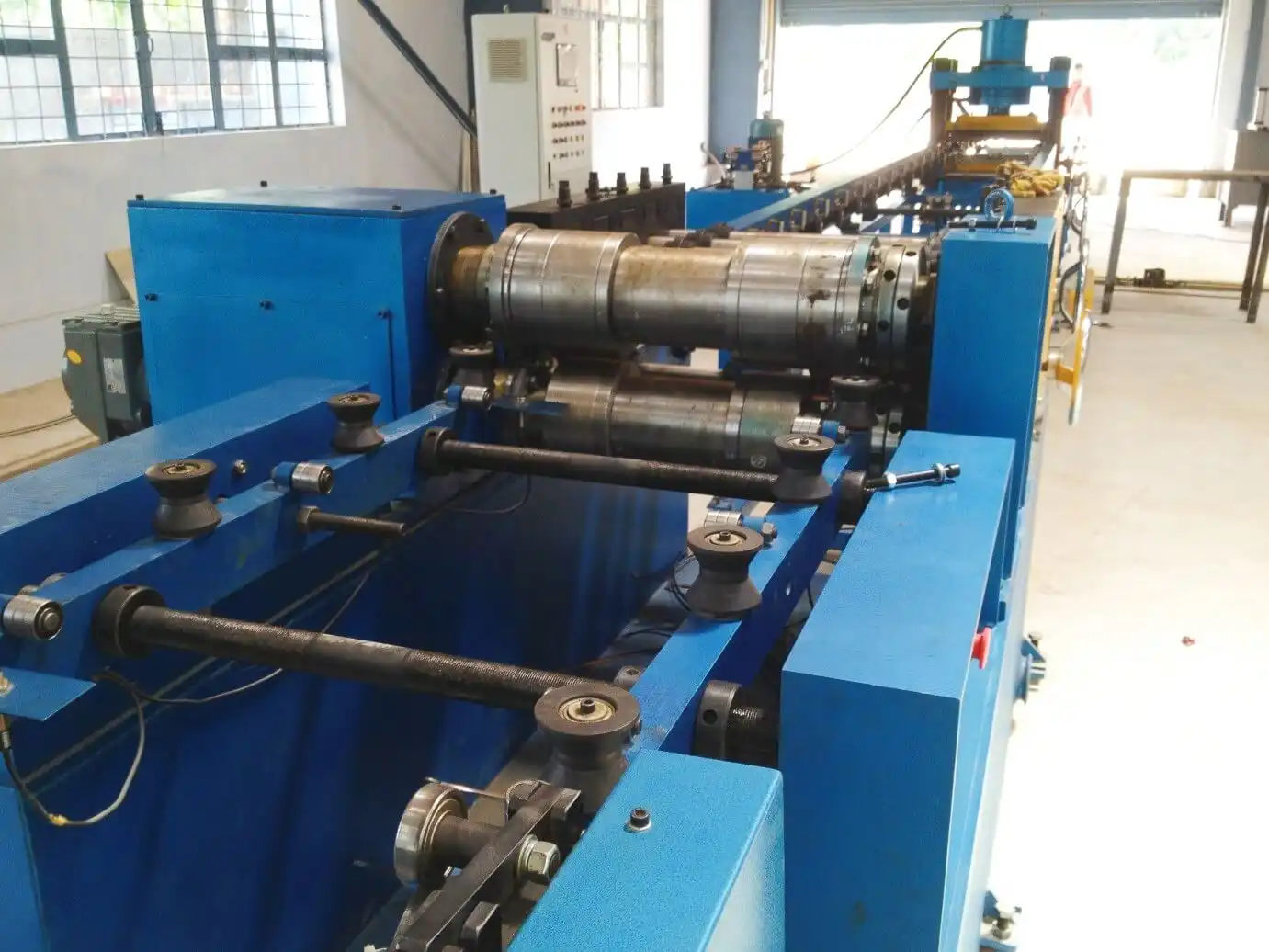

Station de formage de roulement

Vitesse de roulement: 6 à 14 m/min

Pression réglable

Poussée finale: presse hydraulique de 315 tonnes

Encodeur rotatif et servo-entraînement pour une précision de longueur/taille des nageoires

Mécanisme de nivellement assure la planéité de la pièce unique

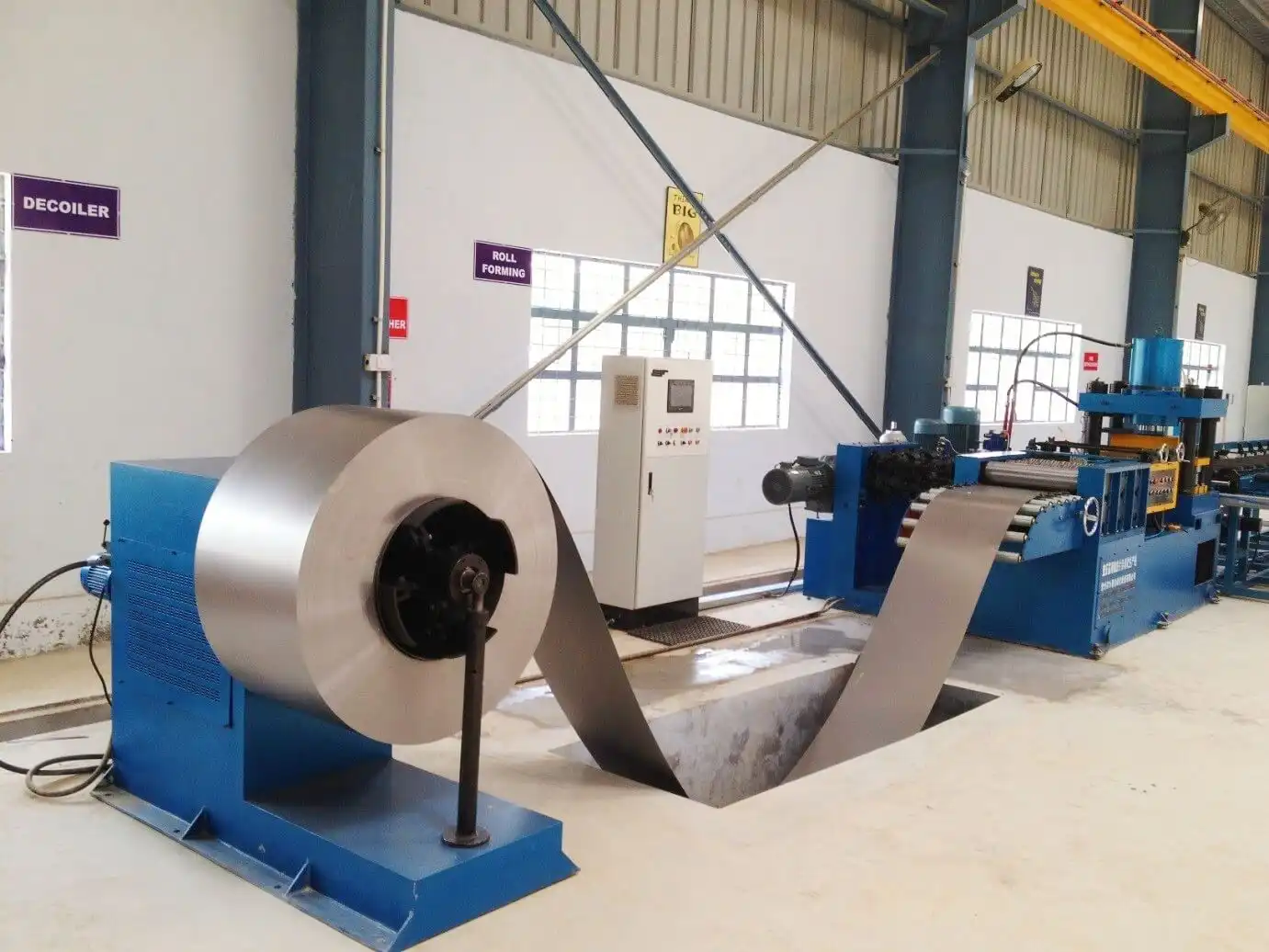

Matériau non laminé placé sur un support de déchargement de 5 tonnes via un chariot de chargement et laminé en feuilles

Puits de tampon facultatif par demande du client

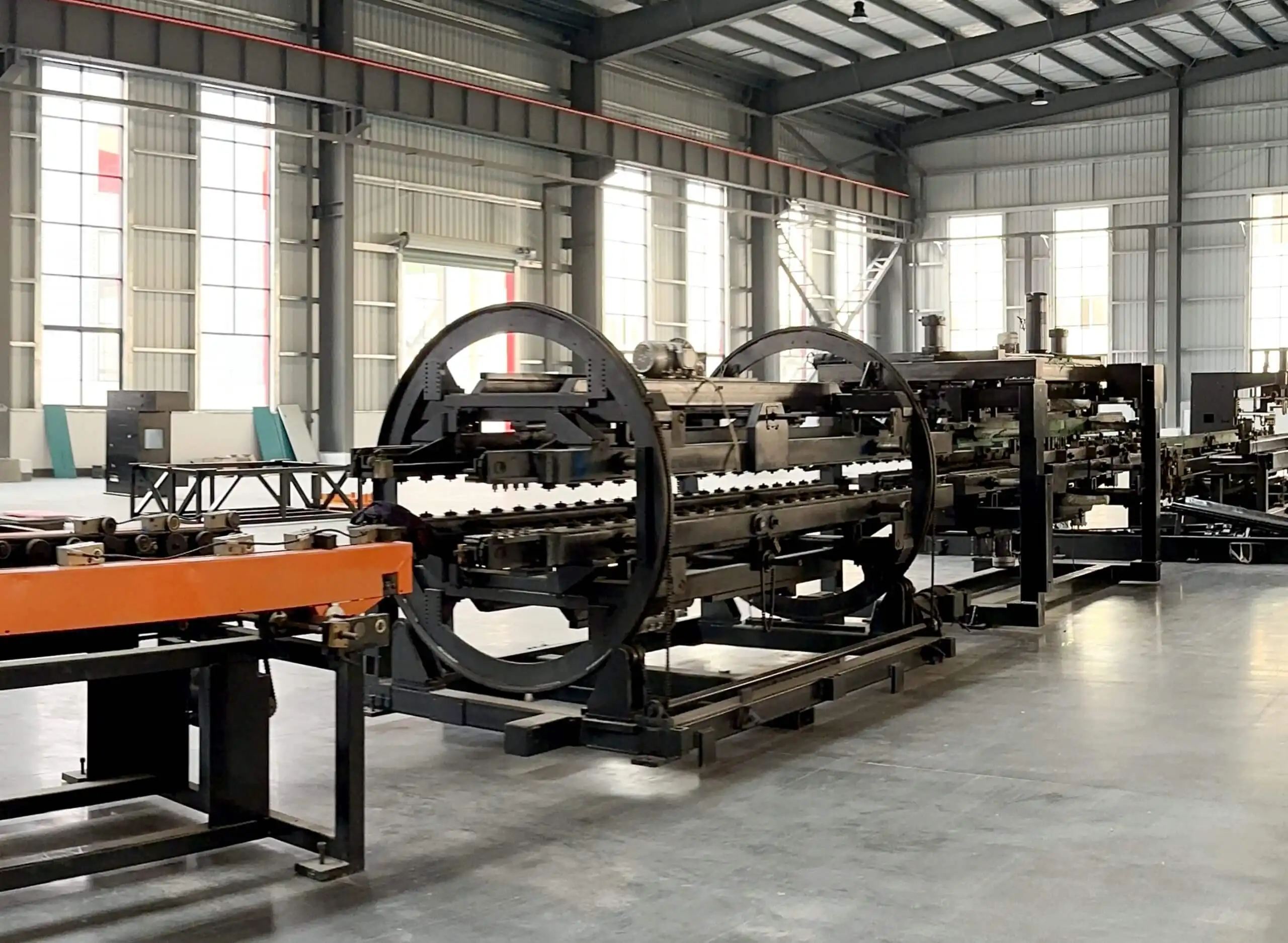

Station de retour et de raccordement

Vitesse de transport: 5 à 15 m/min

Retour à 180° des nageoires du radiateur

Dispositif de retour: support tournant, support de retour, système de transmission, dispositif de retour, dispositif de poussée, etc.

Première feuille atteint la position prédéfinie → retourné à l'opposé du support de transport

Deuxième feuille atteint la position prédéfinie → le dispositif de poussée le déplace sur la première feuille, complétant le joint

Station de soudage pré-spot à double tête

Deux ensembles de dispositifs de pression de soudage par points

Puissance: 60 KVA

Après le retournement et l'assemblage, la machine de soudage pré-spot aligne et fixe les pièces de travail pour le soudage multi-point

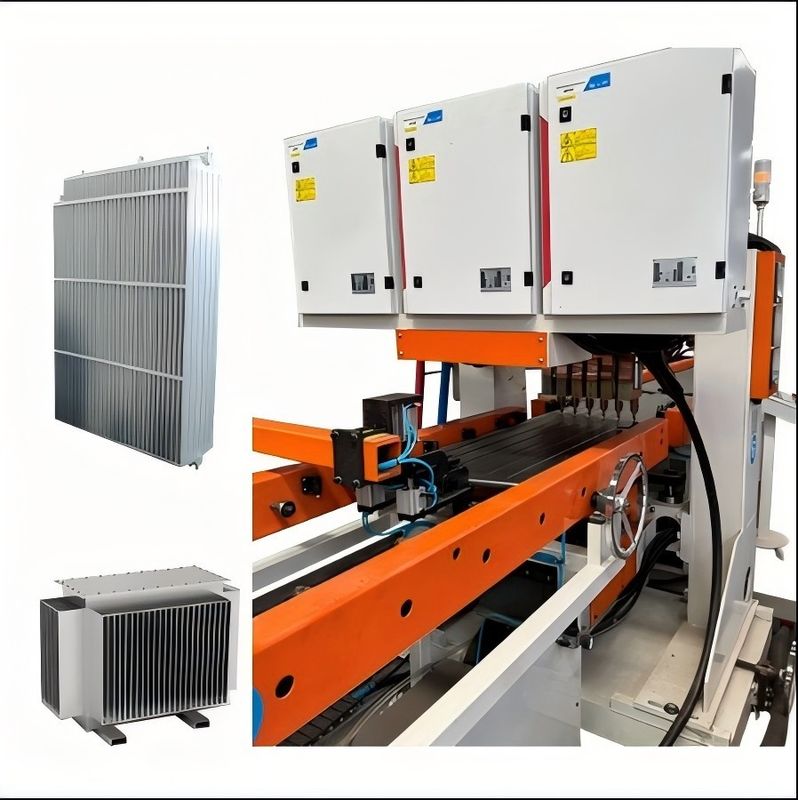

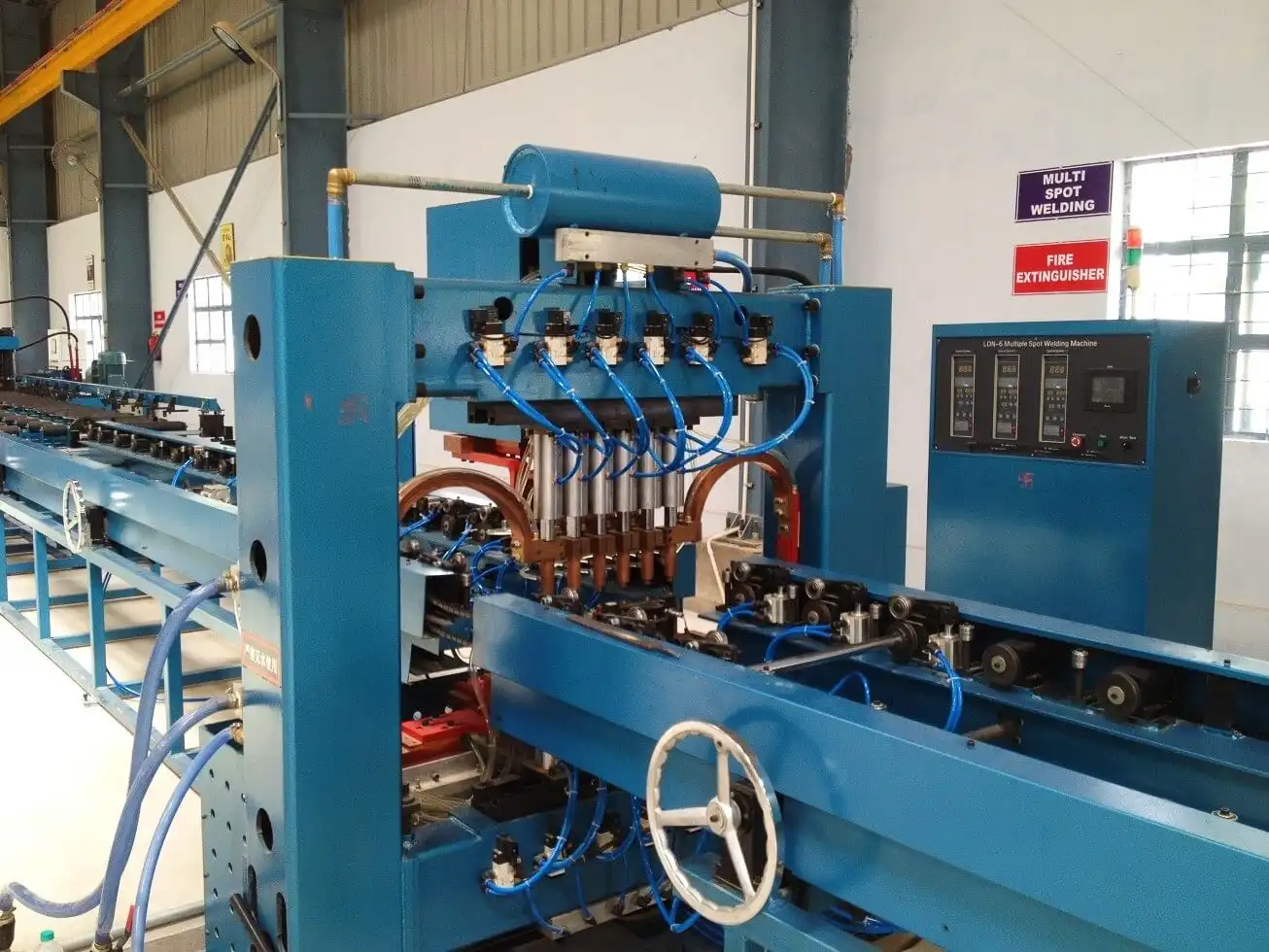

Station de soudage multi-points à gantry

12 ensembles de dispositifs de pression de soudage par points

Tête de soudage à double tête, 6 points par rangée

Énergies de courant alternatif: 12 ensembles

Puissance: 12 * 50 KVA

Soudage à double rangée pour une meilleure efficacité

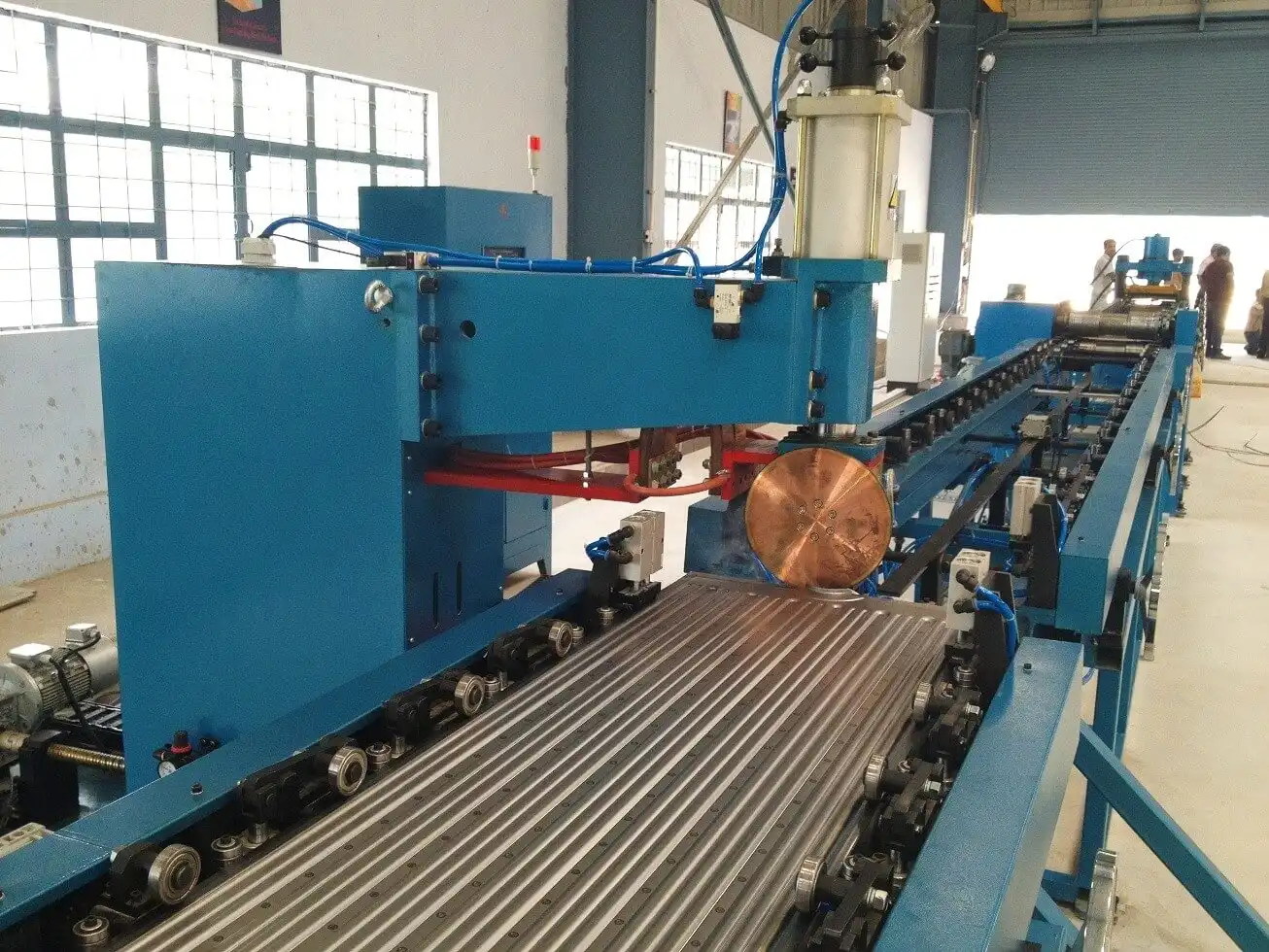

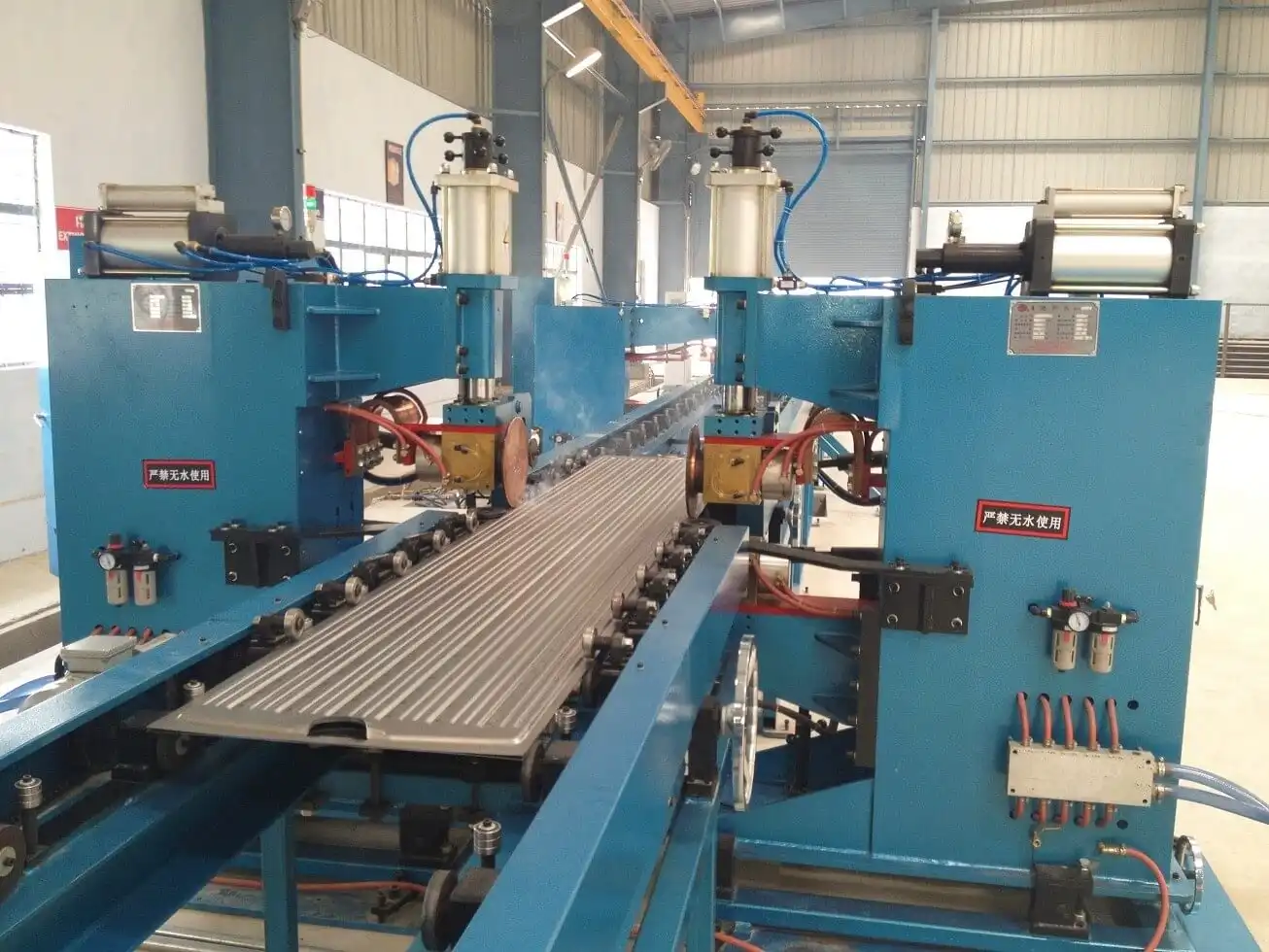

Station de soudage à couture à double face

2 ensembles de soudeuses à couture, disposés symétriquement

4 ensembles de têtes à pression de soudage par couture

2 ensembles d'aliments de soudage à fréquence variable

Puissance: 2 * 160 KVA

Pression maximale: 12 000 N

Mécanisme de transmission différentiel

Vitesse de soudage des coutures: 0-2,8 m/min.

Station de laminage et de nivellement

Composé d'une boîte à machines, d'un dispositif d'entraînement, d'un dispositif de cisaillement, d'un mécanisme de concassage des bords, d'un mécanisme de nivellement, d'un système de contrôle électronique, d'un système pneumatique, etc.

Disque de cisaillement à laminage qui coupe les deux côtés; disque de coupe en acier allié à outils (résistant aux chocs, résistant à l'usure, longue durée de vie)

Vitesse de laminage: 2 à 6 m/min.

Puissance motrice: 4 kW

Station de perçage de bout en bout

Composé d'une base, d'un mécanisme de levage, d'un cadre de perforation, d'une matrice de perforation, d'un cylindre de perforation, d'un cylindre de levage et d'une station hydraulique

Utilisé pour tondre les extrémités lâches afin d'assurer l'alignement et la consistance des bords

Matrice de poinçonnage à béton pour réduire la force de poinçonnage

Pression de la machine à perforer: 160 T

Station de soudage par arc d'argon

2 ensembles d'équipements disposés symétriquement

1 jeu pour souder l'extrémité avant, 1 jeu pour souder l'extrémité arrière de la pièce

4 ensembles d'aliments de soudage par arc à argon Panasonic

Variété de courant: 5-315 A

Vélosité de soudage: 300 à 600 mm/min

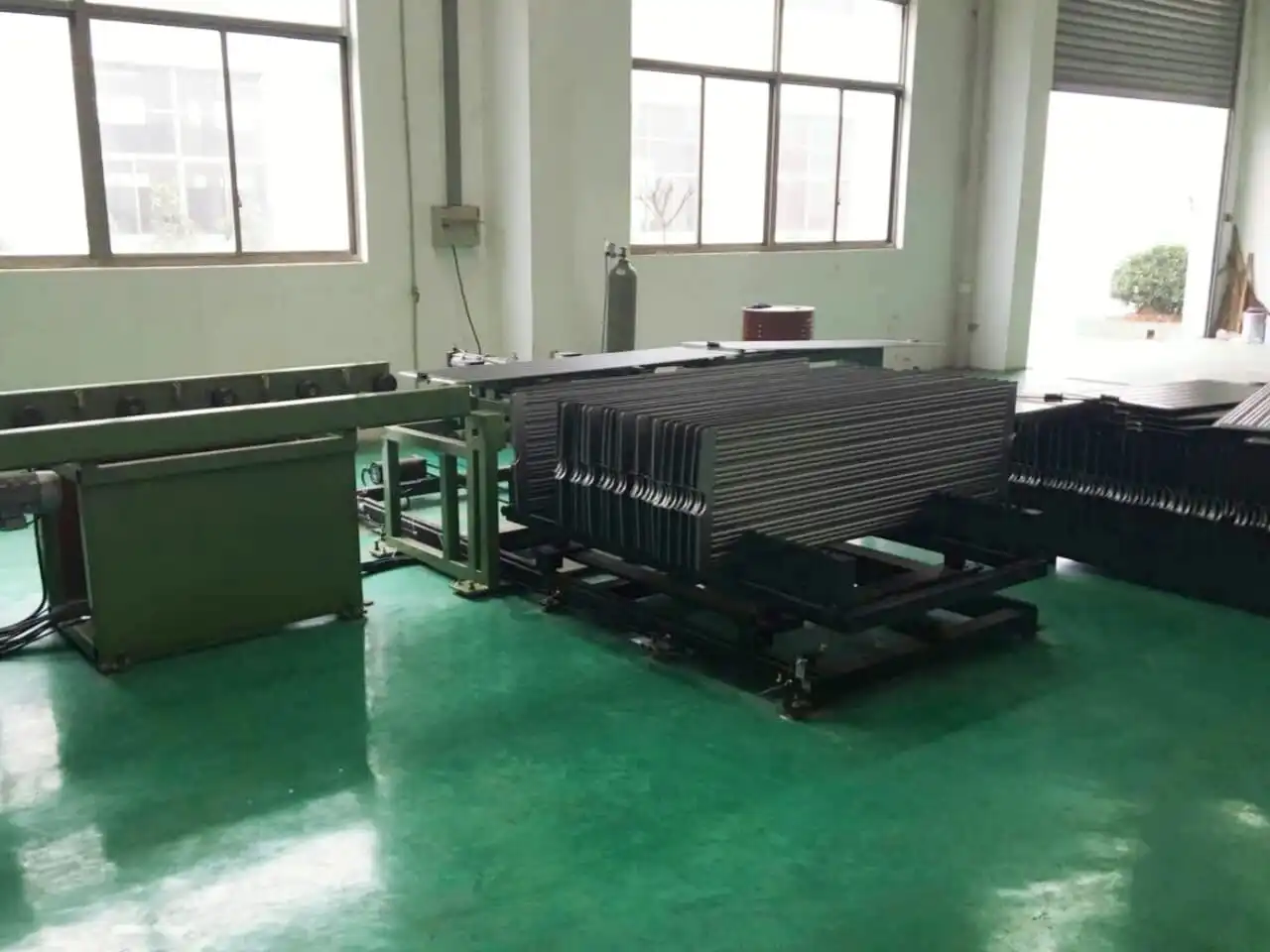

Station de palettisation

Quantité de stockage par porte-palettes: 40 pièces

Distance entre les palettes: 45 mm

Méthode d'accrochage: matériau des pinces du cylindre, pince tournant 90° pour le placer sur le support

Méthode de fonctionnement du chariot de matériaux: mouvement servo-stepping, passe à la position suivante après avoir placé 1 pièce, remplacement manuel du chariot lorsque le rack est plein
